Апстракт: Овај чланак представља примену вишеструког мерача енергије АДФ400Л у Вијетнаму. Вишеканални мерач енергије серије АДФ400Л, путем комбинованог модула може да реализује највеће 36 кола једнофазно или 12 кола трофазно, ЦТ повезивање или директно повезивање. ова серија мерача енергије са високом прецизношћу, високом концентрацијом, централизованим управљањем, флексибилношћу инсталације, предностима међусобног немешања заједнице, школа, предузећа свих области. Серија бројила подржава функцију препаид напајања.
1. Преглед пројекта:
Компанија се налази у Вијетнаму. Купцима су потребна 2 канала трофазног директног приступа и 2 канала трофазног секундарног мерења приступа. Бројила енергије Ацрел серије АДФ400Л задовољавају примену и услове корисника [ГГ] #39.
2. Спецификација производа:

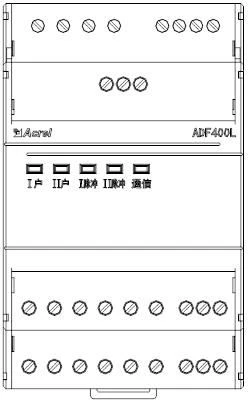

Главни модул
1. Трофазно напајање од 3*220/380В за обезбеђивање радне снаге за позадински мерни модул;
2. Интерфејс човек-машина: ЛЦД и дугме
програмирање;
3. Инфрацрвена комуникација;
4. Превлачење РФ картице (ИЦ функција);
5. 2 канала РС485 мрежна комуникација (*Ц функција);
6. РС485 комуникација за проширени бежични модул бр. 3 (режим везе РЈ45);
7. До 2ДИ/2ДО (К функција);
8. До 1 Етхернет комуникација (ЦЕ функција);
Модул за мерење приступа трансформатору
1. Двосмерни трофазни 3*1 (6) Може се реализовати мерење;
2. 2 импулсни излаз активне енергије;
3. 2 трофазна радна стања, пулс и
индикација комуникације;
4. До 4ДИ/4ДО функције (К функција);
Директан приступ мерном модулу
1. Може да реализује једносмерно трофазно 3*10 (80) мерење или тросмерно једнофазно 10 (80) А мерење;
2.1 импулсни излаз активне енергије;
3. Трофазни радни статус, пулсни и комуникациони статус ЛЕД индикација;
3. Главна функција:
Приказ | ЛЦД |
Мониторинг енергије | Активна енергија (позитивна、негативна), реактивна енергија (позитивна、негативна) |
Мерење снаге | Напон, струја, фактор снаге, фреквенција, активна снага, реактивна снага, привидна снага |
Хармонична функција | Тотални хармоник、субхармоник (2～31) |
3 фазе неравнотеже | Напон, струјни дебаланс |
ДИ/ДО | Главни модул 2ДИ2ДО; ЦТ повезивање 2ДИ4ДО (директно повезивање) |
Комуникација | Инфрацрвени; РС485 МОДБУС-РТУ и ДЛ/Т645 |
Енергија историје | Енергетски рекорд од 12 месеци |
4.Апплицатион
АДФ400Л вишеструки мерач енергије може да постигне до 12 трофазних или 36 једнофазних мерења директног приступа или 12 трофазних мерења међусобног приступа индукторима, хибрид директног приступа и међусобног приступа индукторима путем методе мерења комбинације модула.
5. Закључак
АДФ400Л серија бројила електричне енергије је популарна међу заједницама, школама, предузећима итд. због своје високе тачности, централизоване инсталације, централизованог управљања, високе флексибилности инсталације и неометања.
Библиографија
1. Решења за микро-мрежни систем предузећа 2021.04
