Апстрактан
Према принципу, карактеристикама и начину уградње Холовог сензора струје отвореног типа, анализирана је примена Холовог сензора струје отвореног типа у систему трансформације и дистрибуције фабрике, како би се корисницима пружило решење за реализацију интелигентна дистрибуција ДЦ система брзо.
Кључне речи: Холов сензор струје отвореног типа Примена принципа рада дистрибутивног система једносмерне струје
Преглед
Систем дистрибуције једносмерне струје обично се састоји од високофреквентног прекидачког напајања и батерије, која се користи за обезбеђивање поузданог напајања једносмерном струјом за контролу, сигнал, релејну заштиту и аутоматске уређаје, осветљење удеса и тако даље у ДЦ систему. Има високе захтеве за поузданост, стабилност и квалитет напајања. Стога смо у руском систему једносмерне струје ускладили коришћени ДЦ Халл дистрибутивни мерач. Током трансформације ДЦ система, нема нестанка струје, а инжењерска трансформација је тешка, а традиционални затворени Хол струјни сензор или шант не може решити проблем. Због тога се отворени Холов струјни сензор може користити за решавање проблема мерења једносмерне струје у пројекту трансформације, како би се обезбедио сигуран рад процеса трансформације без нестанка струје.
Дизајн производа
Структурне карактеристике
Холов сензор струје отворених уста је развијен на основу традиционалног Холовог сензора струје затворених уста. Има нову структуру и леп изглед. Целина се састоји од шкољке, гвозденог језгра, плоче за узорковање и фиксне смоле. Материјал шкољке је направљен од ПЦ/АБС легуре, која има карактеристике отпорности на високе температуре, високе механичке чврстоће и заштите животне средине. Језгро је направљено од оријентисаног хладно везаног силиконског челичног лима, који има карактеристике стабилних перформанси, високе механичке чврстоће и изузетно високе магнетне проводљивости. Зелени прикључни терминал се користи за штампану плочу и екстерно ожичење, што је згодно и поуздано за ожичење на лицу места. Специфична структура је приказана на сликама 1 и 2. Изглед производа има подељени дизајн. Слика 1 је кружни пролаз, који је погодан за пролазак кроз ДЦ систем када је примарна магистрала кабл. , Слика 2 квадратни пролаз, погодан за систем једносмерне струје када је примарна магистрала бакарна шипка. Према опсегу мерења примарне струје и захтева за перфорацијом, може се изабрати одговарајући тип производа. Ова серија сензора може да мери опсег струје од 20А ~ 20000А, главни облик пхи 20, 40, 60, 64*16, 85*27, 104*36, 140*50 и друге спецификације, као што је приказано на слици 3. , погодан за различите примене.

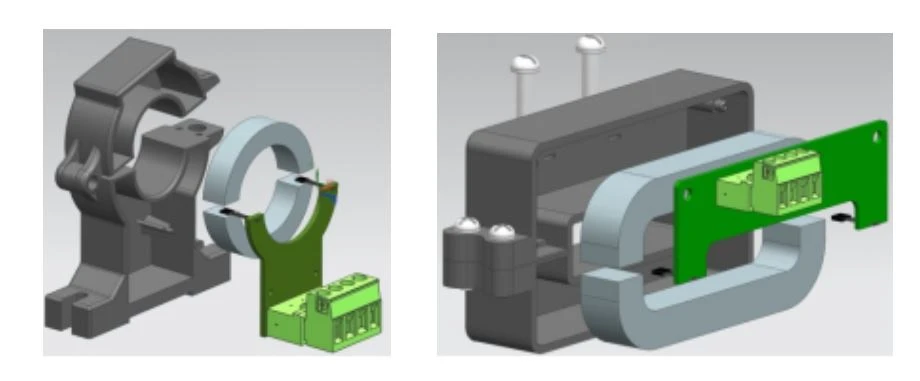

Слика 1 кружни образац пролаза Слика 2 Шема квадратног пролаза

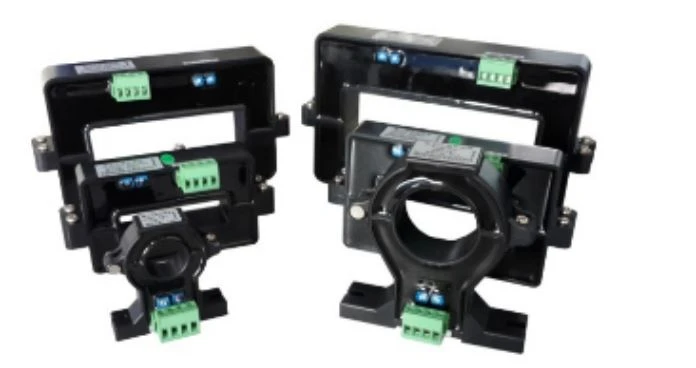

Слика 3 Холов сензор струје отвореног типа серије АХКЦ
Принцип рада
Холов сензор струје заснован на Холовом ефекту, принципу електромагнетне индукције, дизајну сензора, према принципу се може поделити на режим отворене петље (равно) и режим затворене петље (тип магнетног баланса), отворен сензор струје Хола је у традиционалном Отворена петља (равна) је побољшана на основу халл сензора, разликује се од традиционалног једнојезгреног, једноструког дизајна хале, Да би се дизајнирала подељена структура, гвоздено језгро је одвојено и постављено симетрично. Хардвер усваја паралелни комплементарни диференцијални улаз двоструких Холових чипова. Принцип Холовог сензора отвореног типа приказан је на слици 4:

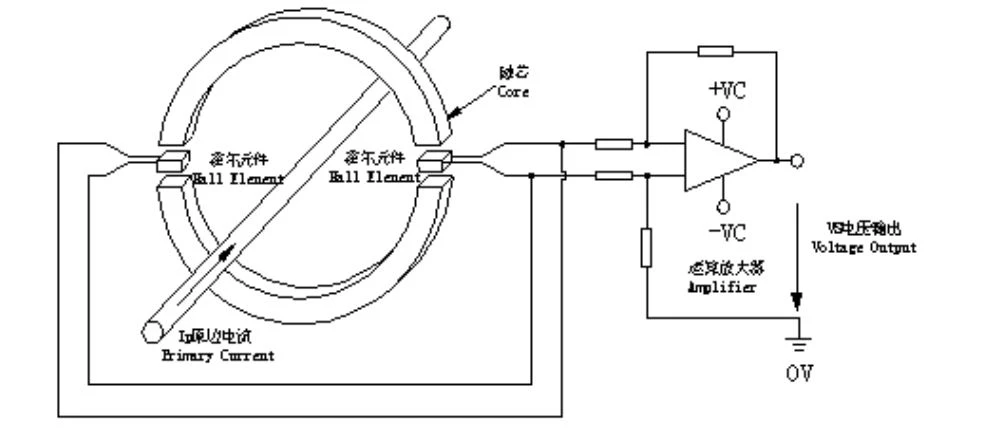

Слика 4 Шематски дијаграм отвореног Холовог сензора
Када примарна бочна струја ИП тече кроз дугачку жицу, створиће магнетно поље око жице, величине магнетног поља и пропорционално је струји кроз жицу, магнетно поље окупљено у кружном облику, кроз два халл елемента у кружно мерење ваздушног јаза, две ознаке халл елемента уместо постављене у исто поље, излазни сигнал са комплементарним карактеристикама излазног напона преко излаза диференцијалног појачала, не само да може потиснути сметње заједничког режима, већ и утицај температурног одступања, излаз напон ВС тачно одражавају оригиналну бочну струју ИП. Општи називни излаз је калибрисан као ДЦ±5В или ДЦ4-20мА.
Инсталација производа
Узмите производе са квадратном рупом као пример, као што је приказано на слици 5, отворите монтажни завртањ Холовог сензора струје отвореног типа и уклоните доњи део сензора; Горњи део Холовог струјног сензора отвореног типа се учитава у примарну магистралу дистрибутивног система, а доњи део сензора је затворен. Монтажни завртњи и заптивке сензора пролазе кроз рупе за причвршћивање горњег и доњег тела, а горње и доње тело сензора су причвршћене заједно. Ако је инсталација искључења на лицу места могућа, на бронзаној плочи се могу отворити две одговарајуће рупе са навојем у складу са захтевима за размак сензора, а сензор се фиксира на отвор са навојем на сабирници кроз отвор за фиксирање на задњој страни да би се завршило уградња сензора; Ако локација захтева континуирану електричну инсталацију, носећа гумена подлога се може уградити између шкољке и бронзане плоче како би се осигурало да сензор може поуздано да ради у условима вибрација. Цео процес инсталације је релативно брз и једноставан.

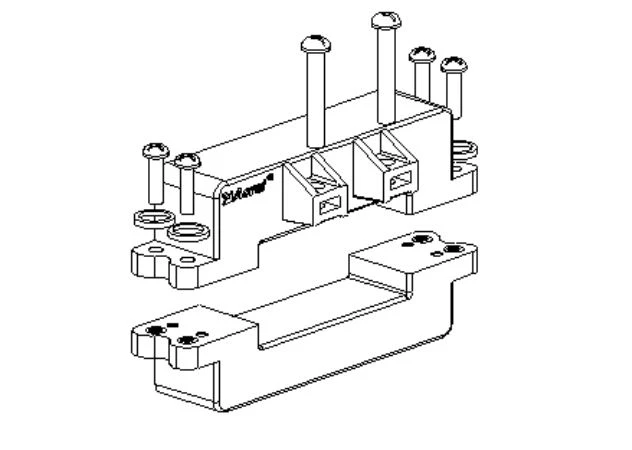

Слика 5 Шема инсталације производа
Предности Холовог сензора отвореног типа
У поређењу са традиционалном методом мерења једносмерне струје која се генерално усваја шантом или трансформатором, Холов сензор отвореног типа има следеће предности:
1) Висока изолациона чврстоћа примарне и секундарне стране, до АЦ 12КВ изолације;
2) Нема губитка уметања;
3) Добре динамичке перформансе: време одзива је мање од 20уС и брзина праћења Ди /дт је већа од 20А/уС
4) Нема потребе да растављате оригинални бочни кабл или сабирницу током инсталације. Посебно је погодан за трансформацију и изградњу опреме која не сме да губи снагу.
Апликације производа
Отворени Халл струјни сензор се углавном користи у трансформацији ДЦ дистрибутивног система у фабрикама, као што је трансформација ДЦ система напајања у електранама, трансформација ДЦ система у подстаницама, трансформација комуникационе собе, трансформација железничке локомотиве и други пројекти. Може да претвори сигнал централне ивице једносмерне струје система у стандардни ДЦ± 5В или 4-20мА излаз. Он игра улогу надзора и електричне изолације и може се користити са инструментима за праћење са више петљи или другим електричним мерним инструментима.
Закључак
Отворени Хол струјни сензор игра важну улогу у примени ДЦ система због своје једноставне структуре, погодне инсталације, поузданог рада и друге добре применљивости, посебно у пројекту реновирања.
