Aсажетак
Последњих година, са брзим развојем дата центара, проблем потрошње енергије дата центара постаје све израженији. Управљање енергијом и пројектовање напајања и дистрибуције центара података постали су врући проблеми. Разумна и поуздана решења система за дистрибуцију електричне енергије за дата центар, разуман су начин да се побољша енергетска ефикасност дата центра и смањи потрошња енергије опреме. У комбинацији са релевантним техничким спецификацијама, анализиране су предности и недостаци старе и нове шеме дистрибуције енергије дата центра и дата је референца за пројектовање нове модуларне рачунарске собе.
Кључне речи: дата центар; терминална дистрибуција електричне енергије; кабинет за главу стуба
1. Bацкгроунд
Са развојем науке и технологије, број, обим и густина снаге дата центара настављају да се повећавају, а ниво изградње наставља да се побољшава. Систем дистрибуције електричне енергије је најважнији део дата центра. Прекиди струје или напајање лошег квалитета могу узроковати прекид рада сервера. проузроковати губитке. Како оптимизовати дизајн како би се побољшала безбедност и поузданост напајања центра података како би се обезбедио несметан и стабилан рад електронског информационог система постало је важно питање за дизајнере дата центара. У поређењу са традиционалном шемом напајања и дистрибуције, да ли постоји безбедна, економична и стабилнија шема напајања је проблем до којег се брину дизајнери.
2. Шема дистрибуције струје на крају просторије за податке
Преглед пројекта
Укупна грађевинска површина дата центра је 1906,24 квадратних метара, од чега је укупна грађевинска површина дата центра 210,6 квадратних метара, укључујући 1Ф дата собу и 1Ф комуникациону собу. Функционални простор обухвата главну машинску просторију (компјутерску салу, просторију за комуникацију), простор за управљање (канцеларија, просторија за интернет опрему итд.) и помоћне просторије.

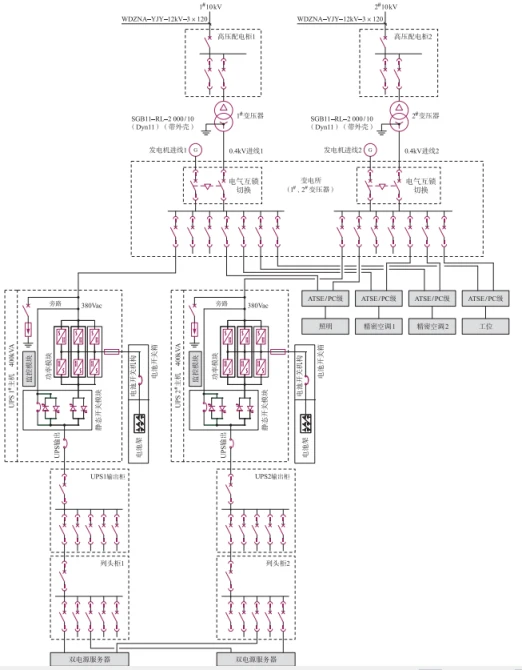

Традиционална шема дистрибуције електричне енергије један

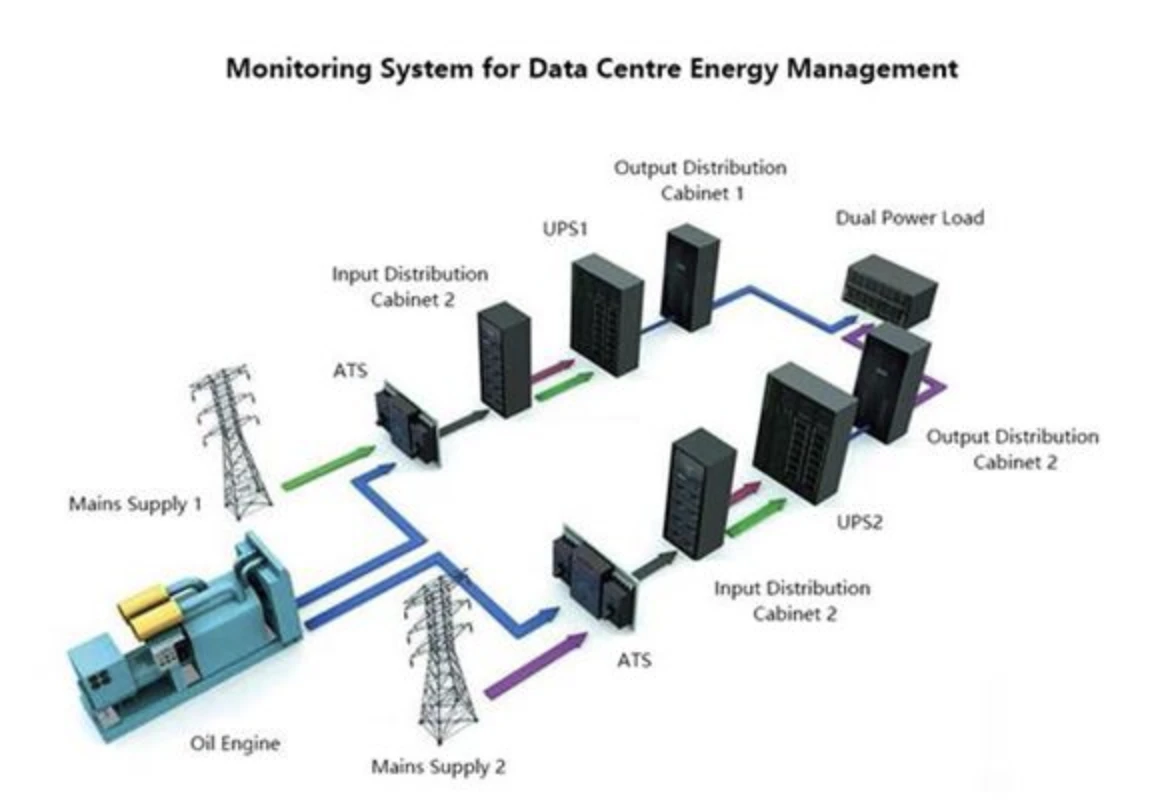

10кВ високонапонско напајање се црпи из две различите трафостанице, а високонапонски и нисконапонски нису повезани. Треће напајање се црпи из дизел генератора енергетског центра. Главно резервно напајање и напајање генератора се преклапају на излазу трансформатора да би се обезбедила потрошња енергије дата центра. Опрема поуздано користи електричну енергију. С обзиром да је капацитет једног генератора далеко мањи од 2500кВ, а број генератора није достигао већи од 10, бира се нисконапонски генераторски сет од 0,4кВ. Неутрална тачка генераторског агрегата 0,4кВ мора бити директно уземљена, а проводници повезани између звезданих тачака генератора морају бити изоловани. Укупно 2 сета УПС система од 400 кВА су постављени у дата центру да формирају 2Н систем отпоран на грешке. Ормари са два кола и дуплим излазом могу да напајају електронску информациону опрему и утичнице за радне станице у центру података. Батерија УПС система може да обезбеди непрекидно напајање током 15 минута за сва оптерећења ① степена. Оптерећење једног сервера дата центра се сматра као 3кВ, а максимално оптерећење не прелази 4кВ. Да би се избегло да квар УПС-а у дата центру током процеса пребацивања напајања утиче на нормалан рад важног оптерећења, прекидач АТС мрежног и дизел генератора треба да буде четворостепени прекидач са преклапањем на нивоу рачунара и неутралне линије. пребацивање.

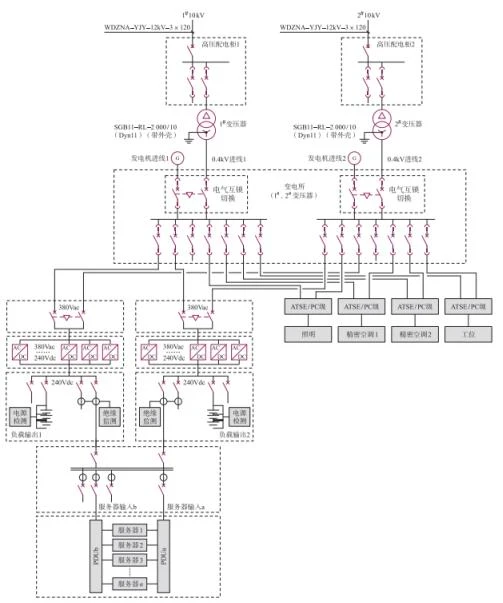

Нова шема напајања и дистрибуције 2
Уз технолошке иновације и заговарање концепта зелене уштеде енергије, међународна ТГГ организација је предложила ПУЕ, меру енергетске ефикасности центара података. ПУЕ је однос све енергије коју троши центар података и енергије коју користе ИТ оптерећења, и инверзна је од ДЦИЕ. ПУЕ=потрошња енергије све опреме у дата центру / потрошња енергије ИТ опреме, ПУЕ је однос, референтна вредност је 2, што је ближе 1, то је бољи ниво енергетске ефикасности, већи је зелени степен центар података.
Кроз велику количину анализе података долази се до закључка да високонапонски једносмерни (ХВДЦ) систем напајања и дистрибуције, АЦ-ДЦ интегрисани систем напајања и дистрибуције и УПС плус ХВДЦ имају већу радну ефикасност, што може побољшати индекс уштеде енергије дата центра.
3. Поређење нових и старих решења система за напајање и дистрибуцију
Излаз УПС система напајања је фреквенција напајања, а губитак филтера је велики, а ХВДЦ је високофреквентно филтрирање и заузима мању површину. Батерија УПС-а је на улазном крају. Ако сам УПС поквари, оптерећење ће и даље изгубити напајање; док је батерија ХВДЦ на излазном крају. Чак и ако сам ХВДЦ поквари, батерија и даље може напајати оптерећење како би се осигурало непрекидно напајање. Систем напајања УПС-а има више средњих веза од ХВДЦ система напајања. ХВДЦ батерија је директно повезана са сабирницом, елиминишући потребу за инвертерском везом, а свака средња веза на више нивоа ће смањити ефикасност конверзије, што резултира повећаном потрошњом енергије.
4. Aцрел'с решења за ХВДЦ решења
Ацрел-ов АМЦ16З уређај за праћење дистрибуције једносмерне струје је мерни уређај специјално дизајниран за управљање напајањем сервера центара података. Уређај је компактног дизајна и може да прати све електричне параметре, улазне и излазне прекидаче и статус громобрана А плус Б две долазне и 192 одлазне линије у реалном времену. Прагови аларма свих мерних канала могу се подесити независно. Ограничени догађај одмах покреће системски звучни и светлосни аларм и може бити опремљен модулом за детекцију изолације, који може детектовати статус изолације сабирнице и гранског кола система једносмерне струје за праћење и управљање у реалном времену, и постићи висок степен интеграције петље за праћење у запремину традиционалног инструмента.

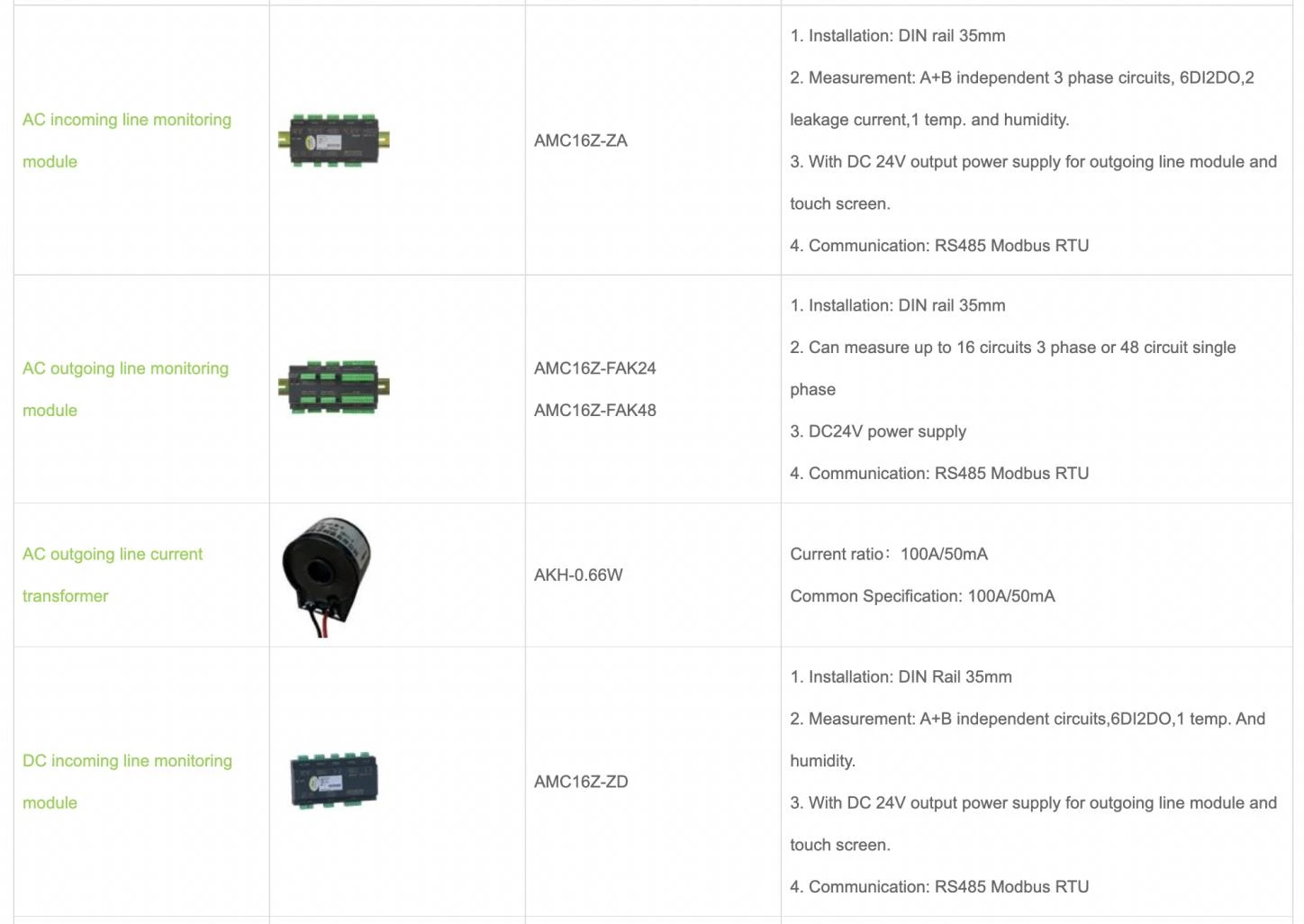

Производ Mодуле

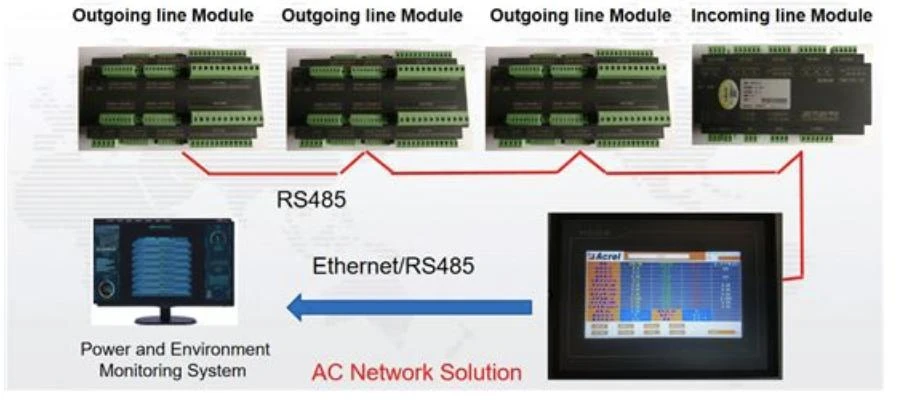

Дијаграм мреже система
5. Cонцлусион
Ацрел је дуго времена спровео свеобухватну анализу унутрашњег и екстерног окружења индустрије дата центара, спровео анализу врућих тачака у индустрији о националним политикама и будућим трендовима развоја индустрије, предвидео будући правац развоја индустрије и побољшао различите апликативних решења у сопственој индустрији. Потребе купаца, како би се задовољиле потребе апликација различитих купаца.
