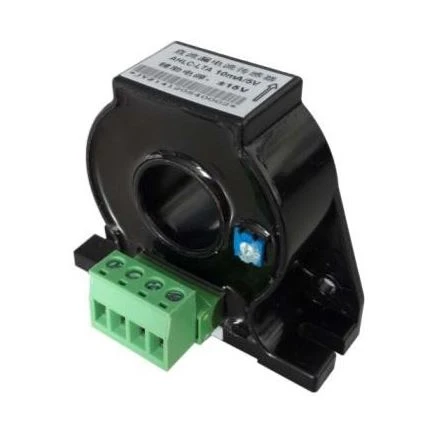

DC leakage current sensor is a measuring module that converts the measured direct current into the proportional direct current or voltage signal according to the fluxgate theory and the input side is highly insulated from the output side. Typical outputs include 4-20mA, DC0-5V and DC0-10V signals. These standard signals can be acquired by various devices such as PLC, RTU and DAS cards and used for different current monitoring applications. leakage current transformerS surround the outlet plus and – of DC circuit.
Он детектује излазне сигнале сензора у гранама кола. Ако је изолација у гранама кола нормална, струја која пролази кроз сензор мора бити једнака у супротном смеру. Излазни сигнал је нула. Ако је грана кола уземљена, диференцијална струја пролази кроз трансформатор струје цурења и излаз сензора није нула. Стога је могуће идентификовати уземљену грану у систему једносмерне струје детекцијом излазних сигнала из грана кола. Теорија гарантује тачну идентификацију линије и спречава утицај дистрибуиране капацитивности.
Изглед

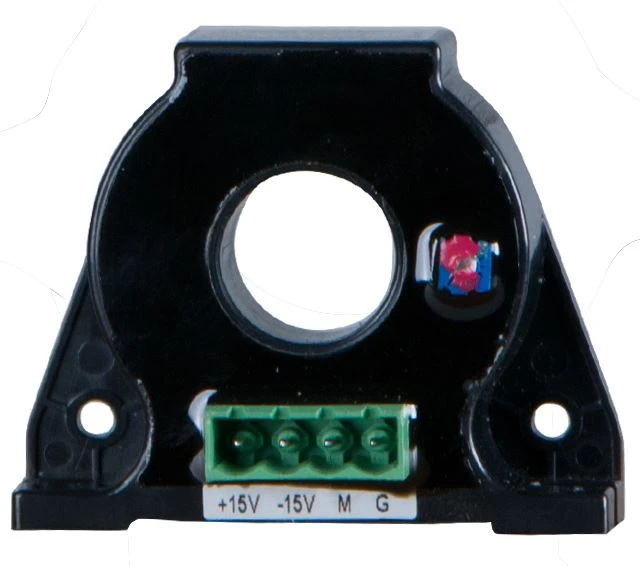

АХЛЦ-ЛТА
АХЛЦ-ЕА

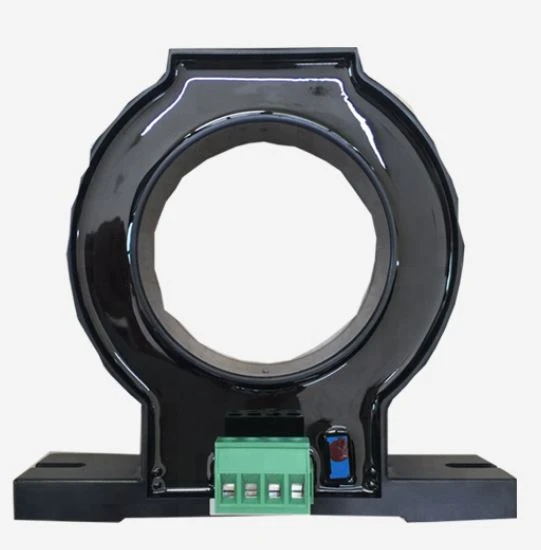

АХЛЦ-ЕБ
Параметерс
Спецификација | Номинална струја | Напајање | Декларисаног излаза | Мерни отвор (мм) | Степен прецизности |
АХЛЦ-ЛТА | ДЦ 10мА-2А | ±15V | 5V | φ 20 | 1 |
АХЛЦ-ЕА | ДЦ 10мА-2А | ±15V | 5V | φ 40 | 1 |
АХЛЦ-ЕБ | ДЦ 10мА-2А | ±15V | 5V | φ 60 | 1 |
Димензија (јединица: мм)
| ||

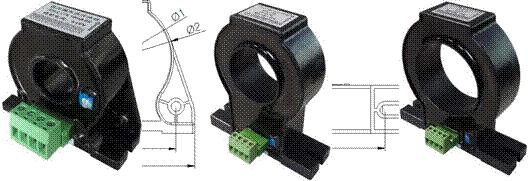

| Фиг. 1 | Фиг.2 | Фиг.3 |
Спецификација величине | Величина оквира (мм) | Кроз | Монтажа | Фигура | ||||
W | H | D | Φ 2 | Φ 1 | M | N | ||
АХЛЦ-ЛТА | 68 | 57 | 20 | 50 | 20 | 52 | 52 | Фиг. 1 |
АХЛЦ-ЕА | 100 | 108 | 30 | 75 | 40 | 78 | / | Фиг.2 |
АХЛЦ-ЕБ | 120 | 112 | 30 | 94 | 60 | 98 | / | Фиг.3 |
Ожичење

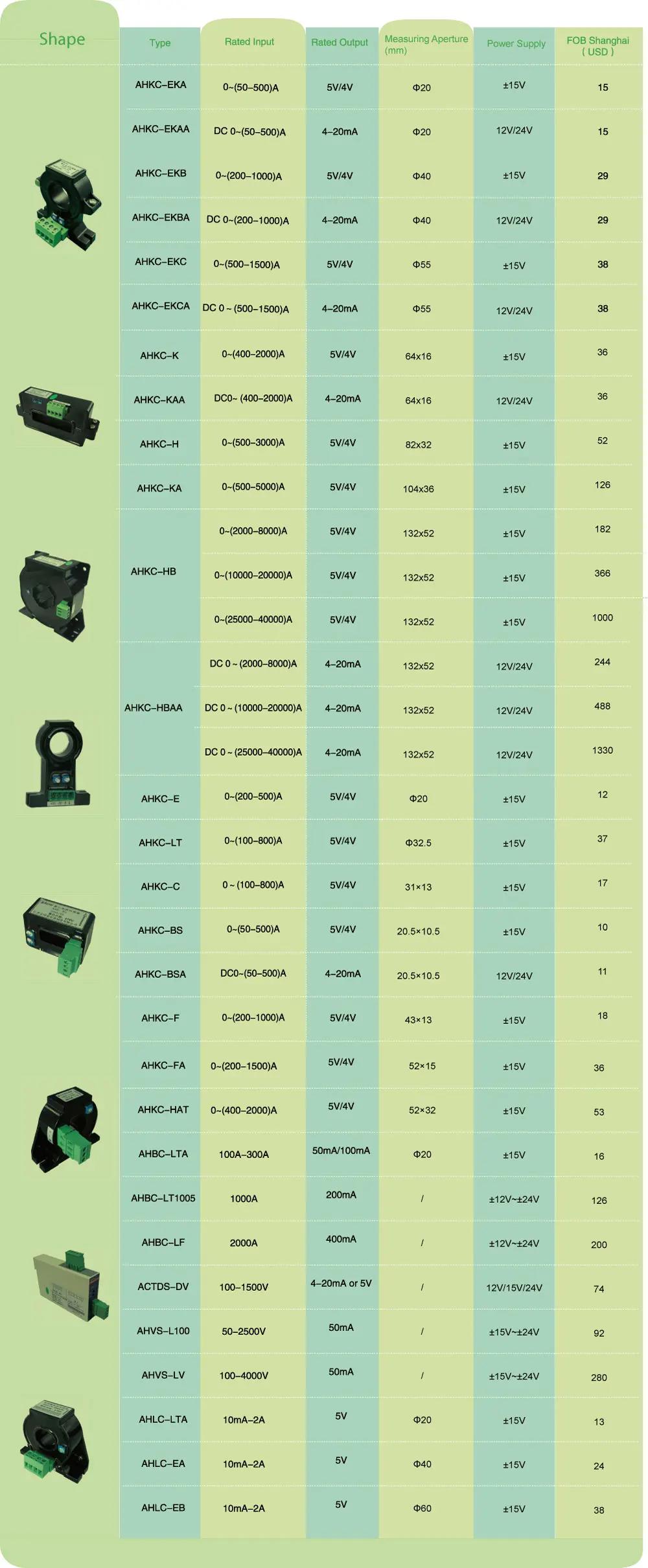

Цитат
