Преглед
БА Аналогни струјни сензор/претворник струје примењује принцип електромагнетне индукције за мерење наизменичне струје у електричној мрежи у реалном времену и користи технологију константне струје и линеарне компензације да је изолује и трансформише у стандардни излаз једносмерног сигнала. Највише се користи у индустријској аутоматизацији за ПЛЦ.
Параметар
БА05-АИ/И(В) | БА10-АИ/И(В) | БА20-АИ/И(В) | БА50-АИ/И(В) | БА50Л-АИ/И(В) | ||
Помоћна снага | ДЦ 12В | ДЦ 12В ДЦ 24В | ДЦ 12В ДЦ 24В | ДЦ 12В ДЦ 24В | ДЦ 12В ДЦ 24В | ДЦ 12В ДЦ 24В |
| ДЦ 24В | ||||||
Потрошња | Мање или једнако 1В | Мање или једнако 1В | Мање или једнако 1В | Мање или једнако 1В | Мање или једнако 1В | |
Кроз{0}}величину рупе | φ5mm | φ10mm | φ20mm | φ50mm | φ50mm | |
Улазни | Тренутни | АЦ {{0}}(0,510)А | АЦ 0(850)А | АЦ 0(40200)А | АЦ 0(60600)А | АЦ {{0}}(0,11)А (ограничење струје цурења) |
Излаз | Номинална вредност | ДЦ4-20мА, или 0-20мА, 0-5В, 0-10В итд | ||||
Отпор на оптерећење | Current output Less than or equal to 500Ω,Voltage output Greater than or equal to 1kΩ | |||||
Класа тачности | 0.5 процената | |||||
Време одзива | Мање или једнако 350 мс | |||||
Температура | Рад: -10 до плус 55 степени Складиштење: -25 до плус 70 степени | |||||
Температурни коефицијент | Мање или једнако 200ппм/степен | |||||
Инсталација | (Шин) ДИН35, фиксирати на ормарић са завртњима | |||||
Стандарди | ГБ/Т 13850 | |||||
 | БА50-АИ/И ●Input: 0-1A Leakage Current ●Output: DC 4-20mA ●Measurement of Leakage Current ●Overload: 1.2 times of Rated Value |
БА20-АИ/В ●Application: Industrial automation ●Input: AC current measurement up to 200A ●Overload: 1.2 times of the rated value ●Output: DC 0-5V |
|

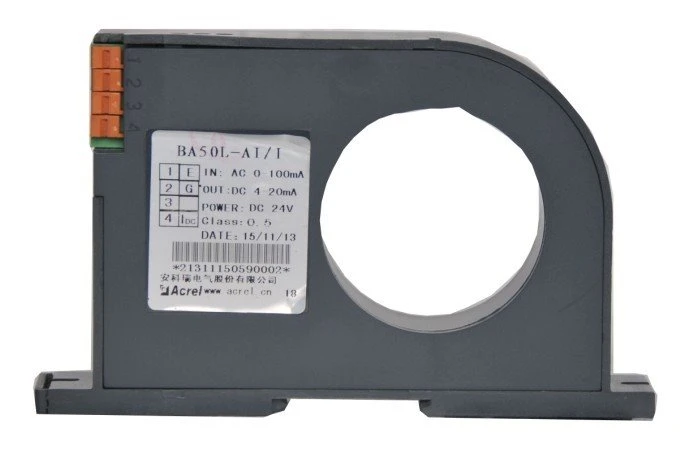

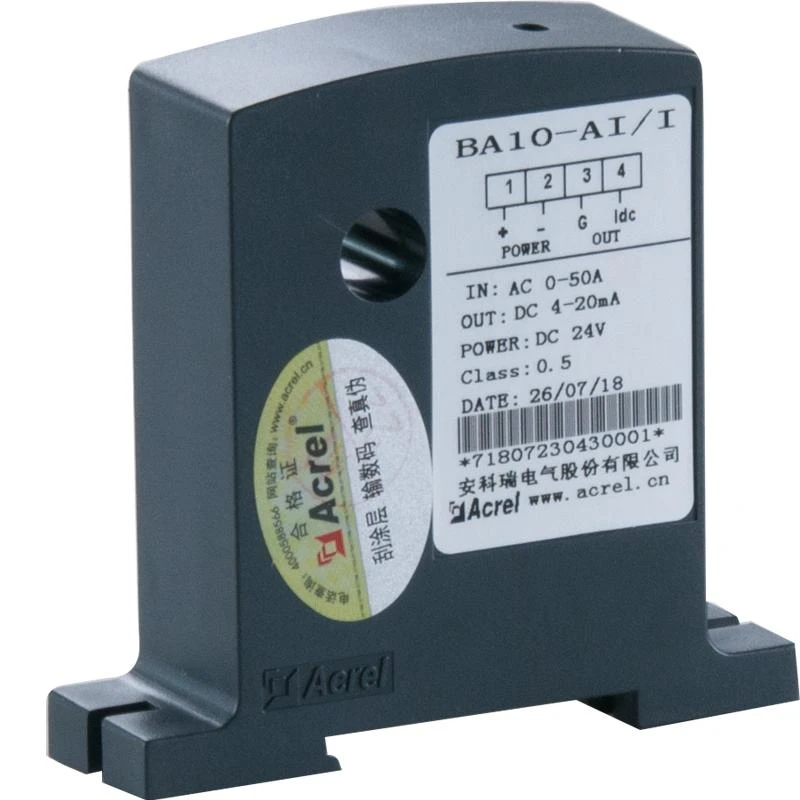

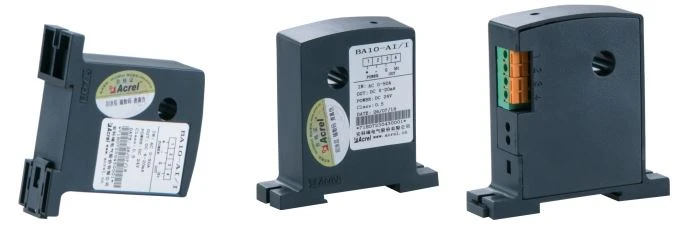

Изглед
●Higher accuracy ●Higher Level of Isolation ●Higher Safety Level ●Lower Consumption
Димензија
Инсталација

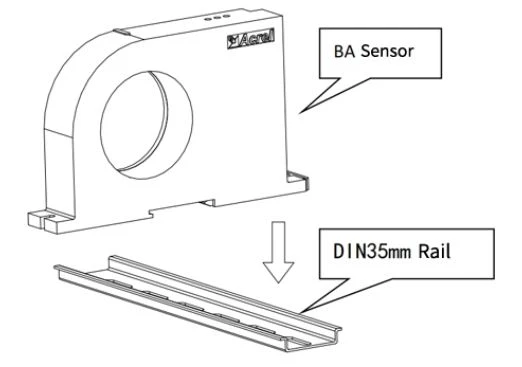

Изаберите одговарајуће место за постављање стандардне ДИН35мм шине и инсталирајте БА сензор на шину;
На доњем панелу ормана изаберите одговарајуће место за отварање две навојне рупе које одговарају положају фиксне рупе инсталираног сензора; Након постављања сензора, поставите вијак за позиционирање
Ожичење
1 —— plus Positive power supply (not reversed)
2 —— - Power EARTH
3 —— G（Current output negative, which can be shared with the power supply）
4 —— IDC(Current output positive),VDC(Voltage output positive)
Апликација
