Преглед

Производи аналогног претварача излазне струје серије БА примењују принцип електромагнетне индукције за мерење наизменичне струје у електричној мрежи у реалном времену и користе технологију константне струје и линеарне компензације да би је изоловали и трансформисали у стандардни излаз једносмерног сигнала.

Функција

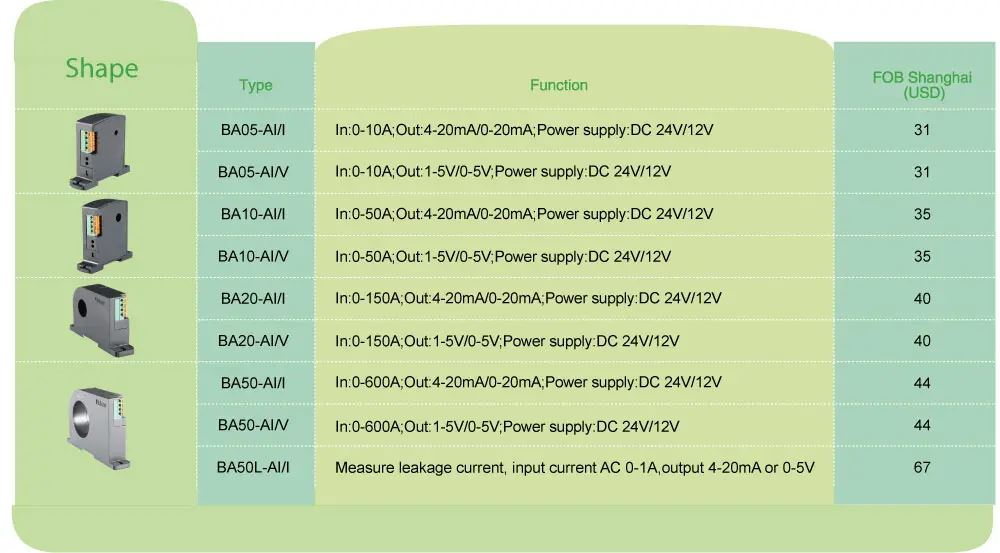

		БА05-АИ/И(В)	БА10-АИ/И(В)	БА20-АИ/И(В)	БА50-АИ/И(В)	БА50Л-АИ/И(В)
Помоћна снага	ДЦ 12В	ДЦ 12В ДЦ 24В	ДЦ 12В ДЦ 24В	ДЦ 12В ДЦ 24В	ДЦ 12В ДЦ 24В	ДЦ 12В ДЦ 24В
	ДЦ 24В
Потрошња		Мање или једнако 1В	Мање или једнако 1В	Мање или једнако 1В	Мање или једнако 1В	Мање или једнако 1В
Кроз{0}}величину рупе		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Улазни	Тренутни	АЦ {{0}}(0,510)А	АЦ 0(850)А	АЦ 0(40200)А	АЦ 0(60600)А	АЦ {{0}}(0,11)А (ограничење струје цурења)
Излаз	Номинална вредност	ДЦ4-20мА, или 0-20мА, 0-5В, 0-10В итд
	Отпор на оптерећење	Current output Less than or equal to 500Ω,Voltage output Greater than or equal to 1kΩ
Класа тачности		0.5 процената
Време одзива		Мање или једнако 350 мс
Температура		Рад: -10 до плус 55 степени Складиштење: -25 до плус 70 степени
Температурни коефицијент		Мање или једнако 200ппм/степен
Инсталација		(Шин) ДИН35, фиксирати на ормарић са завртњима
Стандарди		ГБ/Т 13850

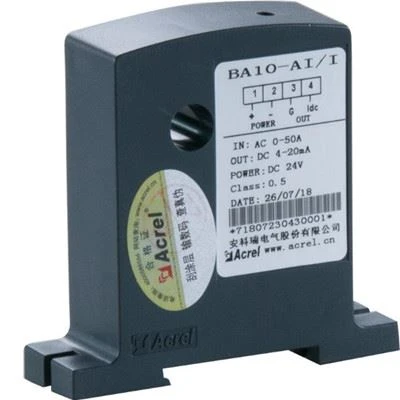

БА10-АИ/И

●Application: Industrial automation

●Input: AC current measurement up to 50A

●Overload: 1.2 times of the rated value

●Output: DC 4-20mA

БА50Л-АИ/И

●Input: 0-1A Leakage Current

●Output: DC 4-20mA

●Measurement of Leakage Current

●Overload: 1.2 times of Rated Value

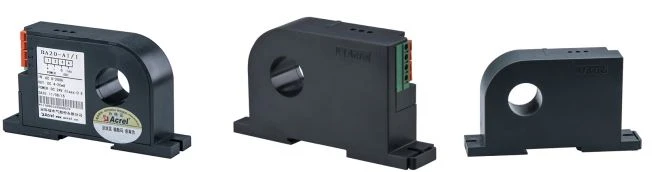

Изглед

JQ77G~7H6BSBOF]A~G}W%8Y

●Higher accuracy

●Higher Level of Isolation

●Higher Safety Level

●Lower Consumption

Димензија

Инсталација

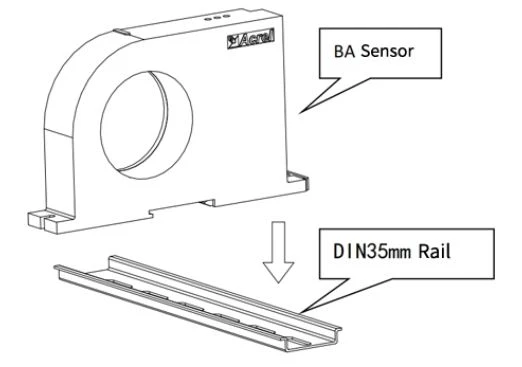

Изаберите одговарајуће место за постављање стандардне ДИН35мм шине и инсталирајте БА сензор на шину;

На доњем панелу ормана изаберите одговарајуће место за отварање две навојне рупе које одговарају положају фиксне рупе инсталираног сензора; Након постављања сензора, поставите вијак за позиционирање
