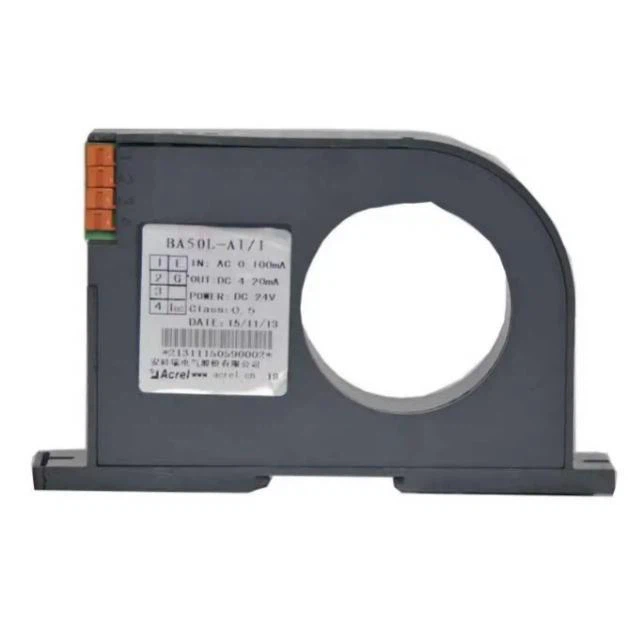

Претварач струје цурења наизменичне струје

БА50Л је трансформатор резидуалне струје претварача који углавном детектује струју цурења електричног система. Може да схвати статус електричних кола и опреме у било ком тренутку како би спречио пожаре и друге несреће узроковане цурењем.

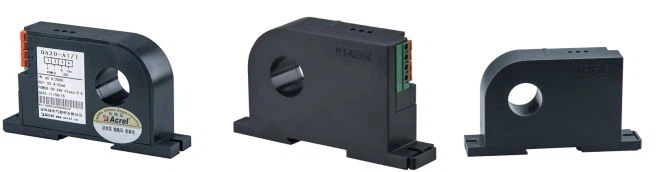

		БА05-АИ/И(В)	БА10-АИ/И(В)	БА20-АИ/И(В)	БА50-АИ/И(В)	БА50Л-АИ/И(В)
Помоћна снага	ДЦ 12В ДЦ 24В	ДЦ 12В ДЦ 24В	ДЦ 12В ДЦ 24В	ДЦ 12В ДЦ 24В	ДЦ 12В ДЦ 24В	ДЦ 12В ДЦ 24В
Потрошња		Мање или једнако 1В	Мање или једнако 1В	Мање или једнако 1В	Мање или једнако 1В	Мање или једнако 1В

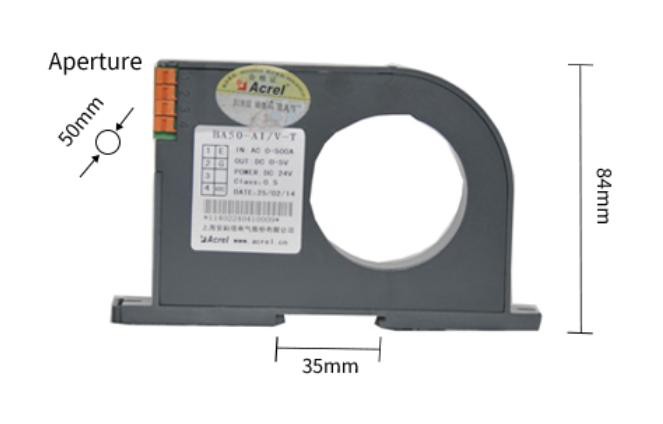

Кроз{0}}величину рупе		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Улазни	Тренутни	АЦ {{0}}(0,510)А	АЦ 0(850)А	АЦ 0(40200)А	АЦ 0(60600)А	АЦ {{0}}(0,11)А (ограничење струје цурења)
Излаз	Номинална вредност	ДЦ4-20мА, или 0-20мА, 0-5В, 0-10В итд
	Отпор на оптерећење	Current output Less than or equal to 500Ω,Voltage output Greater than or equal to 1kΩ
Класа тачности		0.5 процената
Време одзива		Мање или једнако 350 мс
Температура		Рад: -10 до плус 55 степени Складиштење: -25 до плус 70 степени
Температурни коефицијент		Мање или једнако 200ппм/степен
Инсталација		(Шин) ДИН35, причврстити на ормарић вијцима
Стандарди		ГБ/Т 13850

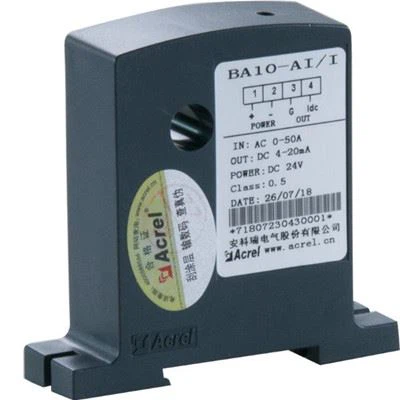

	БА10-АИ/И ●Application: Industrial automation ●Input: AC current measurement up to 50A ●Overload: 1.2 times of the rated value ●Output: DC 4-20mA
БА20-АИ/В ●Application: Industrial automation ●Input: AC current measurement up to 200A ●Overload: 1.2 times of the rated value ●Output: DC 0-5V

Производи серије БА примењују принцип електромагнетне индукције за мерење наизменичне струје у електричној мрежи у реалном-времену и користе технологију константне струје и линеарне компензације да би је изоловали и трансформисали у стандардни излаз једносмерног сигнала.

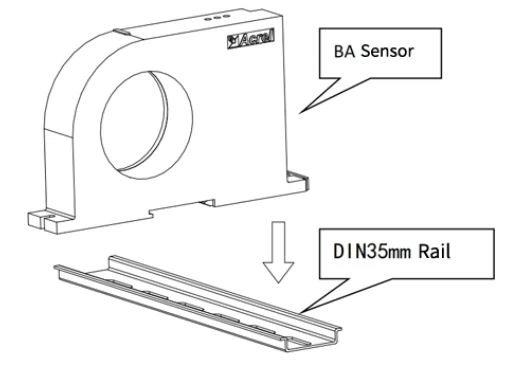

Изаберите одговарајуће место за постављање стандардне ДИН35мм шине и инсталирајте БА сензор на шину;

На доњем панелу ормана изаберите одговарајуће место за отварање две навојне рупе које одговарају положају фиксне рупе инсталираног сензора; Након постављања сензора, поставите вијак за позиционирање

1 —— plus Positive power supply (not reversed)

2 —— - Power EARTH

3 —— G（Current output negative, which can be shared with the power supply）

4 —— IDC(Current output positive),VDC(Voltage output positive)
