Преглед

The BA series intelligent current sensor uses the principle of electromagnetic induction to measure the AC current in the power grid in real-time and uses constant current and linear compensation technology to isolate and transform it into a standard DC signal output, or through the RS485 interface (Modbus-RTU protocol) to transmit the measurement data. DC24V or 12V safety voltage power supply can be widely used in the field of industrial automation. BA50L(Ⅱ)-AI is an AC residual current transformer, which mainly detects the leakage current of the electrical system, can grasp the status of electrical circuits and equipment at any time, and prevent fires and other accidents caused by leakage.

Параметар

Технички параметар			Индекс
Класа тачности			Класа 0.5
Улазни	Номинална вредност	BA20(Ⅱ)-AI	Тренутна наизменична струја {{0}}.5А, 50А, 200А, итд. АЦ 0-(0,5-200)А
		BA50(Ⅱ)-AI	АЦ 60А, 300А, 600А, итд. АЦ 0-(60-600)А
		BA50L(Ⅱ)-AI	Тренутни АЦ {{0}}.1А, 1А, итд. АЦ 0-(0.1-1)А
	Преоптерећење	Континуирано 1,2 пута, тренутна струја 10 пута/1С
	Апсорбована снага	Мање или једнако 1ВА
	Фреквенцијски одзив	25Хз-800Хз, посебно погодан за индустријску фреквенцију
Излаз	Номинална вредност	DC4-20mA, or 0-20mA, 0-5V, 0-10V① etc.
	Отпорност на оптерећење	When DC12V power supply, current output Class 0.5is Less than or equal to 250Ω When DC24V power supply, current output is Less than or equal to 500Ω, When voltage output is Greater than or equal to 1KΩ
	Комуникација	RS485 interface/Modbus-RTU②
Време одзива		Мање или једнако 400 мс
Напајање	Напон	12В или 24В
	Потрошња струје	Мање или једнако 1В
Отпор изолације		＞100MΩ
Јачина притиска		Између улаза/излаза и напајања 2.0КВ/1мин,50Хз
Температурни коефицијент		-10 степени - плус 55 степени, мање од или једнако 400ппм/степен
Животна средина	Температура	Рад: -10 степени - плус 55 степени Складиштење: -25 степени - плус 70 степени
	Влажност	Мање или једнако 93 процента релативне влажности, без кондензације, без корозивног гаса
	Домет	Мање или једнако 2000м
Начин уградње		ТС35 шину или користите завртње да причврстите кућиште

Note: ①0-10V output is only suitable for DC24V power supply;

②The communication function is optional.

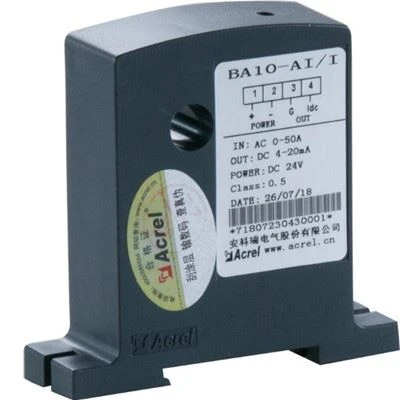

БА10-АИ/И

●Application: Industrial automation

●Input: AC current measurement up to 50A

●Overload: 1.2 times of the rated value

●Output: DC 4-20mA

БА20-АИ/В

●Application: Industrial automation

●Input: AC current measurement up to 200A

●Overload: 1.2 times of the rated value

●Output: DC 0-5V

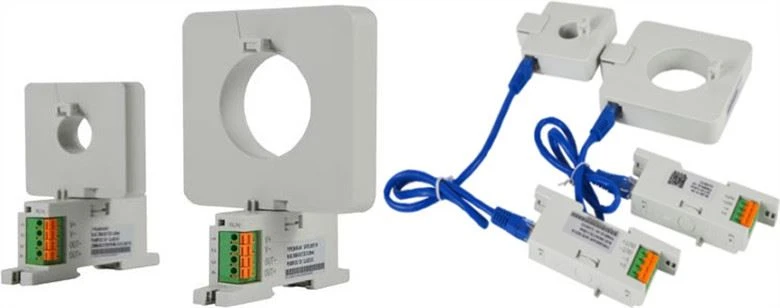

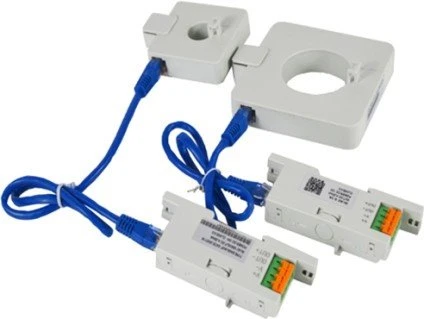

Изглед

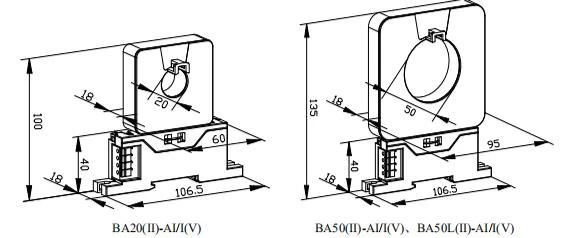

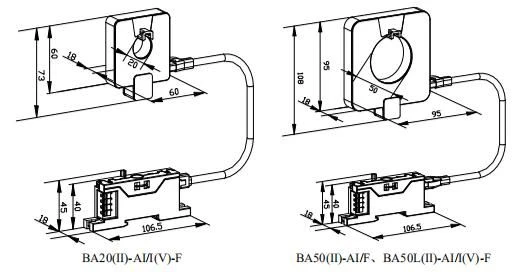

Димензија

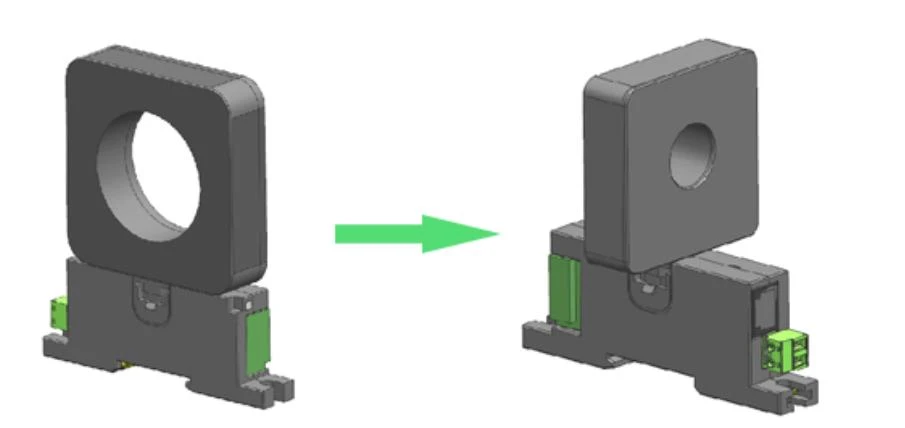

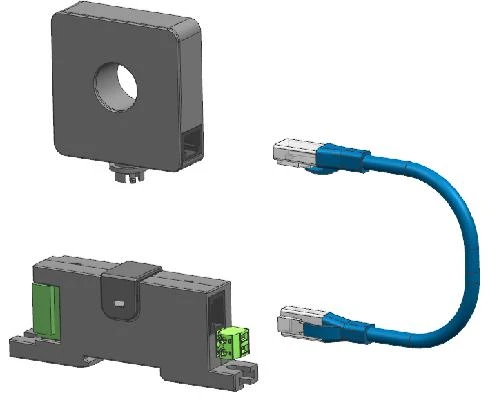

Интегрисана инсталација

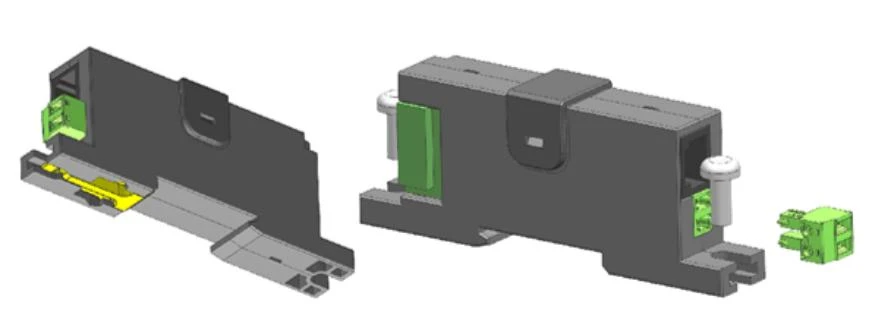

Интегрисана инсталација, ротирајућа структура се може користити у перфорираном делу.

There are Φ20, Φ50 of hole sizes for your selection.

Главно тело се може повезати са екраном како би се приказали тренутни и постављени параметри приликом интегрисане инсталације (користите постојећи екран колико год је то могуће)
