Преглед
БД-4Е Трофазни 4-жични дигитални предајници са више- електричних параметара{{3}4Е преносе кВх вредност електроенергетског система у високи линеарни импулс. Има РС485 комуникациони интерфејс, усваја Модбус протокол и извози трофазну струју, напон, активну снагу, реактивну снагу, фреквенцију, фактор снаге, активну реактивну енергију и тако даље. 14-канални аналогни опциони, двоканални импулсни излаз електричне енергије.
Функција
БД{0}}АИ БД{0}}АВ | БД{0}}Ф | БД{0}}ПФ | БД-3И3 БД-3(4)В3 | БД-3(4)П БД-3(4)К | БД-3(4)Е | ||
ПхасеВиринг | 1P2W | √ | ○ | ○ | ○ | ○ | ○ |
3P3W | — | — | ○ | ○ | ○ | ○ | |
3P4W | — | — | ○ | ○ | ○ | ○ | |
Улазни | Напон | Директно Л-Л | До 480В АЦ | ||||
Директно Л-Н | До 276В АЦ | ||||||
Са спољним ПТ | ○ | ○ | ○ | ○ | ○ | ||
Тренутни | Директан | До 5А АЦ | |||||
Са екстерним ЦТ-ом | ○ | ○ | ○ | ○ | ○ | ||
Излаз | Нормална вредност | ДЦ: 4-20мА, 0-20мА, 0-5В, 0-10В, тако даље | |||||
Отпорност на оптерећење | Current output Less than or equal to 600Ω Voltage output Greater than or equal to 1000Ω | ||||||
Риппле Цонтент | <0.5% peak=""> | ||||||
Мерење | Напон | □ | — | — | □ | ||
Тренутни |
| — | — | □ | □ | □ | |
Активна/реактивна снага | — | — | — | — | □ | □ | |
Привидна снага | — | — |
| — | □ | □ | |
Фактор снаге | — | — | R | — | □ | ||
Фреквенција |
| □ | □ | ||||
Енерги Метеринг | ±KWh | — | — | — | — | — | ○ |
Класа тачности | 0.5 процената | ||||||
Комуникација | Интерфејс: РС485 Протокол: Модбус{0}}РТУ |
|
| — |
|
|
|
Аналогни излаз | ДЦ 0-5В,0-10В,0-20мА,4-20мА | ||||||
Пулсни излаз | |||||||
Димензије (мм) | Кућиште (ШкВкД) | 138X76X24 | 119X75X55 | 119X75X55 | 112X110X75 | 112X110X75 | 112X10X75 |
Аукилиари Повер | 85-265В АЦ/ДЦ,ДЦ24В,ДЦ48В | ||||||
Температура | Операција | -10 до 55 степени | |||||
Складиште | -25 до 70 степени | ||||||
Влажност | До 95 посто, без кондензације | ||||||
Инсталација | (Раил) ДИН35 фиксирање на ормарићу са завртњима | ||||||
Стандарди | ГБ/Т 13850 | ||||||
'○': Yes '—' No '
' Опционо
 | БД-3И3 серија трофазних струјних претварача ● Application: Industrial automation ● Input: AC current measurement up to 200A ● Overload: 1.2 times of the rated value ● Analog Output DC 0-5V/0-10V/0-20mA/4-20mA |
Једнофазни струјни претварач БД-АИ серије ● Application: Industrial automation ● Input: AC current ● Overload: 1.2 times of the rated value ● Analog Output DC 0-5V/0-10V/0-20mA/4-20mA |  |

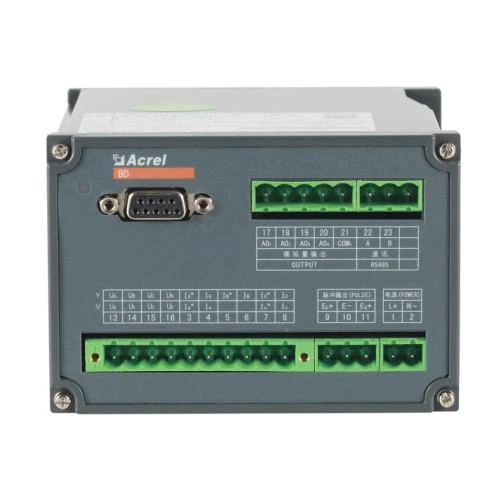

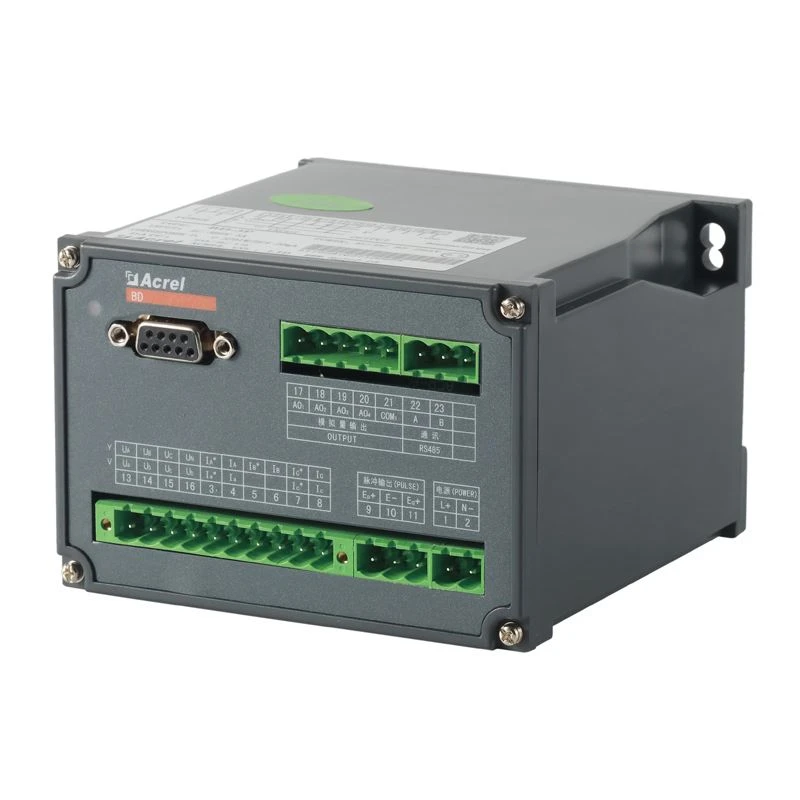

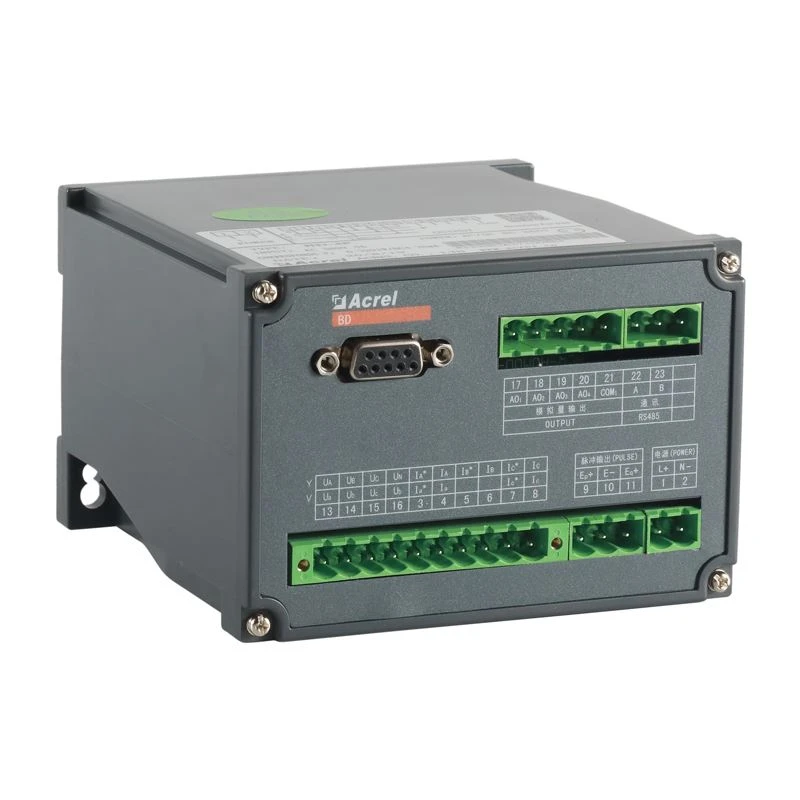

Изглед
Димензија
(ЛВХ: 12811075.4)
Инсталација
На пример. Улазни сигнал је АЦ 100В 5А, 4-канални преносни излаз одговарајући однос
| Пренос излаза | Мерни објекат | Одговарајући однос |
АО1 | P | 4-20mA -> 0-866W |
АО2 | Q | 4-20mA->0-866вар |
АО3 | Иа | 4-20mA 对应 0-5A |
АО4 | ПФ | 4-20mA 对应 0-1 |
Цитат
