Опис производње

Холови сензори струје се углавном користе за изолацију и претварање АЦ, ДЦ, пулсних и других сложених сигнала. Након што се контрола сигнала струјних сигнала конвертује према теорији Холовог ефекта, они могу бити директно добијени од стране АД, ДСП, ПЛЦ-а, секундарних инструмената и других уређаја.

Холови сензори струје су широко применљиви за аквизицију и повратне информације у праћењу струје, примени батерија, инвертеру, управљању соларном енергијом, орману једносмерне струје, ДЦ моторном погону, галванизацији, заваривању, фреквентном претварачу, УПС серво контролним системима. Одликују се брзим одзивом, широким спектром мерења, високом прецизношћу, јаким капацитетом преоптерећења, добром линеарношћу и одличним перформансама против{0}}ометања.

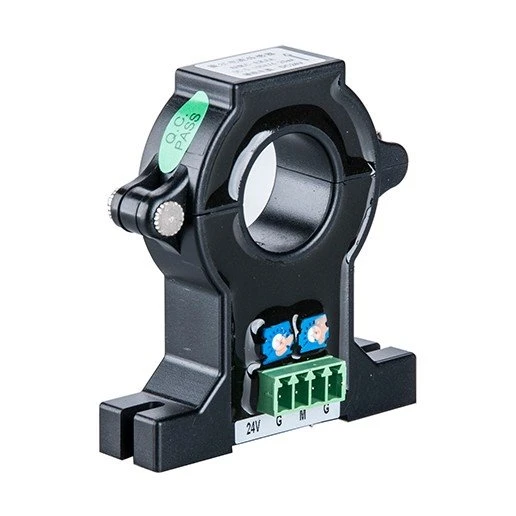

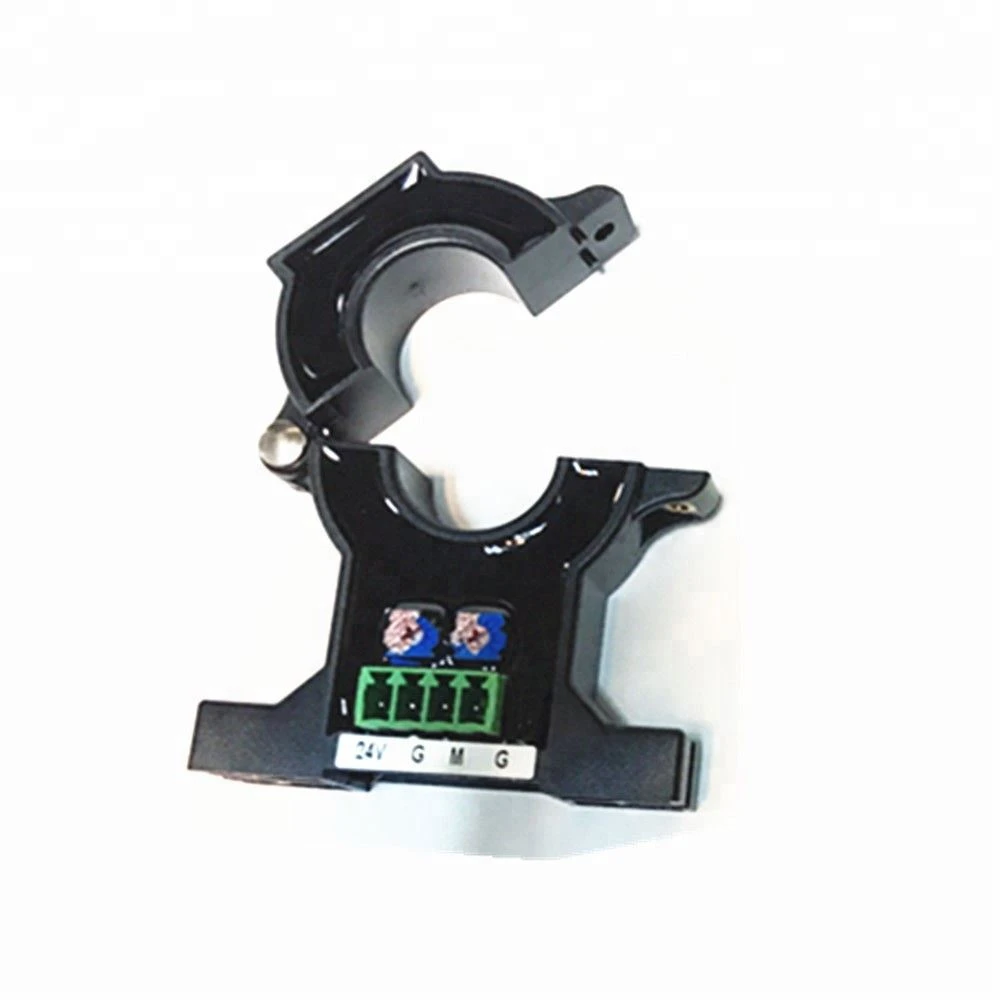

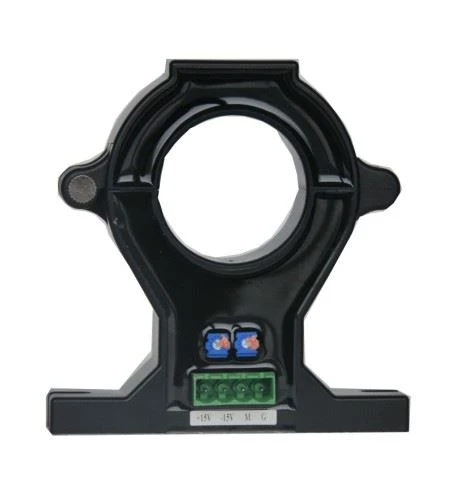

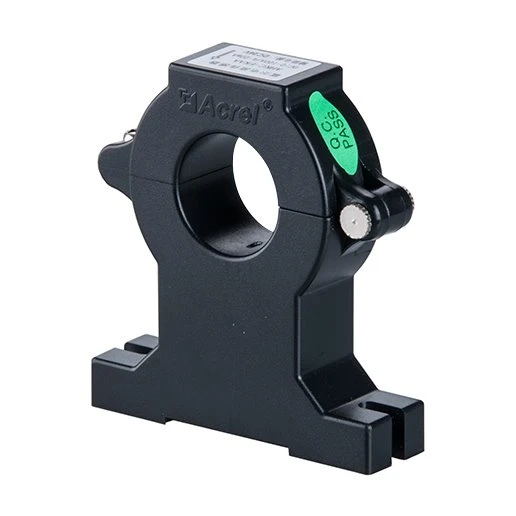

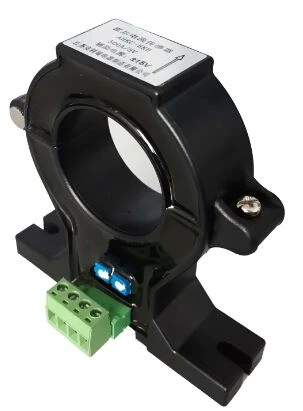

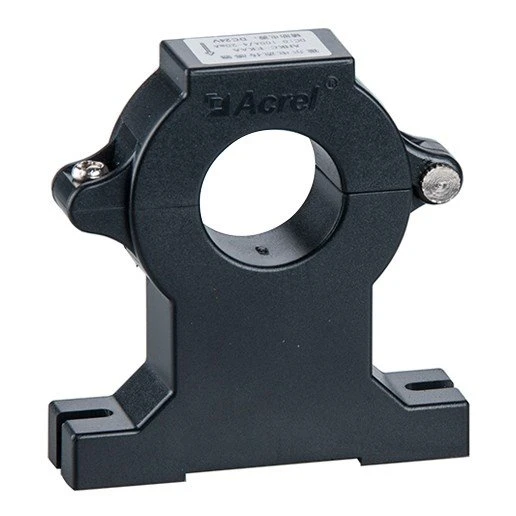

Изглед

Параметерс

технички параметри			Подаци
			Подела/затворена отворена{0}}петља	Хол (прави РМС)
Излаз	Номинална вредност		Voltage: ±5V/±4V	Струја: 4-20мА
	Нулти помак напон (струја)		Voltage: ±20mV	Current:±0.05mA
	Оффсет напон (струја) дрифт		Voltage: Less than or equal to ±1.0mV/ degree	Current:±0.04mA/ degree
	Линеарност		Мање или једнако 0.2 процента ФС
Напон напајања			DC±15V	ДЦ 24В
Проток			0-20кХз
Време одзива			Мање или једнако 5ус	Мање или једнако 1 мс
Диелектрична чврстоћа			Дозвољено 2500ВАЦ између улаза/излаза и напајања на фреквенцији напајања
Класа тачности			1.0
Амбијентални услови		Температура	Радна температура:-25 степени - плус 70 степени; температура складиштења: -40 степени - плус 85 степени
		Влажност	Мање или једнако 95 процената релативне влажности, без росе, без агресивног гаса
		Домет	Мање или једнако 3500м

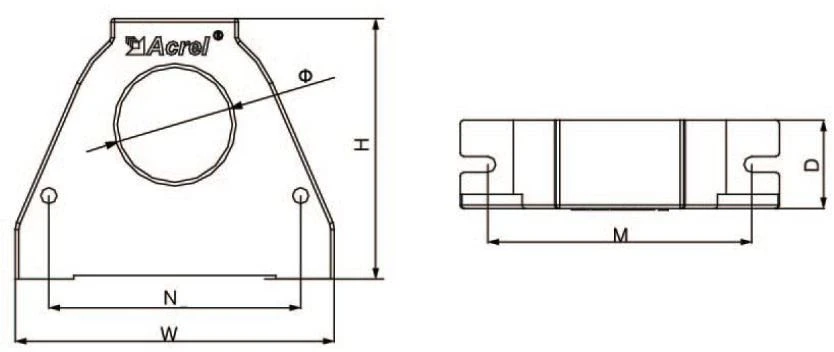

Димензија

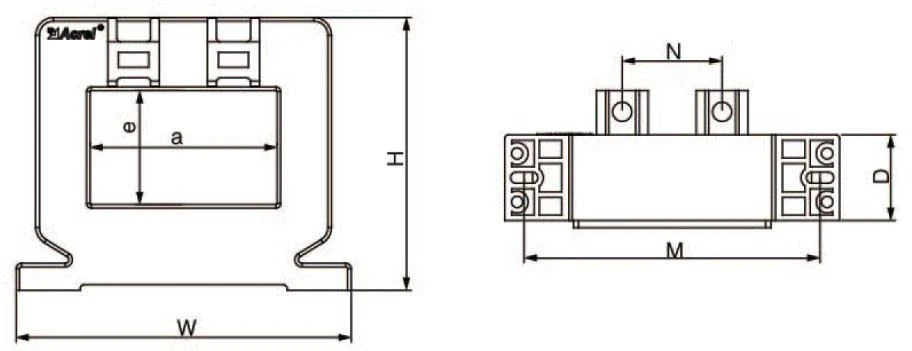

Фиг. 1	Фиг.2

Спецификација величине	Величина обриса			Кроз величину			Величина за монтажу		Фигура
Спецификација величине	W	H	D	a	e	Φ	M	N	Фигура
АХКЦ{0}}ЕКА	60	64	16	/	/	20	47	/	Фиг. 1
АХКЦ-ЕКАА	60	64	16	/	/	20	47	/	Фиг. 1
АХКЦ{0}}ЕКДА	60	64	16	/	/	20	47	/	Фиг. 1
АХКЦ-ЕКБ	100	102	24	/	/	40	80	/	Фиг. 1
АХКЦ{0}}ЕКБА	100	102	24	/	/	40	80	/	Фиг. 1
АХКЦ- ЕКБДА	100	102	24	/	/	40	80	/	Фиг. 1
АХКЦ{0}}К	127	63	25	64	16	/	/	30	Фиг.2
АХКЦ{0}}КАА	127	63	25	64	16	/	/	30	Фиг.2
АХКЦ{0}}КДА	127	63	25	64	16	/	/	30	Фиг.2
АХКЦ{0}}Х	149	79	25	82	32	/	/	46	Фиг.2
АХКЦ{0}}КА	176	95.5	29	104	36	/	/	60	Фиг.2
АХКЦ{0}}ХБ	204	111.5	29	132	52	/	/	48 2	Фиг.2

Тренутни однос

Спецификација	Номинална струја	Напајање	Декларисаног излаза	Мерни отвор (мм)	Степен прецизности
АХКЦ{0}}ЕКА	0-(20-500)A	±15V	5V	φ 20	1
АХКЦ-ЕКАА	ДЦ 0-(50-500)А	12V/24V	4-20мА	φ 20	1
АХКЦ{0}} ЕКДА	АЦ 0-(50-500)А	12V/24V	4-20мА	φ 20	1
АХКЦ-ЕКБ	0-(200-1000)A	±15V	5V	φ 40	1
АХКЦ{0}} ЕКБА	ДЦ 0-(200-1000)А	12V/24V	4-20мА	φ 40	1

АХКЦ{0}} ЕКБДА	АЦ 0-(200-1000)А	12V/24V	4-20мА	φ 40	1
АХКЦ{0}}К	0-(400-2000)A	±15V	5V	6416	1
АХКЦ{0}} КАА	ДЦ 0-(400-2000)А	12V/24V	4-20мА	6416	1
АХКЦ{0}} КДА	АЦ 0-(400-2000)А	12V/24V	4-20мА	6416	1
АХКЦ{0}}Х	0-(500-3000)A	±15V	5V	8232	1
АХКЦ{0}}КА	0-(500-5000)A	±15V	5V	10436	1
АХКЦ{0}}ХБ	0-(2000-20000)A	±15V	5V	13252	1

Напомена: Називна струја без ознаке означава да се АЦ и ДЦ улазна струја могу мерити, молимо наведите приликом наручивања.

Сензор струје затвореног Хола

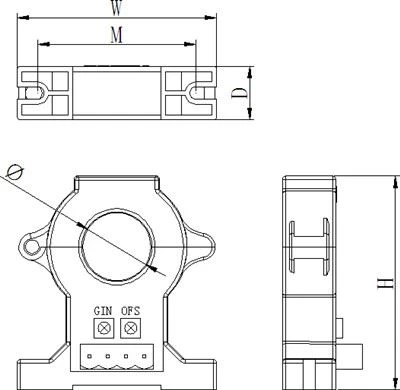

Фиг. 1

Фиг.2

Спецификација величине	Величина оквира (мм)			Величина (мм)			Монтажа величина (мм)		Фигура
Спецификација величине	W	H	D	a	e	Φ	M	N	Фигура
АХКЦ{0}}Е	53	72	16	/	/	21	47	/	Фиг. 1
АХКЦ{0}}ЛТ	90	73.5	25	/	/	32.5	74.5	71	Фиг. 1
АХКЦ{0}}БС	43	32.5	19	20.5	10.5	/	/	/	Фиг.2
АХКЦ-БСА	43	32.5	19	20.5	10.5	/	/	/	Фиг.2
АХКЦ{0}}Ф	74	57	22	43	13	/	/	22	Фиг.2
АХКЦ{0}}ФА	94	60.5	26.5	52	15	/	83	28	Фиг.2
АХКЦ{0}}ШЕШИР	94	76.5	24	52.5	32	/	83	28	Фиг.2

Тренутни однос

Спецификација	Номинална струја	Напајање	Декларисаног излаза	Мерни отвор (мм)	Прецизност
АХКЦ{0}}Е	0-(20-500)A	±15V	5V	φ 20	1
АХКЦ{0}}ЛТ	0-(100-800)A	±15V	5V	φ 32.5	1
АХКЦ{0}}БС	0-(20-500)A	±15V	5V	20.510.5	1
АХКЦ-БСА	ДЦ 0-(50-500)А	12V/15V/24 V	4-20мА	20.510.5	1
АХКЦ{0}}Ф	0-(200-1000)A	±15V	5V	4313	1
АХКЦ{0}}ФА	0-(200-1500)A	±15V	5V	5215	1
АХКЦ{0}}ШЕШИР	0-(400-2000)A	±15V	5V	5232	1
