Опис производа

Холов сензор струје затворене петље{0}} назива се и Холов магнетни балансни сензор струје. Укључује поменуту теорију са теоријом магнетног балансирања. Другим речима, концентратор феромагнетног поља концентрише магнетно поље које генерише примарна струја и примењује га на Холову компоненту. Тада се напонски сигнал који излази из Холове компоненте појачава и постаје улаз за појачавач снаге. Излаз струје оффсета тече кроз секундарни компензациони калем.

Магнетно поље које генерише секундарни калем супротно је пољу које генерише примарна струја. На тај начин се компензује примарно поље, а Холов излаз се постепено смањује. Када је примарно поље еквивалентно другом и оффсет струја остаје стабилна, то је магнетно балансирање. Ово коло се углавном састоји од компоненте за конверзију електромагнетизма, појачивача кола и кола за компензацију погона.

Изглед

АХБЦ{0}}ЛТ1005

АХБЦ{0}}ЛФ

АХБЦ{0}}ЛТА

Димензија

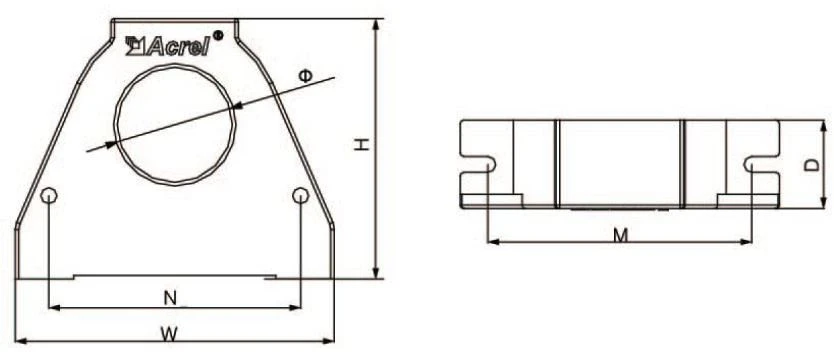

Фиг. 1

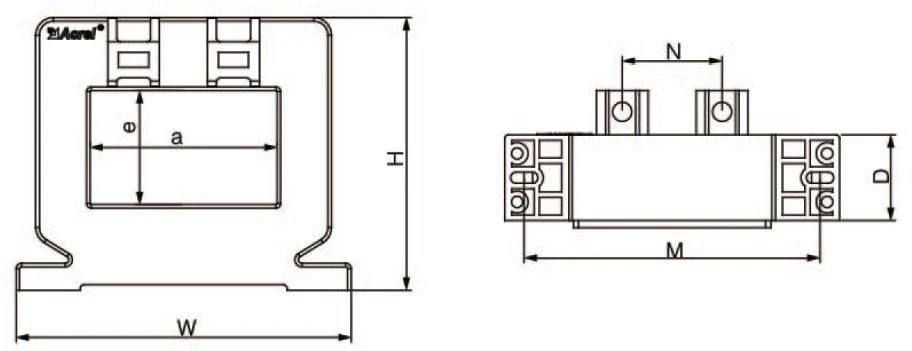

Фиг.2

Спецификација величине	Величина оквира (мм)			Величина (мм)			Монтажа величина (мм)		Фигура
Спецификација величине	W	H	D	a	e	Φ	M	N	Фигура
АХКЦ{0}}Е	53	72	16	/	/	21	47	/	Фиг. 1
АХКЦ{0}}ЛТ	90	73.5	25	/	/	32.5	74.5	71	Фиг. 1
АХКЦ{0}}БС	43	32.5	19	20.5	10.5	/	/	/	Фиг.2
АХКЦ-БСА	43	32.5	19	20.5	10.5	/	/	/	Фиг.2
АХКЦ{0}}Ф	74	57	22	43	13	/	/	22	Фиг.2
АХКЦ{0}}ФА	94	60.5	26.5	52	15	/	83	28	Фиг.2
АХКЦ{0}}ШЕШИР	94	76.5	24	52.5	32	/	83	28	Фиг.2

Тренутни однос

Спецификација	Номинална струја	Напајање	Декларисаног излаза	Мерни отвор (мм)	Прецизион н степен
АХКЦ{0}}Е	0-(20-500)A	±15V	5V	φ 20	1
АХКЦ{0}}ЛТ	0-(100-800)A	±15V	5V	φ 32.5	1
АХКЦ{0}}БС	0-(20-500)A	±15V	5V	20.510.5	1
АХКЦ-БСА	ДЦ 0-(50-500)А	12V/15V/24 V	4-20мА	20.510.5	1
АХКЦ{0}}Ф	0-(200-1000)A	±15V	5V	4313	1
АХКЦ{0}}ФА	0-(200-1500)A	±15V	5V	5215	1
АХКЦ{0}}ШЕШИР	0-(400-2000)A	±15V	5V	5232	1
