Холов сензор струје затворене петље назива се и Холов магнетни балансни сензор струје. Укључује поменуту теорију са теоријом магнетног балансирања. Другим речима, концентратор феромагнетног поља концентрише магнетно поље генерисано примарном струјом и примењује га на Холову компоненту. Тада се напонски сигнал који излази из Холове компоненте појачава и постаје улаз за појачавач снаге. Излаз струје оффсета тече кроз секундарни компензациони калем. Магнетно поље које генерише секундарни калем супротно је пољу које генерише примарна струја. На тај начин се компензује примарно поље, а Холов излаз се постепено смањује. Када је примарно поље еквивалентно секундарном, а струја офсета остаје стабилна, то је магнетно балансирање. Ово коло се углавном састоји од компоненте за конверзију електромагнетизма, појачивача кола и кола за компензацију погона.
1 Објашњење типа
2 Спец. и величина (јединица：мм)

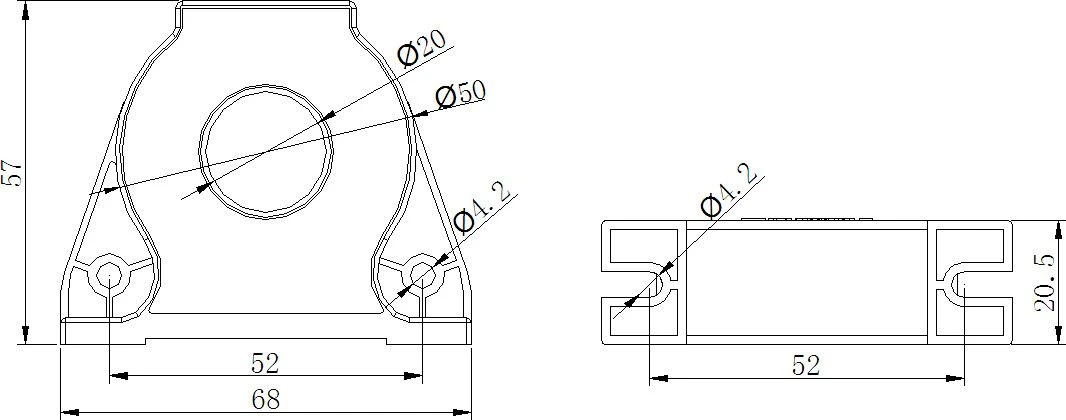

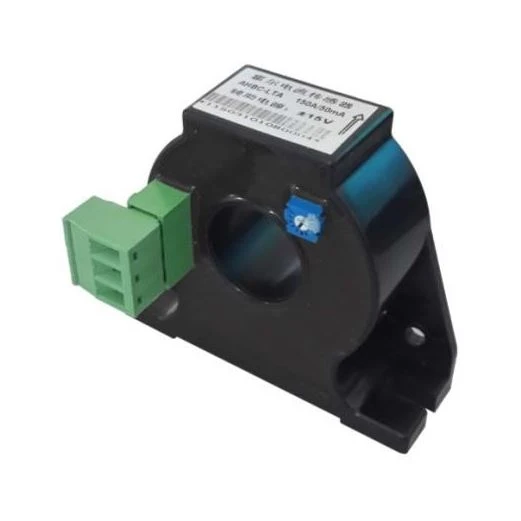

2.1 Величина оквира АХБЦ-ЛТА
 |  |

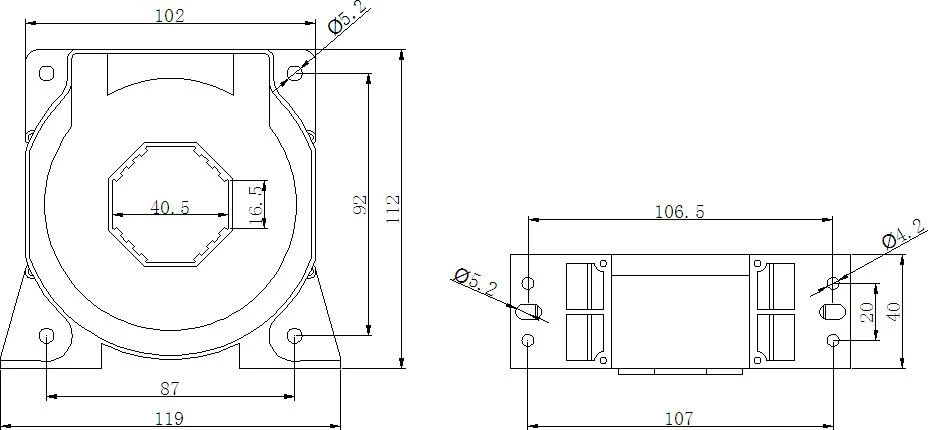

2.2 Outline size of AHBC-LT1005
 |  |

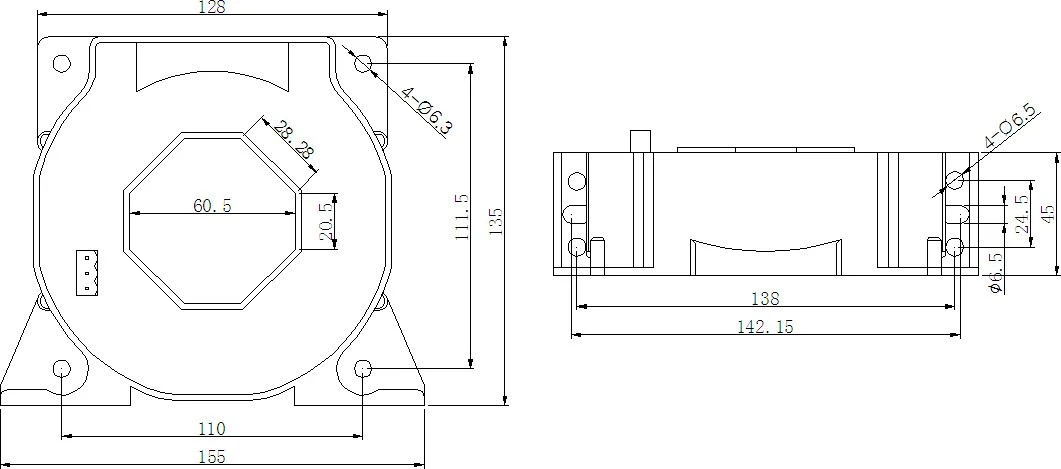

2.3 Величина оквира АХБЦ-ЛФ
 |  |
3. Cross-reference tables of spec. -parameter
Номинална струја | Мерни отвор (мм) | ||||
АХБЦ-ЛТА | 100～300A | ±15V | 50мА /100мА | φ 20 | 0.5 |
AHBC- ЛТ1005 | 1000A | ±15V | 200mA | / | 0.5 |
АХБЦ-ЛФ | 2000A | ±15V | 400мА | / | 0.5 |
Напомена: АЦ и ДЦ улазна струја се може мерити, наведите приликом наручивања.
4. Wiring method
Напомена: 1. Аналогни излаз ГНД мора бити повезан са уземљењем.
2. Молимо изаберите тачан смер протока струје.
