Опис

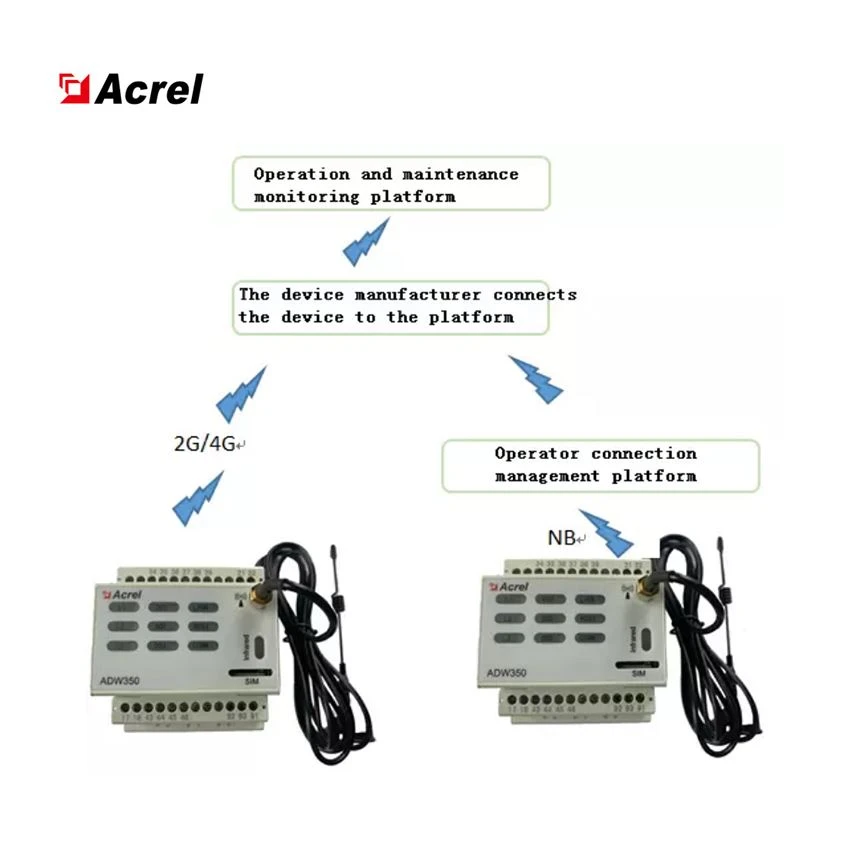

АДВ350 бежични мерач за мерење се углавном користи за мерење трофазне активне енергије на нисконапонским мрежама. Производ се може похвалити предностима укључујући компактну величину, високу прецизност, богате карактеристике. У складу са различитим захтевима, постоји много комуникационих функција као што су РС485 комуникација, НБ, 4Г, додавањем новог режима тренутног узорковања помоћу екстерног трансформатора.

Може се флексибилно инсталирати у разводну кутију како би се постигли захтеви за мерење електричне енергије под-, надзор рада и одржавања или праћење снаге за различите регионе и различита оптерећења.

Параметар

Улаз напона	Напон	АЦ: 357,7/100В, 3220/380В, 3380/660В, 3100В, 3380В, 3660В; ДЦ: 48В
	Референца фреквенција	АЦ: 50Хз
	Потрошња	<0.5va (each="">
Тренутни улаз	Улазна струја	АЦ: 320(100)А ДЦ: 50А,100А
Тренутни улаз	Потрошња	<1va (each="">
Помоћна снага	Напајање	АЦ: 85265В DC: 48V±20 percent
Помоћна снага	Потрошња струје	<>
Перформансе мерења	Електрични параметар	Класа 0.5
Перформансе мерења	Активна енергија тачност	Класа 1
	Распон температуре	-40 степени 100 степени
	Температура тачност	±2 degree
УРАДИТИ	Оцена контакта	5А,АЦ250В/ДЦ30В
Пулс	Ширина пулса	80±20ms
Пулс	Пулсна константа	АЦ:400имп/кВх ДЦ:1600имп/кВх
Комуникација	Бежични	2Г;НБ;4Г
	Инфрацрвени комуникација	Константна брзина преноса је 1200
	Приступ	РС485(А,Б)
	Режим везе	Оклопљени проводници упреденог пара
	Протокол	МОДБУС{0}}РТУ

Прецизност

Класа 0.5
Меасуремент
У, И, П, К, С, ПФ, Ф
Хармонична функција

ТХДв, 2.-31
ДИ/ДО
3ДО

Меасуринг Цханнел

3 ДЦ канала или 1 АЦ канал трофазни

Димензија (ЛВХ)
7271.592.6мм
Инсталација
ДИН 35 мм
Комуникација
НБ-ИОТ, инфрацрвени, 2Г, 4Г
Мерење температуре
Двосмерна температура

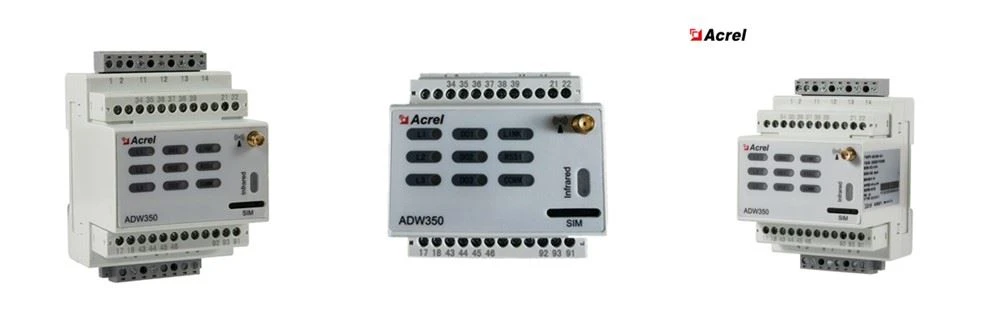

Изглед

112999a_

Како одабрати свој ДЦ трансформатор

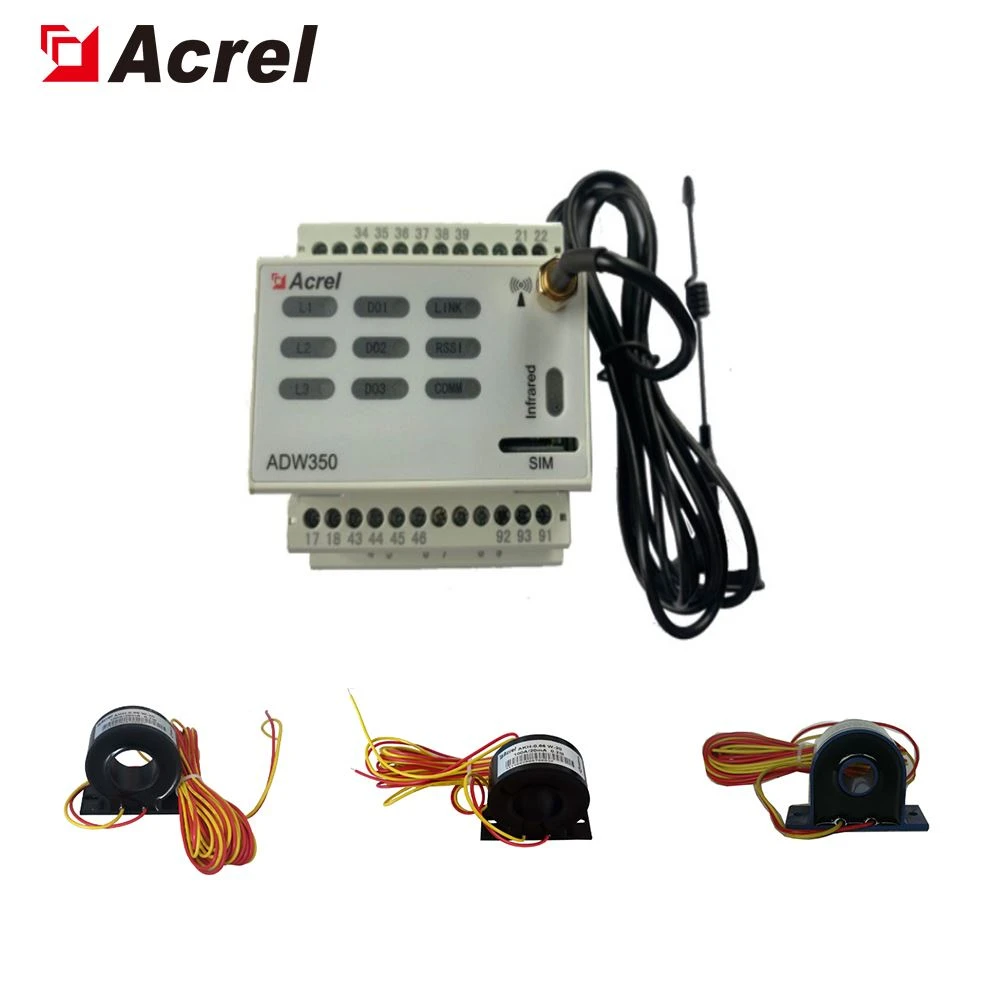

with ct ac

АДВ350 Вирелесс ДЦ Мулти-Лооп Дин Раил мерач енергије се углавном користи за мерење једносмерне или три наизменичне активне енергије на нисконапонској мрежи. Производ се може похвалити предностима укључујући компактну величину, високу прецизност, богате карактеристике.

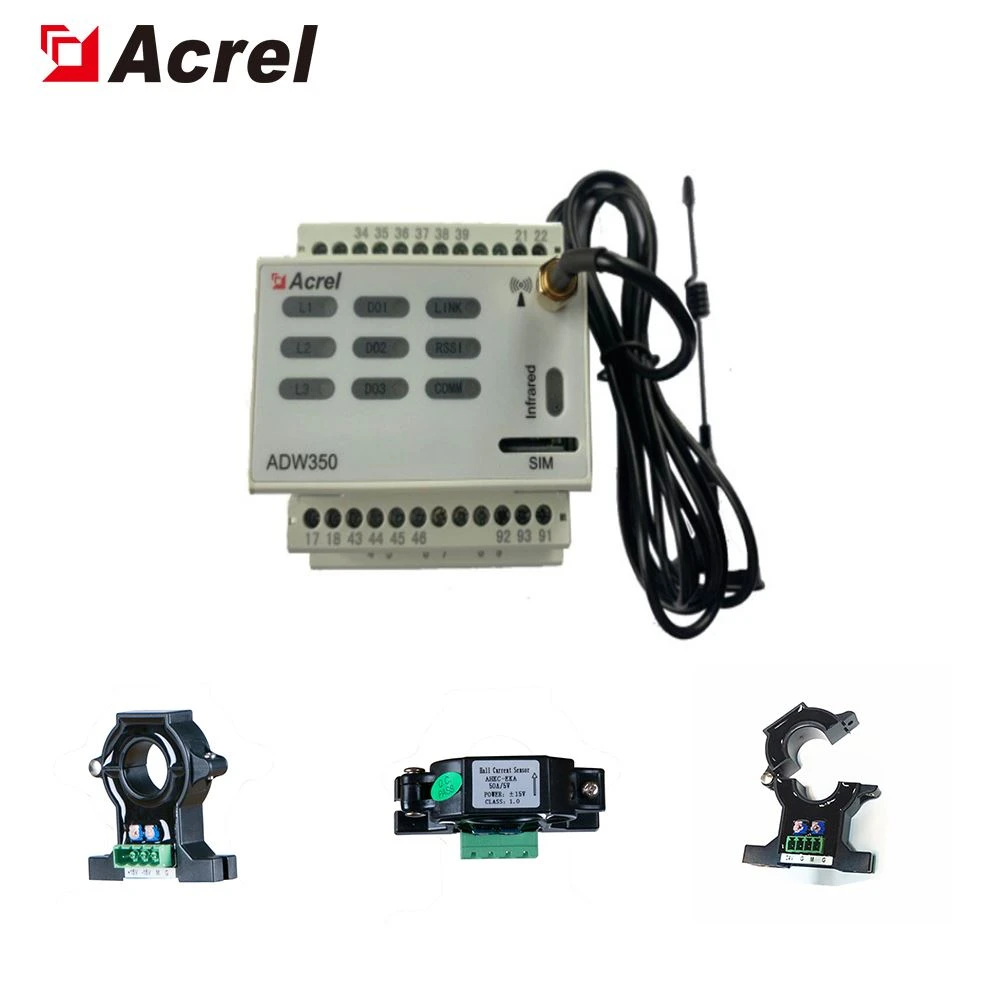

with hall dc

У складу са различитим захтевима, постоји много комуникационих функција као што су РС485 комуникација, НБ, 4Г, додавањем новог режима тренутног узорковања помоћу екстерног трансформатора.
