Опис

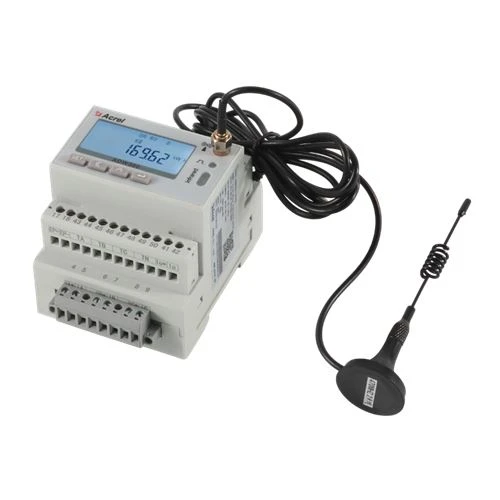

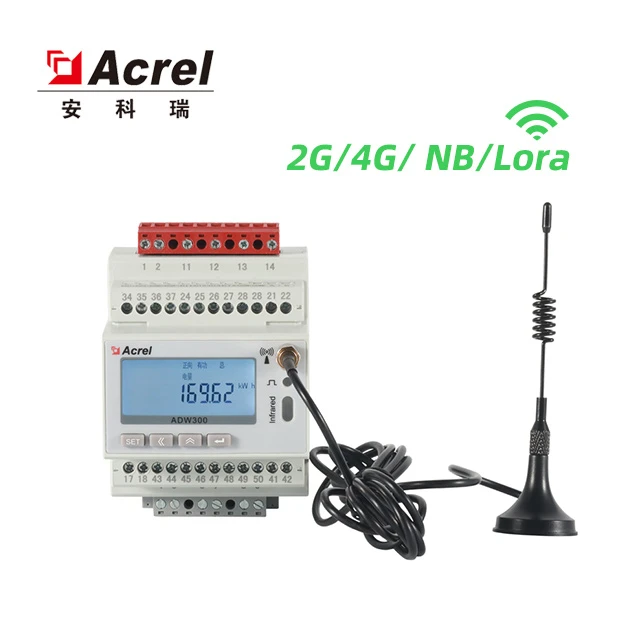

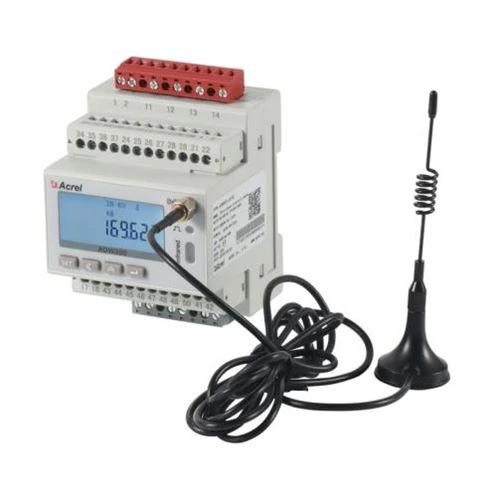

Ацрел бежични трофазни мерач енергије се углавном користи за мерење три фазе активне енергије на нисконапонским мрежама. Овај бежични мерач енергије има предности укључујући компактну величину, високу прецизност и богате карактеристике. Према различитим захтевима.

Постоје многе комуникационе функције као што су РС485 комуникација, 2Г, НБ, 4Г, ВиФи додајући нови режим тренутног узорковања помоћу екстерног трансформатора. Може се флексибилно инсталирати у разводну кутију како би се постигли захтеви за мерење електричне енергије под-подставком, надзор над радом и одржавањем или праћење снаге за различите регионе и различита оптерећења.

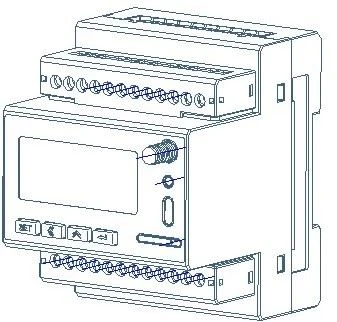

Изглед

Са порастом технологија мале снаге,{0}}мрежног умрежавања (ЛПВАН), као што су Ацрел ЛоРа уређаји и ЛоРаВАН отворени протокол, нова решења за паметно мерење електричне енергије се показују као убедљива алтернатива другим опцијама повезивања и за интернет. мреже ствари (ИоТ) и апликације за паметне мреже. Лора/ЛоРаВАН бројила енергије омогућавају прикупљање очитавања мерача енергије и пренос података на неколико километара ради агрегације.

Параметерс

Улаз напона	Напон	357.7/100V, 3220/380V, 3380/660V, 3100V, 3380V, 3660V
	Референца фреквенција	50Хз
	Потрошња	<0.5va(each>
Тренутни улаз	Улазна струја	31(6)A; 31(6)A（ADW300W, 320(100)A（ADW300W）
	Стартна струја	1‰Ib (Class0.5S), 4‰Ib(Class1)
	Потрошња	<1va(each>
Помоћна снага	Напајање	АЦ85265В
Помоћна снага	Потрошња струје	<>
Перформансе мерења	Стандард	ИЕЦ62053-22:2003, ИЕЦ62053-21:2003
	Активна енергија тачност	Class0.5S（ADW300）, Class1（ADW300W）
	Температура тачност	±2 degree
Пулс	Ширина пулса	80±20ms
Пулс	Пулсна константа	6400 имп/кВх, 400 имп/кВх
Комуникација	Бежични	Пренос на 470МХз и максимална удаљеност на отвореном простору је 1км; 2Г; НБ;4Г
	Инфрацрвени комуникација	Константна брзина преноса је 1200
	Приступ	РС485(А,Б)
	Режим везе	Оклопљени проводници упреденог пара
	Протокол	МОДБУС{0}}РТУ

Опис функције

Функција	Опис функције	Функција обезбеђује
Режим приказа	ЛЦД	■
Мерење енергије	Активан кВх (позитиван и негативан), квадрант реактиван енергија енергије	■
Електрично мерење	У, И, П, К, С, ПФ, Ф	■
Хармонична функција	ТХДв,Хармоницон 2.-31	■
Пулсни излаз	Активни импулсни излаз	■
Тро-степен неравнотеже	Неравнотежа напона, неравнотежа струје	■
Мерење температуре	The temperature of A/B/C/N（Alternatecon figuration: T）	□
ДИ/ДО	4DI,2DO（Alternatecon figuration: K）	□
После струје	One-way after current（Alternatecon figuration:L）	□
ЛЕД дисплеј	Пулсни ЛЕД дисплеј	■
Екстерни струјни трансформатор	Екстерни струјни трансформатор отвореног типа (Алтернативна фигурација: В)	□
Електрични параметар	Под напоном, под струјом, прекомерном струјом, подоптерећењем итд	■
Комуникација	Инфрацрвена комуникација	■
	RS485（Alternatecon figuration: C）	□
	Бежични пренос на 470МХз (Алтернативна фигурација: ЛР)	□
	GPRS（Alternatecon figuration:2G）	□
	NB-IOT（Alternatecon figuration: NB）	□
	4G（Alternatecon figuration:4G）	□

( ■ within □ optional )

Димензије

Димензија трансформатора диференцијалне струје

Спецификације	Тренутни рејтинг	Унутрашњи пречник Φ mm	Спољни пречник Φ mm	Тежина
АКХ{0}}.66Л45	16-100A	45	76	0.18
АКХ{0}}.66Л80	100-250A	80	120	0.42
АКХ-0.66Л100	250-400A	100	140	0.50
АКХ{0}}.66Л150	400-800A	150	190	1.32
АКХ-0.66Л200	800-1500A	200	240	1.94
