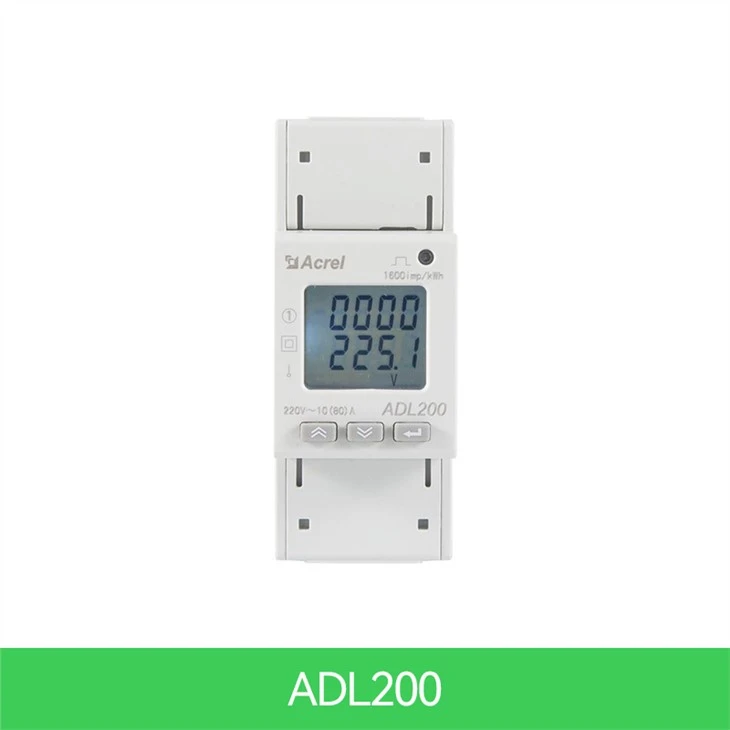

Опис

Ацрел Дин Раил једнофазни мерач наизменичне струје је дизајниран за системе за напајање, индустријска и рударска предузећа и комунална предузећа за израчунавање потрошње електричне енергије и управљање потражњом за електричном енергијом. Одликује се високом прецизношћу, малом величином и једноставном инсталацијом. Интегрише мерење свих електричних параметара са свеобухватним мерењем електричне енергије.

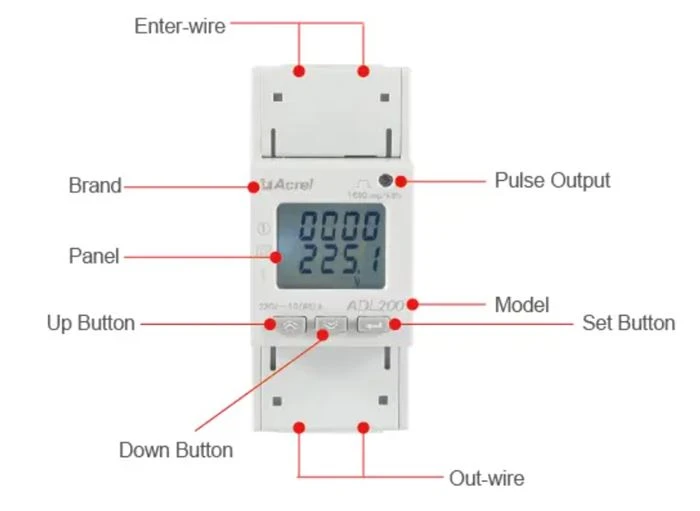

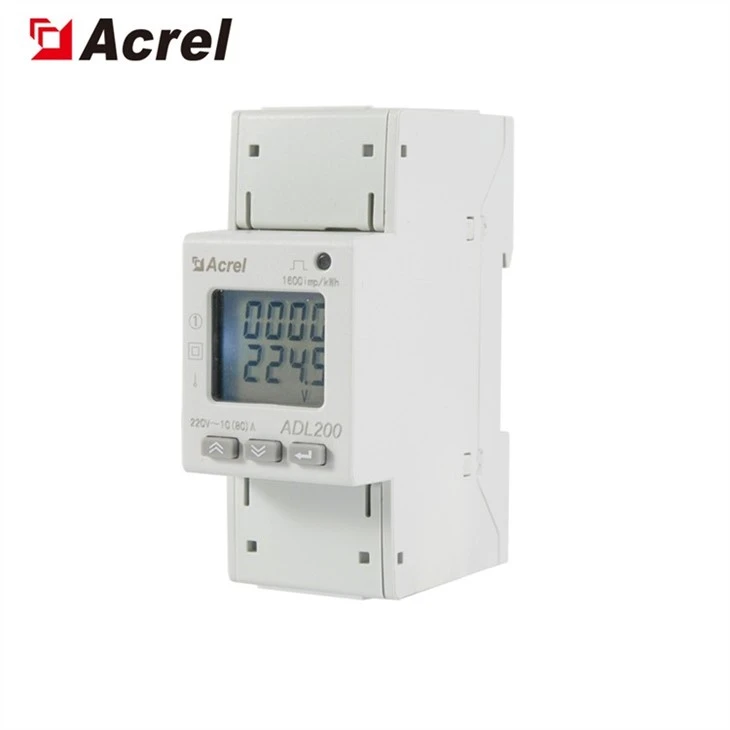

Изглед

Параметерс

Улазни напон	Референца Волтажа	АЦ220В
	Референца фреквенција	50Хз
	Снага потрошња	<>
Улазна струја	Основна струја	10A
	Максимум Тренутни	80A
	Почиње Тренутни	4‰Ib
	Потрошња	<>
Перформансе мерења	Тачност мерења	1цласс
Перформансе мерења	Опсег мерења	000000.00 99999999 кВх
Прецизност сата	Грешка Мања или једнака 0.5с/д
Активан пулс	Ширина импулса	80±20ms
Активан пулс	Пулсна константа	1000 имп/кВх
Комуникација	Приступ	РС485 (А плус, Б-)
	Веза режим	Оклопљени проводници упреденог пара
	Протокол	МОДБУС{0}}РТУ
Функција	Опис функције	Функција обезбеђује
Мерење кВх	Једнофазни{0}}активни кВх (позитивни и негативни), замрзнуто складиштење историјских података о енергији за 3 месеца	■
Мерење електричних параметара	Напон, струја, активна снага, реактивна снага, привидна снага, фактор снаге и фреквенција	■
ЛЦД дисплеј	ЛЦД екран од 8 бита	■
Програмирање кључева	3 тастера за подешавање параметара као што су код, адреса, брзина преноса, више-тарифни комуникациони протокол	■
Пулсни излаз	Пулсни излаз активне енергије	■
Више{0}}тарифни	Прилагодите 4 временске зоне, 2 листе временских интервала, 14 временских интервала по дану и 4 тарифне стопе	□
Комуникација	Комуникациони интерфејс: РС485, Комуникациони протокол: МОДБУС-РТУ	■

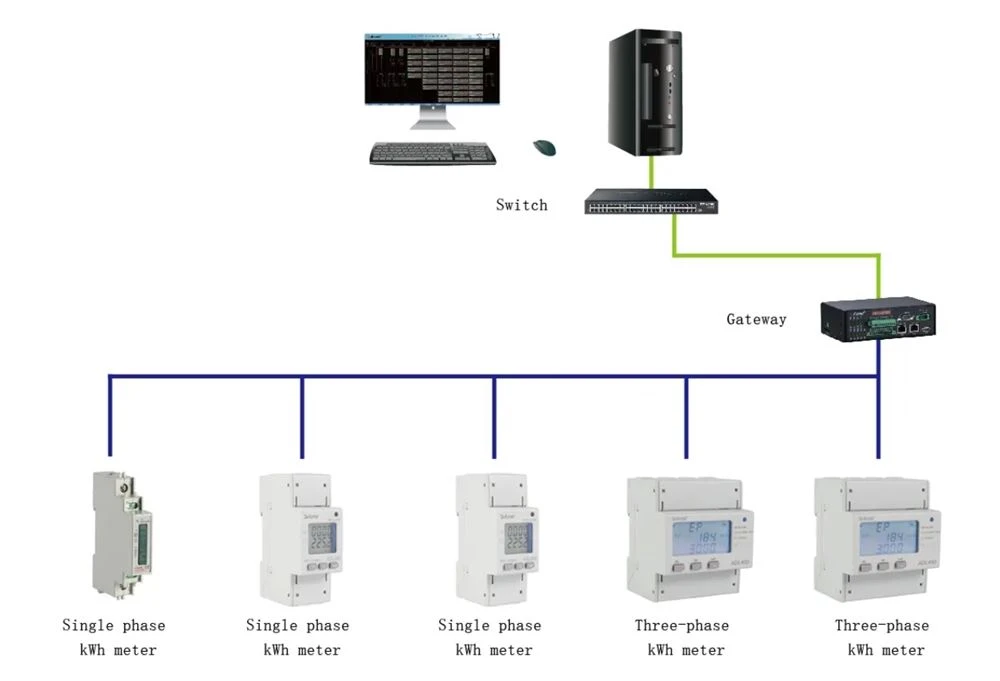

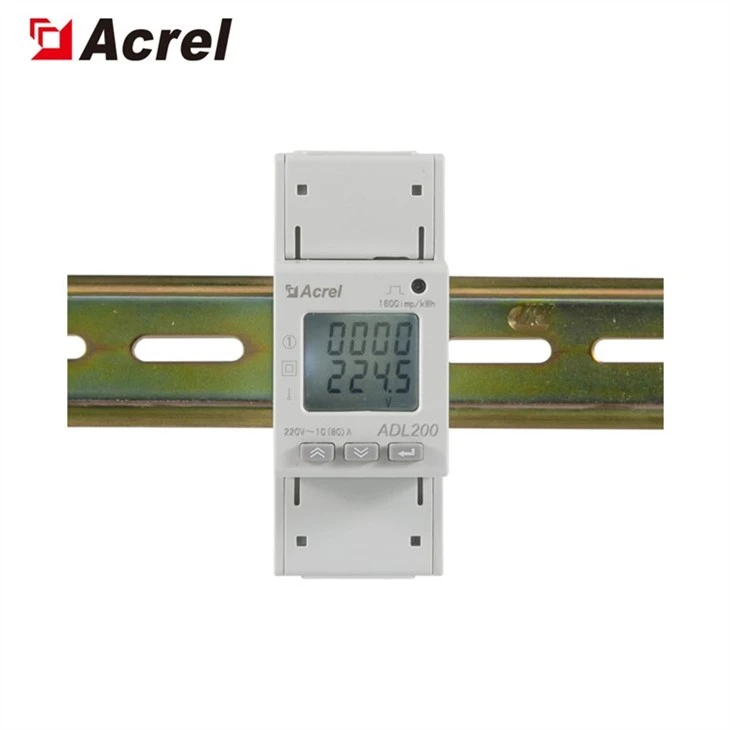

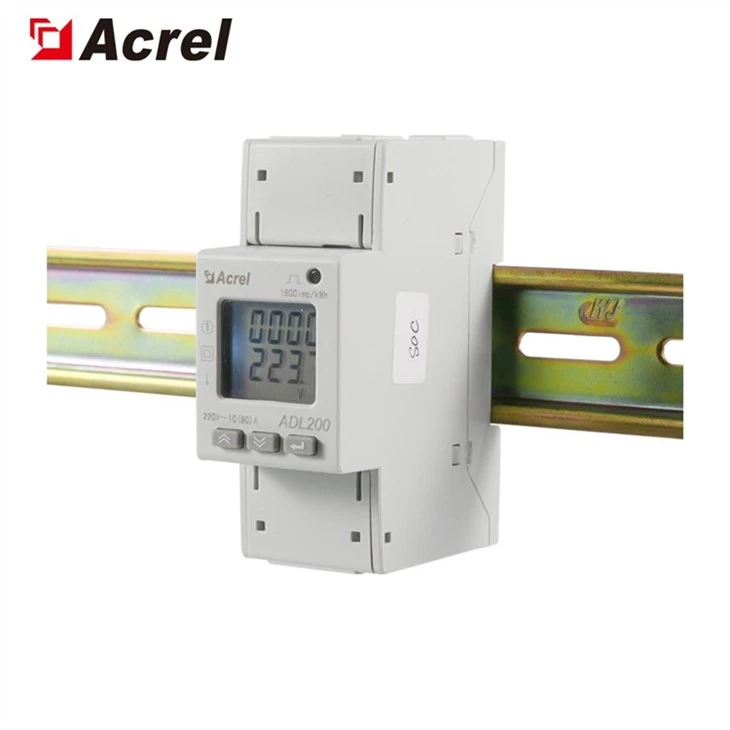

Наш једнофазни мерач снаге могао би да тестира укупну активну квх и мери напон, струју, снагу и друге електричне параметре, такође са опционом функцијом РС485 Модбус РТУ. Погодно је пратити, сакупљати и управљати електричном енергијом. Опремљен је РС485 комуникационим портом и прилагођен је МОДБУС-РТУ. АДЛ се може користити у свим врстама контролних система, СЦАДА система и система за управљање енергијом.

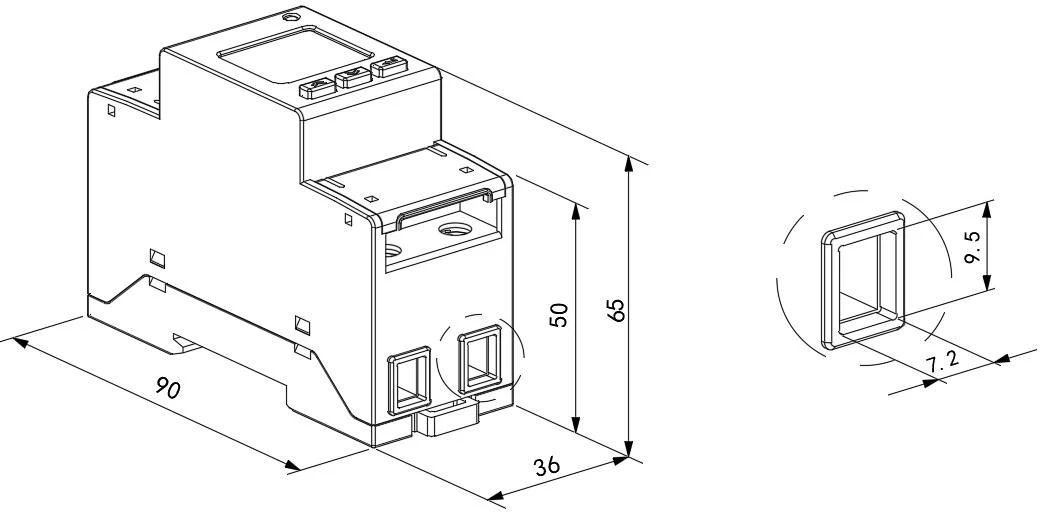

Димензије

Нестанак помоћног напајања

●Failure performance: the energy meter flashes and does not light up after being powered on.

●Troubleshooting:

1. Проверите да ли је ожичење помоћног напајања у складу са

дијаграм ожичења инструмента и да ли је ожичење лабаво или отпада;

2. Користите мулти-метар да измерите да ли је вредност улазног напона помоћног напајања унутар нормалног радног опсега напона инструмента.

Квар улазног сигнала

●Failure performance: After the energy meter is powered on, the display power or energy count is not accurate.

●Troubleshooting:

1. Switch the display interface of the energy meter to the power (active P, power factor λ) interface, check whether the power display is negative and whether the power factor is between

0.9-0.95, а затим проверите да ли су улаз и излаз тренутне сигналне линије обрнути (односно, долазна линија струје мора бити у складу са долазним крајем инструмента), и у складу са ожичење на мерачу енергије.

Неуспех у комуникацији

●Failure performance: After the energy meter is powered on, it cannot communicate with the host computer normally.

●Troubleshooting:

1. Вредност напона између комуникационог излаза А и Б мерног инструмента треба да буде између плус (4,4-4,5)В;

2. Проверите да ли је метод комуникационог ожичења исправно ожичен према дијаграму ожичења (то јест, комуникациони терминал А/Б инструмента треба да одговара комуникацијском серијском порту А/Б).
