Опис

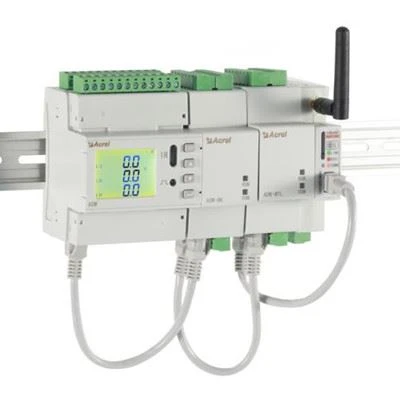

ADW210

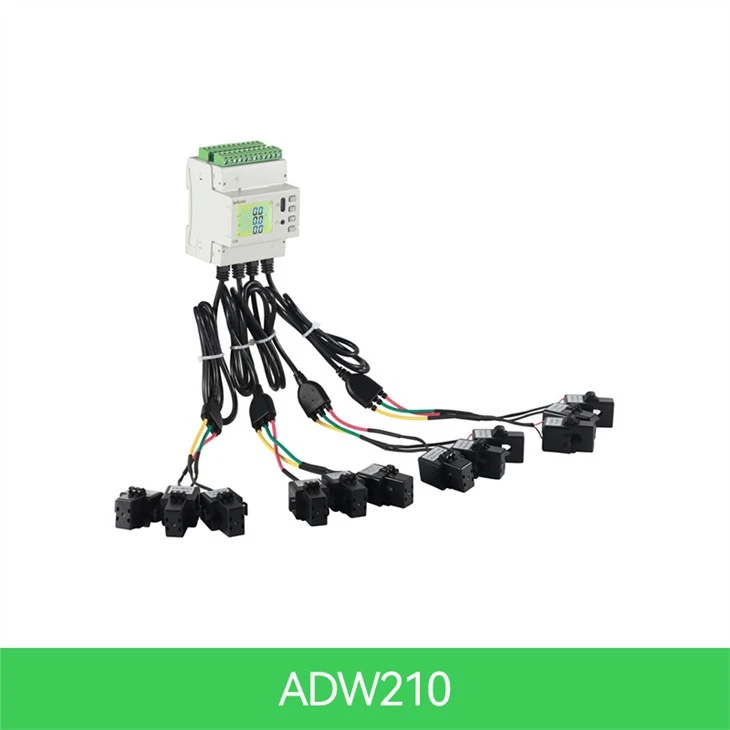

Ацрел АДВ2КСКС серија шинских мерача снаге са више петљи се углавном користи за мерење потпуних електричних параметара више трофазних кола, до четири трофазна струјна улаза петље могу бити повезана истовремено. Може да мери напон и струју, снагу, фактор снаге, фазни угао, неуравнотеженост, хармонике и друге параметре.

Прецизност

Активна снага: класа 1
Реактивна снага: класа 2

Фреквенција

Опсег: 50 - 60Хз

Пулсни излаз

Активни импулсни излаз и реактивни импулсни излаз

Потрошња

<0.5VA(Single phase)

Димензије (Д*Ш*В)

Величина панела (Д × Ш): 72 * 97,7 * 36 мм

Бежични

Пренос на 470МХз и максимална удаљеност на отвореном простору је 1км; 2Г; НБ

Стартна струја

4‰лб

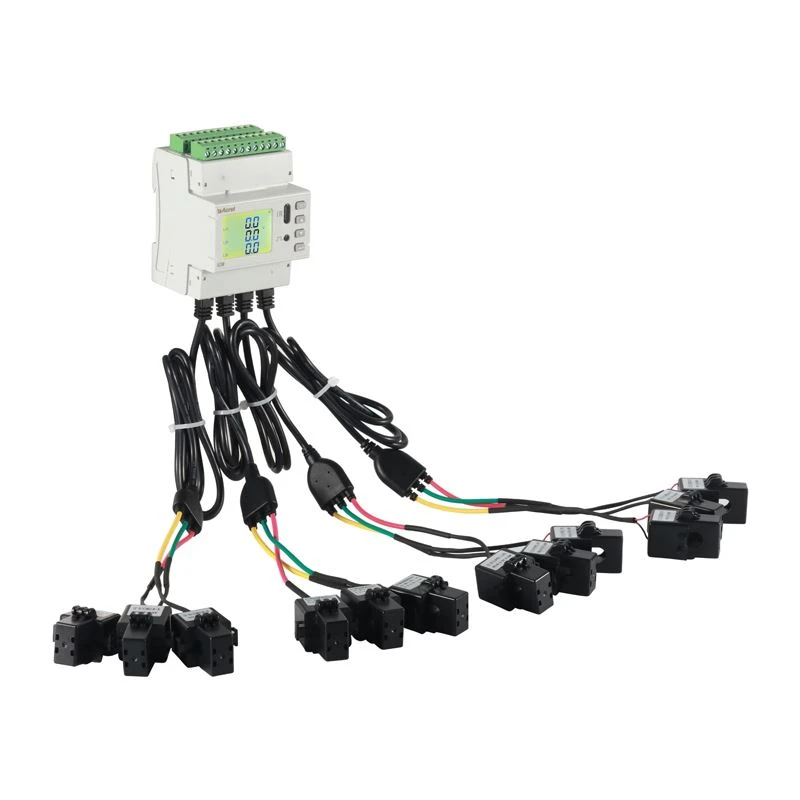

xxxx

Спецификација		3 фазе 3 жице, 3 фазе 4 жице
Волтаге	Називни напон	3*220/380V
	Потрошња	<0.5VA
Цуррент	Инпут Цуррент	5A,100A
	Потрошња	<0.5VA
Прецизност	Цуррент	Класа 0.5
	Активна снага	Класа 1
	Реактивна снага	Класа 2
Комуникација		РС485 (Модбус-РТУ)
Релативна влажност		Мање или једнако 95% (без кондензације)
Оутлине	ДШВ(мм)	7297.936
Температура	Оперативни	-25~55 степени
Температура	Чување	-40~80 степени
Влажност		Мање или једнако 95% (без кондензације)
Висина		<2000m

Функција

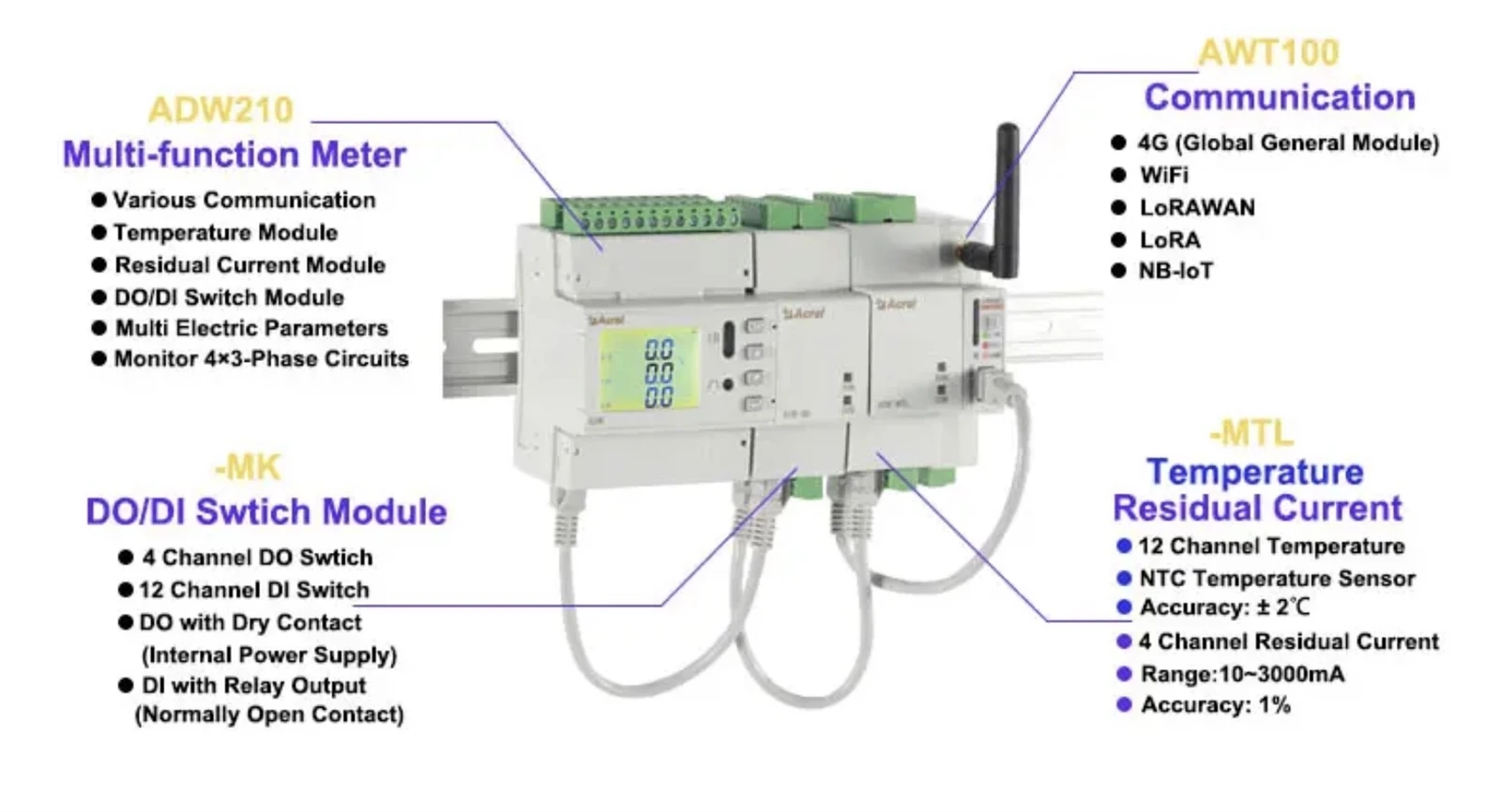

АДВ210 серија шинског типа са више петљи наизменичне струје трофазног монитора енергије Мерачи снаге се углавном користе за потпуно мерење електричних параметара више трофазних петљи. Могу се истовремено повезати на струјни улаз до четири трофазне петље.

ADW210

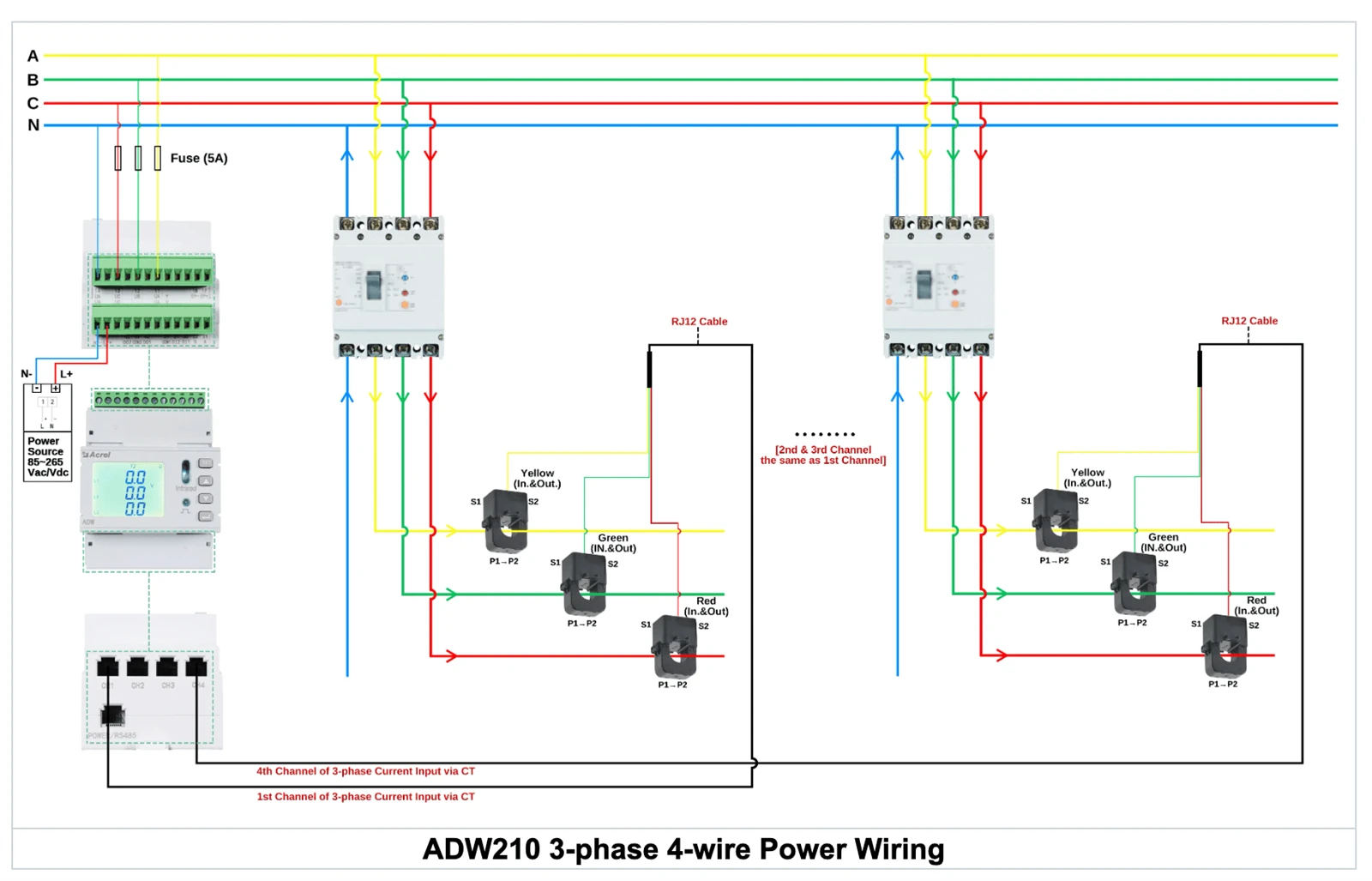

●Н (1, 2, 3, 4) трофазно коло потпуно електрично мерење параметара, екстерни струјни трансформатор;

●Монитор трофазног напона/струје, струје нулте секвенце и фреквенције;

●Монитор трофазне снаге, укупне снаге (активна, реактивна и привидна);

●Монитор трофазног фактора снаге и укупног фактора снаге;

●Напон/струјни угао фазе монитора, степен неравнотеже напона/струје;

●Укупне хармонике напона и струје надгледати и 2-31 подхармонике;

●Екстремна евиденција напона, струје и снаге текућег и прошлог месеца;

●Максимална струја, максимална потражња за снагом и струја у реалном времену, потражња за снагом у реалном времену;

●200 записа догађаја, снимање ДИДО акције;

●Подржава пренапон, прекомерну струју, прекид фазе, ДИ везу и друге излазне аларме;

●4-временска зона 14-подешавање временске стопе;

●Четири квадранта електричне енергије, 12-месечна вишетарифна статистика електричне енергије;

●31 дан четвороквадрантног и вишеструког замрзавања електричне енергије, мерења електричне енергије унапред и уназад;

●Улаз двосмерног прекидача, двосмерни излаз прекидача, РС485 комуникација, активни импулсни излаз (одговарајућа петља се може пребацити).

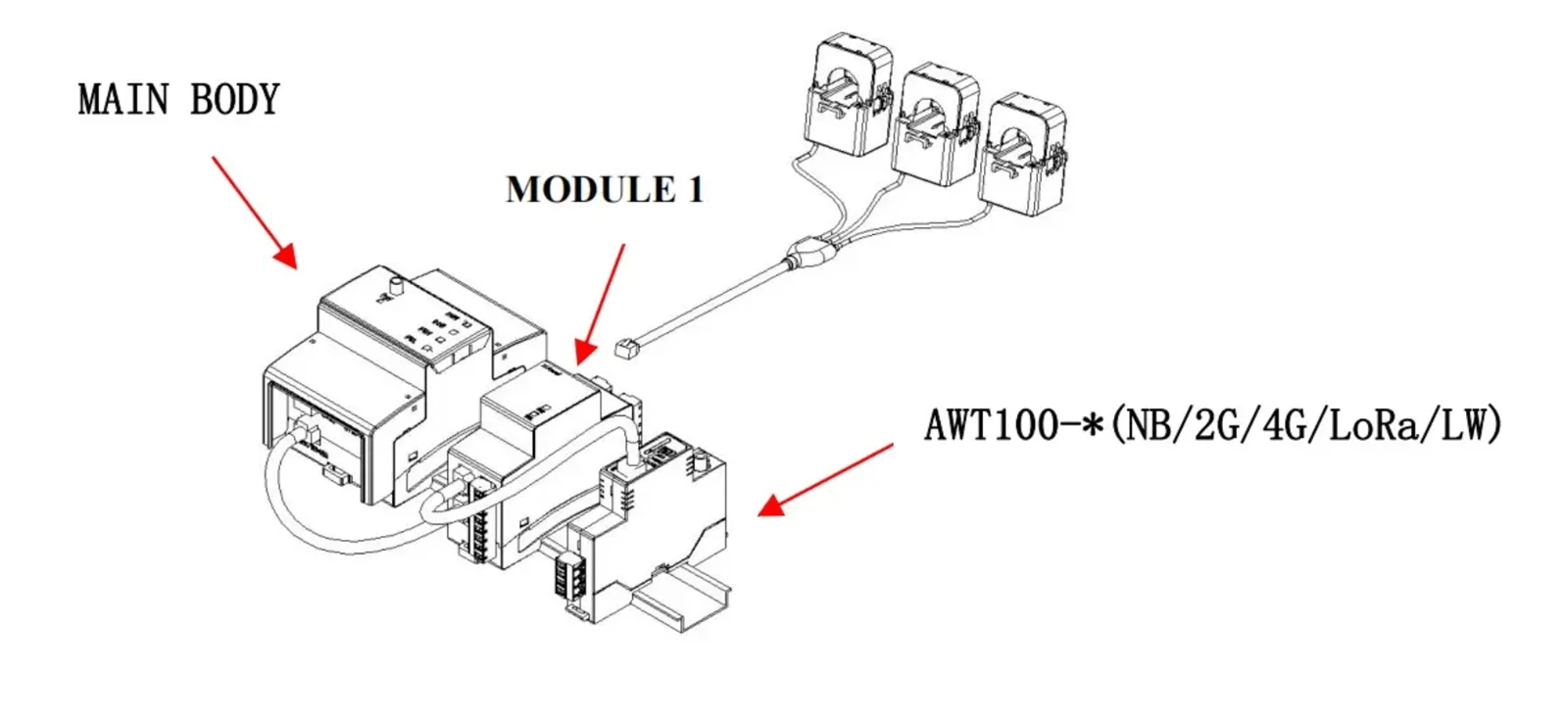

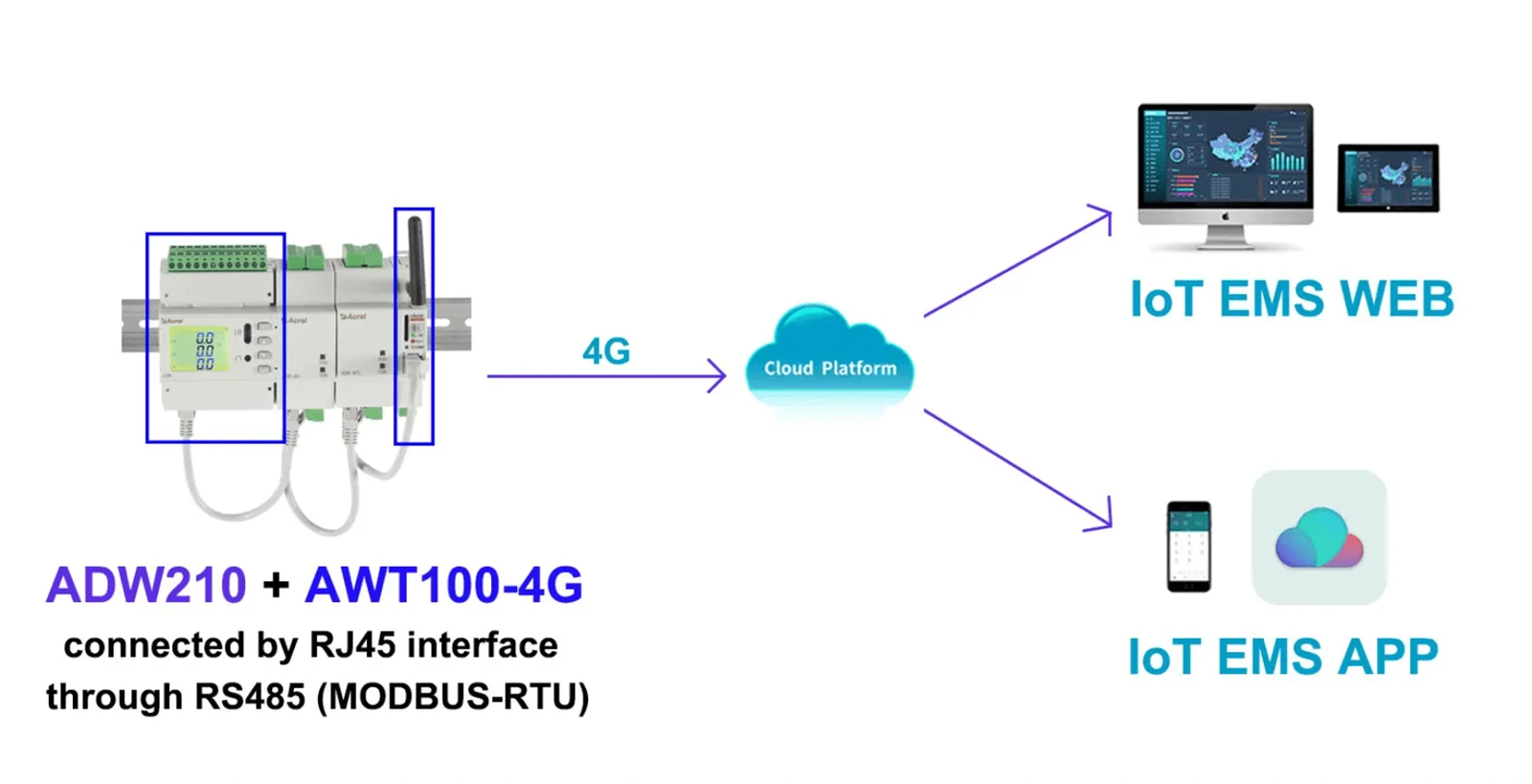

Проширени комуникациони модул --- АВТ100:

●АВТ100

● 4Г (Глобални општи модул)

● ВиФи

● ЛоРаВАН

● ЛоРа

● НБ-ИоТ

Проширени модул	Опис
АВТ100 комуникациони модул	4Г (Глобални општи модул)
	4Г (јужноамерички модул)
	ЛоРаВАН (868 МХз, 923 МХз)
	ЛоРа (460~510 МХз)
	НБ-ИоТ

ПроширеноМодул за мерење температуре и преостале струје --- МТЛ

●МТЛ

● Мерење температуре: -20 степен ~+100 степен

● Мерење преостале струје: 10~3000 мА

● Тачност: Температура: ± 2 степена; Преостала струја: 1% (Класа 1)

product-482-408

Проширени модул	Опис
-МТЦ Температура & Ресидуал Цуррент Меасуринг Модуле	Мерење температуре	-20 степен ~+100 степен
	Мерење резидуалне струје	10~3000 мА
	Прецизност	Температура: ± 2 степена; Преостала струја: 1% (Класа 1)
	Повер Суппли	ДЦ 12В;потрошња: Мања или једнака 1В;РЈ45 интерфејс
	Комуникација	РЈ45 интерфејс; МОДБУС-РТУ (комуникација са главним телом)

ПроширеноДО/ДИ прекидач додатни функционални модул --- МК

●МК

● 12 канални ДИ (дигитални улаз)

● 4-канални ДО (дигитални излаз)

product-482-408

Проширени модул	Опис
-МК Свитцх Модуле	12 × ДИ (улаз)	Улаз са сувим контактом са уграђеним напајањем
	4 × ДО (излаз)	Релејни нормално отворени контакт излаз; оцена АЦ 250В/3А, ДЦ 30В/3А
	Повер Суппли	ДЦ 12В;потрошња: Мања или једнака 1В;РЈ45 интерфејс
	Комуникација	РЈ45 интерфејс; МОДБУС-РТУ (комуникација са главним телом)
