Опис производа

Ацрел АМЦ серија панел трофазног мерача напајања наизменичном струјом, интелигентни уређај за прикупљање и праћење енергије је паметни мерач дизајниран за потребе праћења напајања енергетских система, индустријских и рударских предузећа, комуналних предузећа и интелигентних зграда. Интегрише мерење параметара снаге (као што су једно-фазна или трофазна-фазна струја, напон и активна снага). Снага, реактивна снага, привидна снага, фреквенција, фактор снаге) и управљање надзором и проценом снаге.

Истовремено, има различите функције периферног интерфејса које корисници могу да бирају: са комуникационим интерфејсом РС485, МОДБУС-РТУ протокол може да задовољи потребе управљања комуникационом мрежом; 4-20мА аналогни излаз може одговарати измереним електричним параметрима, испунити ДЦС Такве захтеве интерфејса; са улазом прекидача и релејним излазом може реализовати функцију "даљинског сигнала" и "даљинског управљања" прекидача прекидача.

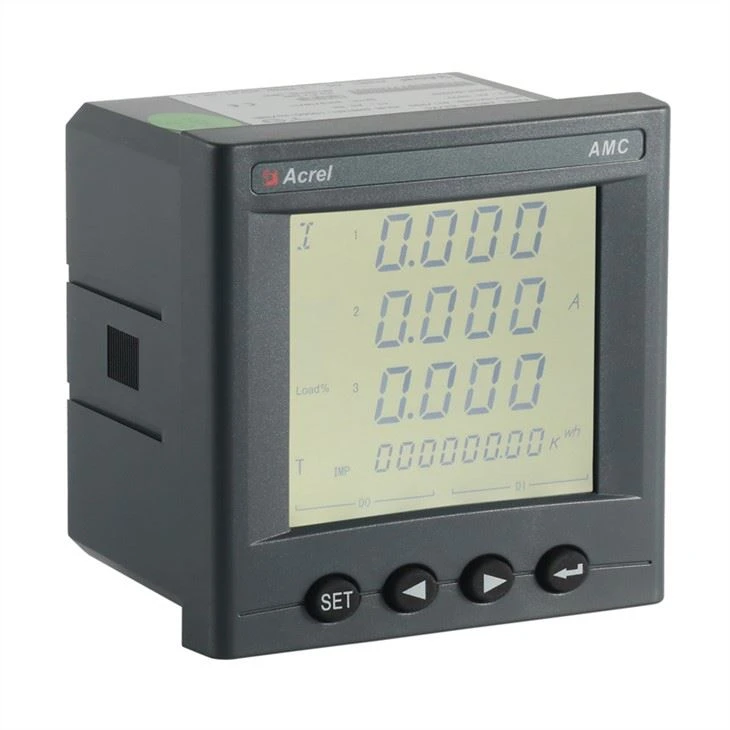

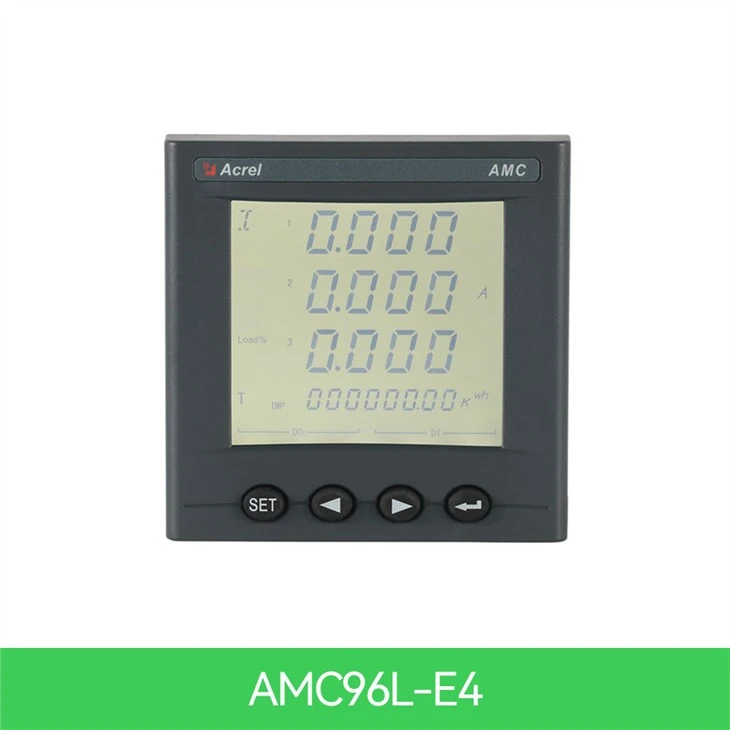

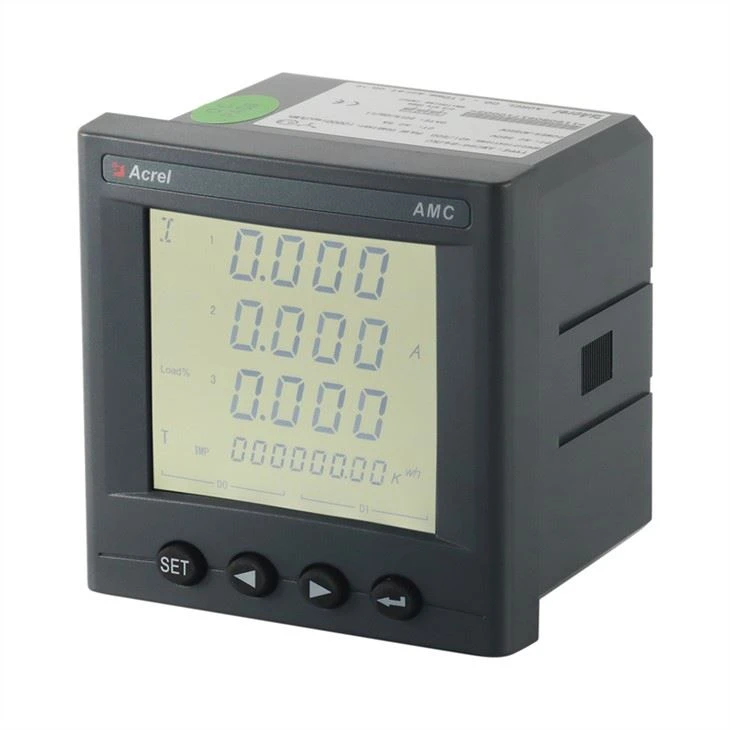

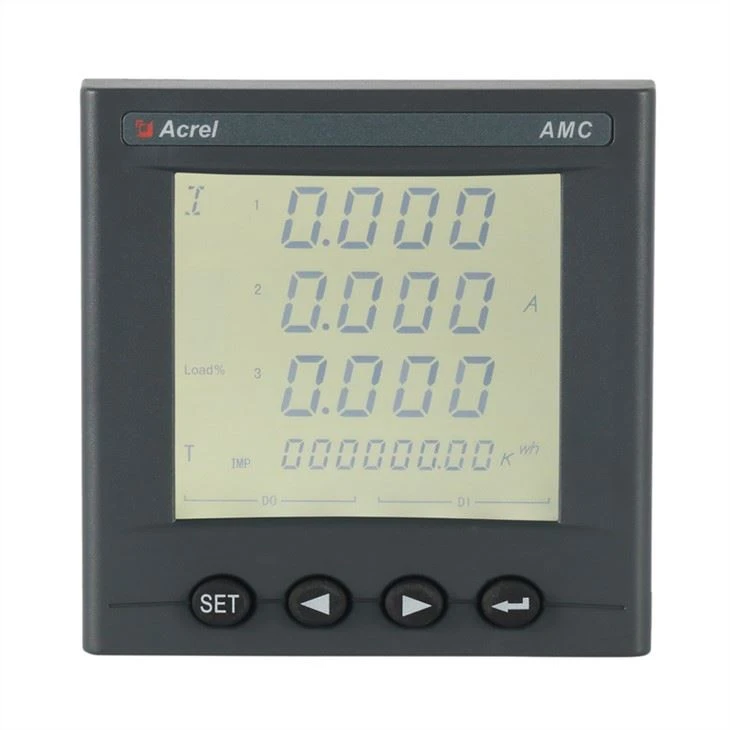

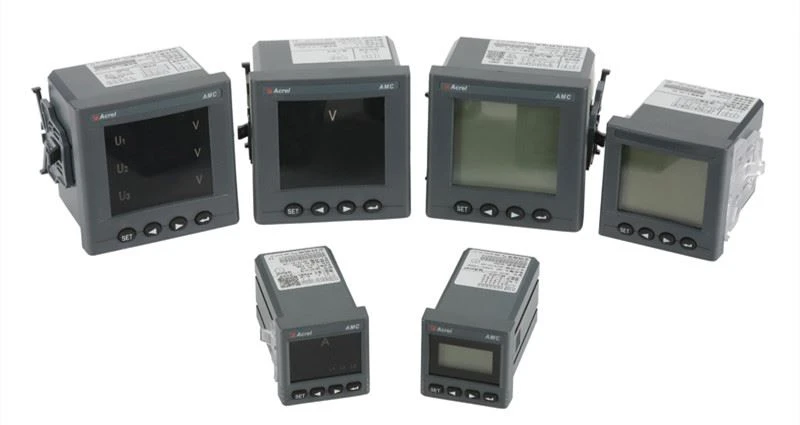

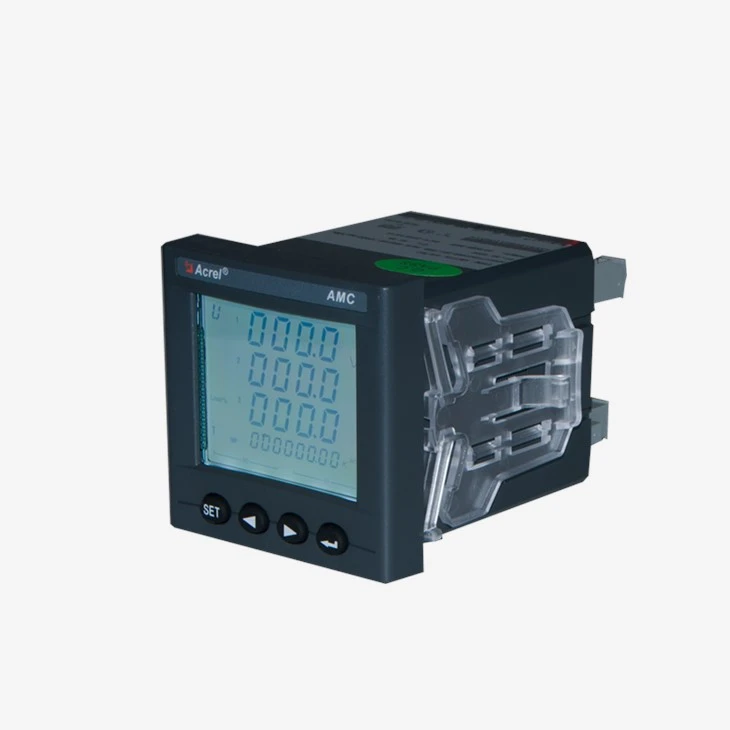

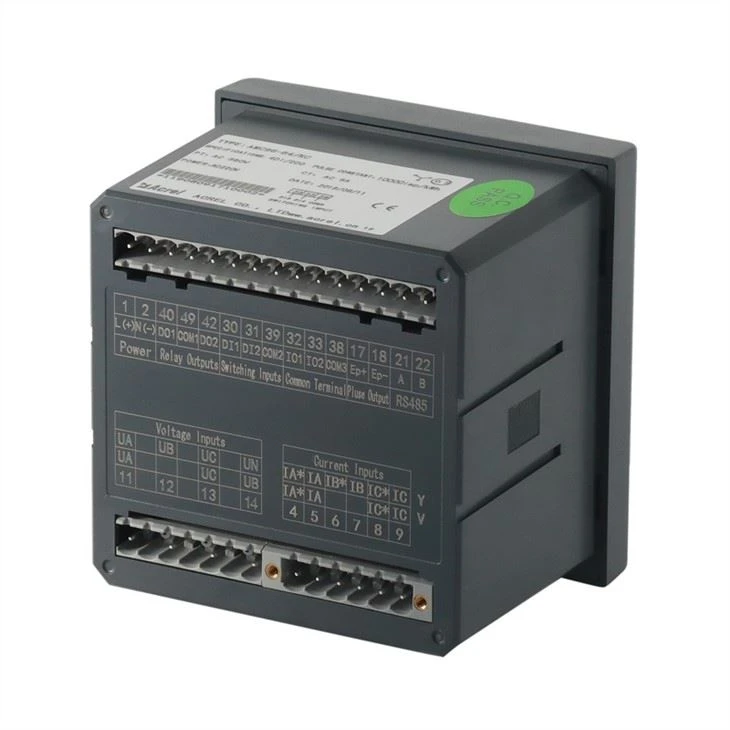

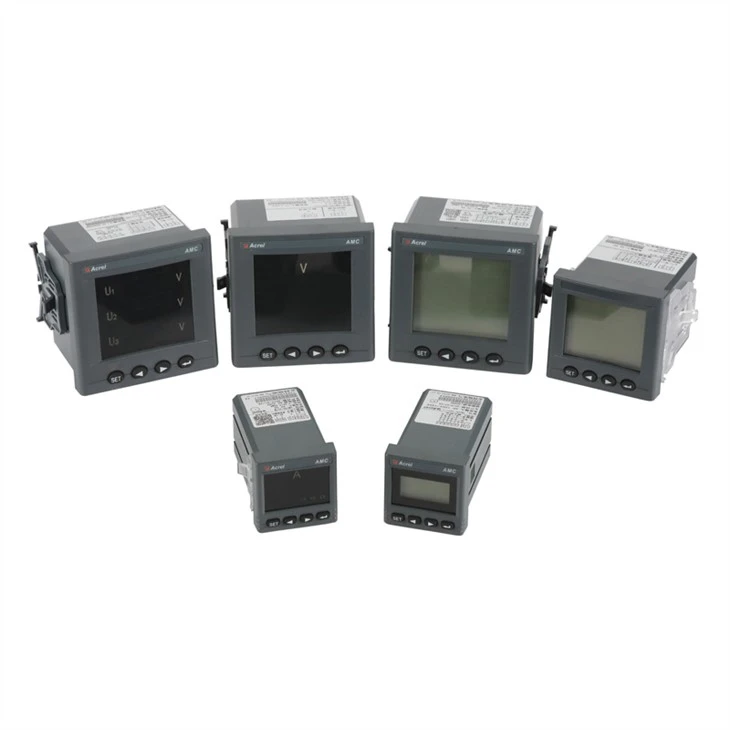

Изглед

Интерфејс ЛЕД/ЛЦД екрана високе{0}}осветљености, подешавање параметара и контрола помоћу дугмади, идеално за-системе за праћење напајања у реалном времену. Може директно заменити конвенционалне предајнике снаге и мерне инструменте. Као интелигентна, дигитална предња{2}}компонента за аквизицију, инструмент се широко користи у различитим контролним системима, СЦАДА системима и системима за управљање енергијом.

Параметерс

технички параметри			Валуе
Улазни	Веза		3-фазе-3-жице, 3-фазе-4-жице
	Фреквенција		45-65Хз
	Напон		Оцена: Трофазни: 357,7 В/100 В (100 В), 3220 В/380 В (400 В), 3380В/660В(660В) (само величина 96) Напомена: 72 профил није погодан за апликације високог напона
			Преоптерећење: оцена 1,2 пута (континуирано) : оцена 2 пута за 1 секунду
			Потрошња струје:<>
	Тренутни		Оцена: АЦ ИА,5А
			Преоптерећење: оцена од 1,2 пута (континуирано); оцена од 10 пута за 1 секунду
			Потрошња струје:<>
Излаз	Електрична енергија		Режим излаза: отворени-фотографија колектора-спојни импулс
			Импулсна константа: 10000 имп/кВх (подесиво), погледајте дијаграм ожичења за детаље;
	Комуникација		РС485 порт, Модбус -РТУ протокол, ДЛТ645 протокол (верзије 07 и 97), брзина преноса 1200 38400
Функција	Преклопни улаз		Улаз са сувим контактом, уграђено{0}}напајање;
	Преклопни излаз		Режим излаза: Релејни нормално отворени контакт излаз
			Капацитет контакта: АЦ 250В/3А, ДЦ 30В/3А
	Аналогни излаз		1-5В,4 - 20мА
Класа тачности			Фреквенција:{{0}}.05Хз,Струја,Напон:0.2 класа,Реактивна снага:л .0класа,Реактивна електрична енергија:л .0класа, активно снага:{{0}}.5 класа, активна електрична енергија: 0,5 класа, 2-31. хармоник measurement:±1 percent
Напајање			АЦ 85-265В ДЦ 100В-350В	потрошња енергије мања или једнака 10ВА
Безбедност	Издржљиви напон фреквенције напајања		Између напајања//преклопног излаза// струјног улаза//напонског улаза и преношења// комуникације //Импулсног излаза//преклопног улаза АЦ 2 кВ 1мин; Између напајања, прекидачког излаза, струјног улаза, напонског улаза АЦ 2 кВ 1 мин; Између преноса, комуникације, импулсног излаза, преклопног улаза АЦ 1кВ 1 мин;
	Изолација отпор		Input,Output end to machine enclosure >100MΩ
Животна средина		Температура	рад: -25 степени плус 65 степени складиштење: -40 степени плус 80 степени
		Влажност	Мање или једнако 93 процента релативне влажности без-кондензације
		Домет	Мање или једнако 2500м

Опис функције

Функција	Опис функције	Функција обезбеђује
Мерење кВх	Активни кВх (позитиван и негативан)	■
	Реактивни кВх (позитивни и негативан)	■
	А. Б, Ц подељена{0}}фаза позитивна активна енергије	■
Меасуремент електричних параметара	U,I	■
Меасуремент електричних параметара	П,К,С,ПФ,Ф	■
Меасуремент хармоника	231СТ Напон и струја хармоничан	£
ЛЦД дисплеј	ЛЦД екран од 12 бита, позадинско светло	■
Кључ програмирање	4 кључа за комуникацију и подешавање параметрима	■
Пулсни излаз	Активни импулсни излаз	■
Аналог Аналогни излаз	2ДИ2ДО	■
Комуникација	Комуникациони интерфејс: РС485, Комуникациони протокол: МОДБУС{0}}РТУ	■
СОЕ	Евент Рецорд	£

( ■ within £ optional )

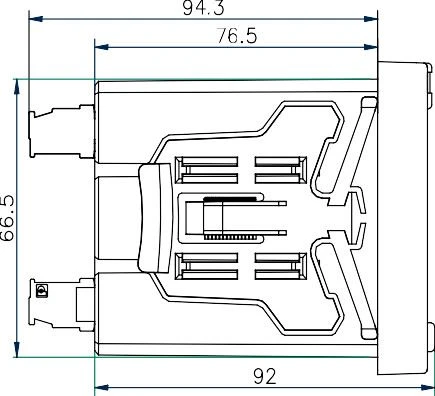

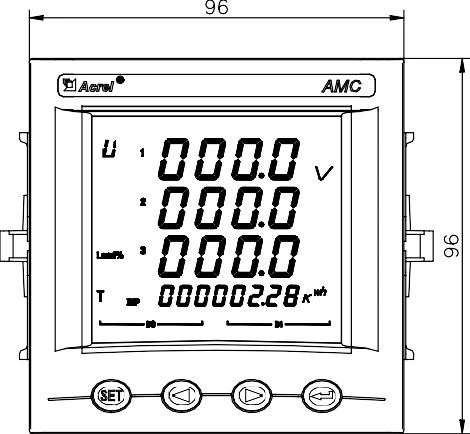

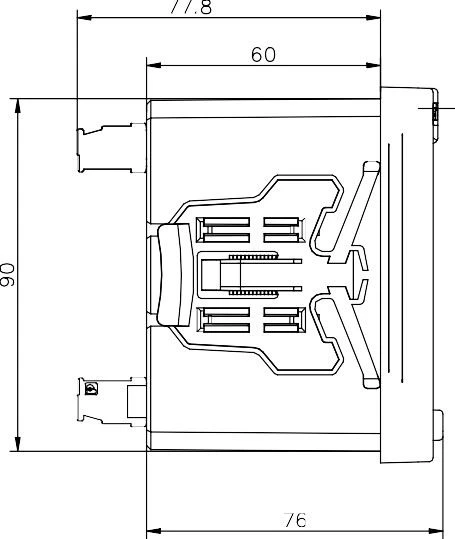

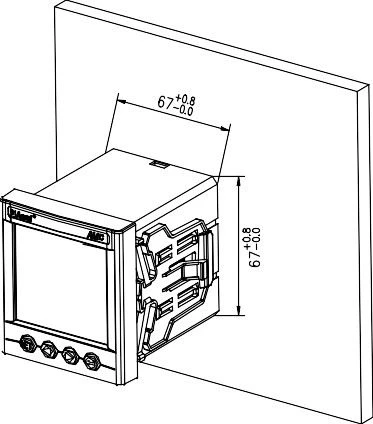

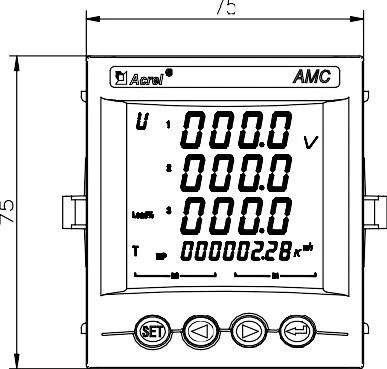

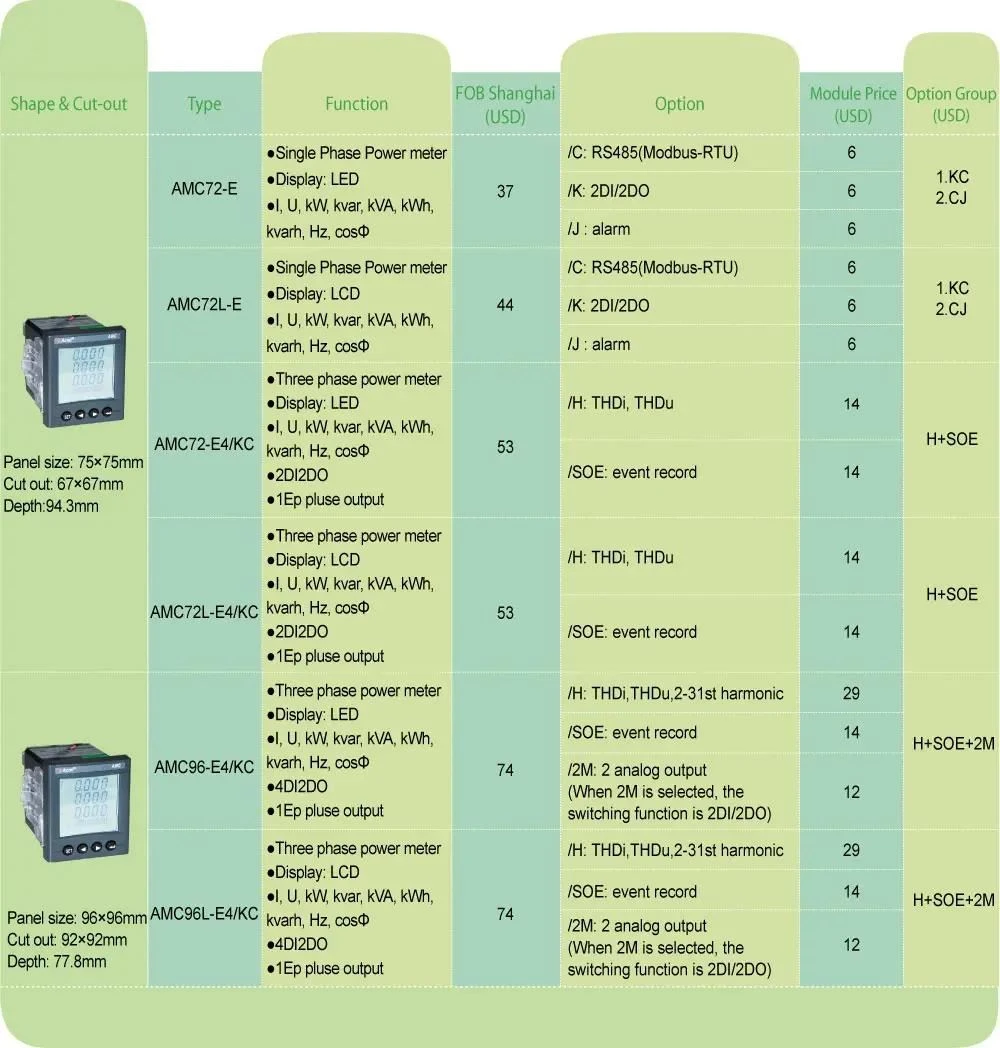

Димензије

Оутлине	величина предње плоче		величина кућишта			величина изреза
Оутлине	ширина	висина	ширина	висина	дубина	ширина	висина
72 квадрата	75	75	66.5	66.5	94.3	67	67
96 квадрата	96	96	90	90	77.8	92	92
