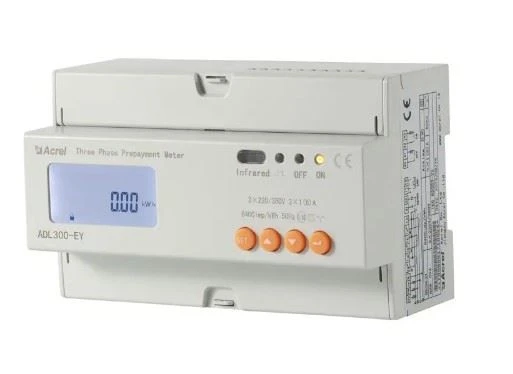

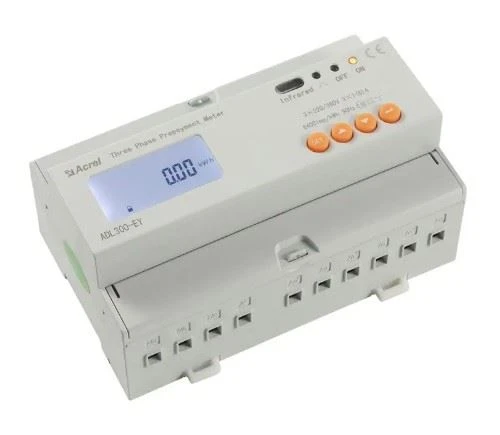

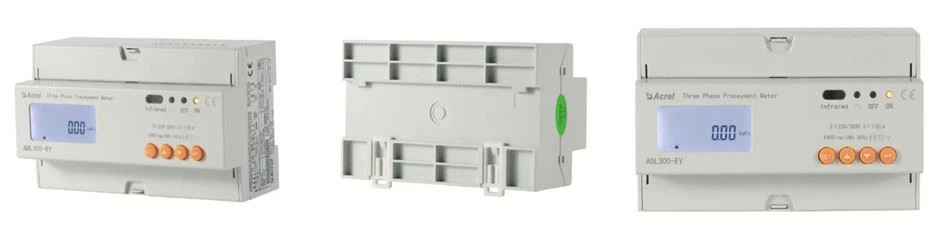

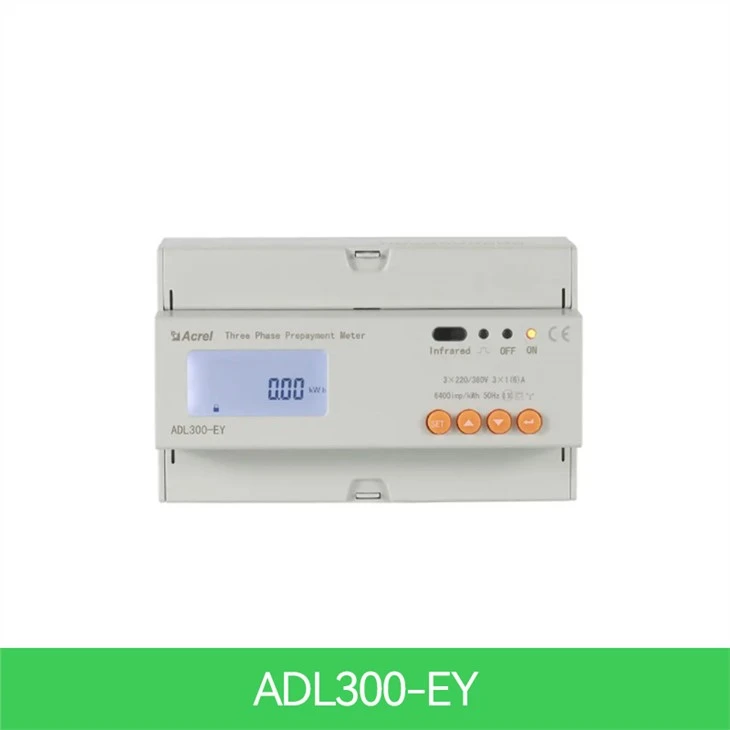

Трофазни препаид бројило енергије

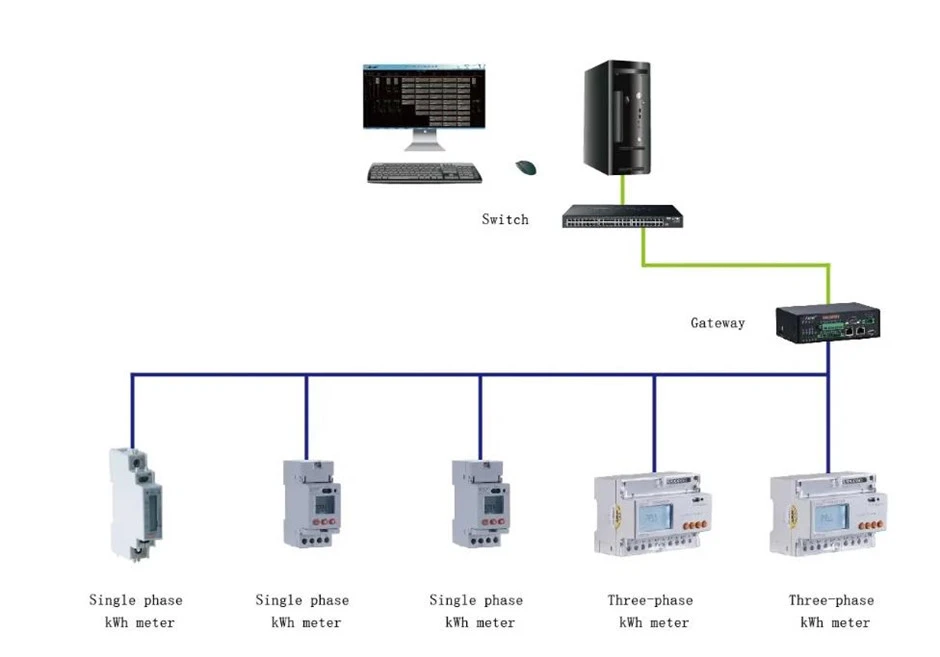

Тренутно Ацрел има три препаид бројила енергије, АДЛ100-ЕИ једнофазна препаид бројила са уводном контролом, АДЛ300-ЕИ трофазна препаид бројила са уводном контролом, и АДФ400Л препаид бројила енергије, они се широко користе за израчунавање једнофазне и трофазне активне енергије на фреквенцији од 50 Хз. Бројило има функције препаид-а, контроле оптерећења и РС485 комуникације, итд. Унутрашња бројила имају малу паузу за задржавање да би се укључила или искључила струја. Са Ацрел ИоТ ЕМС платформом може да се реализује даљинско управљање напајањем. Ова бројила испуњавају одговарајуће техничке захтеве електронских бројила снаге у стандардима ИЕЦ62053-21, ИЕЦ62053-22.

Технички параметар		АДЛ300-ЕИ
Напон	Референтни напон	3220/380V
	Референца фреквенција	50Хз
	Потрошња	<4va(each>
Тренутни	Улазна струја	1(6)A,10(80)A
	Стартна струја	Повежите се директно: {{0}}.004 Иб, повежите се преко ЦТ: 0,002Ин
	Потрошња	<4va (maximum="">
Меасуремент перформансе	Тачност од мерење	0.5с класа
Прецизност сата		Грешка Мања или једнака 0.5с/д
Активан пулс	Ширина импулса	80ms±20ms
	Пулсна константа	6400 имп/кВх, 400 имп/кВх
Цоммуницати он	Приступ	РС485 (А плус, Б-)
	Режим везе	Оклопљени проводници упреденог пара
	Протокол	МОДБУС{0}}РТУ

Назив функције	Опис функције		Функција обезбедити
	АДЛ300-ЕИ	АДЛ100-ЕИ
Мерење кВх	Укупно активних кВх (укупно позитивних и негативних)		■
Мерење електричних параметрима	У,И,П,К,С,ПФ,Ф		■
Пре{0}}плаћени режим	Преко РС485 комуникације препаид допуна, шифровање података		■
Контрола	Уграђени-помоћни-помоћни-релеј великог капацитета за постизање учитавање укључено-искључено контроле		■
ЛЦД дисплеј	ЛЦД екран од 8 бита		■
Комуникација	Комуникациони интерфејс: РС485, Комуникација протокол: МОДБУС-РТУ		■
Више{0}}тарифни	4 тарифне стопе, 14-временски интервал по дану		□F

（■: means standard; □: means optional）

Белешка:Функција пре{0}}паид режима се може постићи само са пре-паид системом који је дизајнирао Ацрел Цо, Лтд.

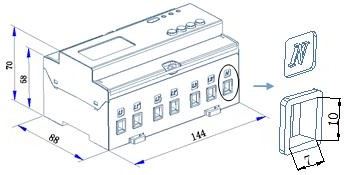

Директна веза

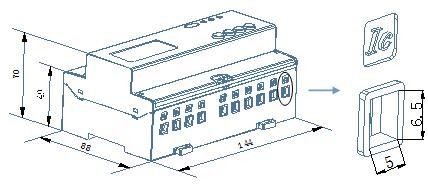

Повежите се преко ЦТ

Note: The torque of direct connect should not be greater than 4.0N·m, and the torque of connecting via CT should not be greater than 2.0N·m.

АДЛ300-ЕИ Трофазне четири линије директно повезују

АДЛ300-ЕИ Трофазне четири линије повезују се преко ЦТ

Помоћна функција
