Апстракт: Овај рад представља примену Ацрел ДЈСФ1352-РН ДЦ мерача енергије на страни једносмерне струје фотонапонског система у Нигерији. Углавном се користи за мерење једносмерне струје у фотонапонском систему и сарађује са Холовим сензором струје за мерење, комуникацију и контролу система кола.
1. Преглед пројекта
Компанија се налази у Нигерији и нова је енергетска компанија. Углавном се бави пројектима фотонапонске производње електричне енергије у Африци. Купац жели да користи ДЦ мераче и хол сензоре за праћење струје и напона на ДЦ страни фотонапонског система.
2. ДЈСФ1352-РН Мерачи једносмерне струје
ДЈСФ1352-РН мерач једносмерне струје монтиран на шину дизајниран за базне станице за телекомуникације, стубове за пуњење једносмерном струјом, соларне фотонапонске и друге апликације, ова серија мерача може мерити напон, струју, снагу и енергију унапред и уназад и тако даље у ДЦ систему. Стварно коришћење сајта, можете мерити укупну снагу, али и мерити енергију у одређеном временском периоду. Резултати испитивања се могу користити за локални приказ, али и са индустријском контролном опремом, компјутерима за формирање мерног и управљачког система.
Мерач може имати инфрацрвени комуникациони интерфејс и РС-485 комуникациони интерфејс, и истовремено подржава Модбус-РТУ протокол и ДЛТ645-97 (07). Мерач може имати релејни алармни излаз и функцију дигиталног улаза; Можете подесити однос , аларм и комуникација преко тастера на панелу бројила према различитим захтевима. Мерач може имати снимање догађаја прекидача (Модбус протокол), записе о програмирању и подешавању догађаја (645 протокол), функцију тренутног и временског замрзавања података (645 протокол), максимална и минимална вредност функције снимања напонске и струјне снаге.

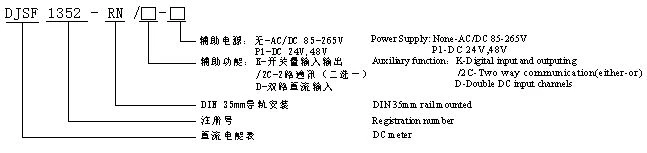

3. Опис типа и функције
Напомена: када је изабрана функција двоструког ДЦ улаза (Д), ако се улаз Холовог струјног сензора користи у
струјни канал, потребно је обезбедити модул за напајање за напајање другог Холовог сензора; ако Д функција није обезбеђена, може се користити уграђено напајање електричног бројила.
технички параметри | Индекс | |||||
Улазни | Номинална вредност | Опсег улазног напона | Тренутни улаз | |||
ДЦ 0-1000В | Холов сензор: 0-20мА, 4-20мА, 0-5В, 0-10В и тако даље. | |||||
Преоптерећење | 1,2 пута оцењено (континуирано); 2 пута оцењено/1 секунда; | |||||
Потрошња струје | Напон: ≤0.2ВА, струја ≤0.1ВА | |||||
Класа тачности | Класа 1 | |||||
Функција | Приказ | 8-битни сегментни ЛЦД екран (ЛЦД) | ||||
Комуникациони интерфејс | РС485 (две опције) | |||||
Комуникациони протокол | Модбус-РТУ, ДЛ/Т 645-2007 | |||||
Свитцх | Прекидач излаза | 2 релејна излаза, 2А/30ВДЦ или 2А/250ВАЦ | ||||
Пребаците улаз | 2 улаза са сувим контактом | |||||
Пулсни излаз | Други импулсни излаз, енергетски импулсни излаз | |||||
Погледајте екран СИС- [ГГ] гт;ПЛУС у подешавањима менија мерача. На пример: Мерач приказује 100, што је 100 имп/кВх | ||||||
Напајање | Опсег напона | АЦ/ДЦ 85-265В или ДЦ24В(±10%) или ДЦ48В(±10%) | ||||
Потрошња струје | ≤ 3W | |||||
Издржљиви напон фреквенције напајања | Напајање // Улаз напона // Улаз струје // Релејни излаз и прекидачки улаз // Комуникациони интерфејс / / Импулсни излаз 3кВ/1мин Напајање // Релејни излаз // Напонски улаз // Струјни улаз 3кВ/1мин Импулсни излаз // Комуникациони интерфејс // Улаз прекидача 2кВ/1мин | |||||
Импулсни отпорни напон | ±6КВ | |||||
Отпор изолације | ≥ 40M Ω | |||||
Просечно радно време без баријера | ≥50000h | |||||
Животна средина | Температура | Нормална радна температура: -25 °Ц ~ +65 °Ц; Гранична радна температура: -40 °Ц ~ +70 °Ц; Температура складиштења: -40℃～+80℃ | ||||
Влажност | ≤93% РХ, без кондензације, без корозивног гаса | |||||
Домет | ≤2500m | |||||
4. Трансформатор струје Хола са подељеним језгром
Тип | Номинална струја | Декларисаног излаза | Меасуринг Апертуре | Напајање |
АХКЦ-ЕКА | 0-(50-500)A | 5V/4V | Φ20мм | ±15V |
АХКЦ-ЕКАА | ДЦ 0-(50-500)А | 4-20мА | Φ20мм | 12V/24V |
АХКЦ-ЕКДА | АЦ 0-(50-500)А | 4-20мА | Φ20мм | 12V/24V |
АХКЦ-ЕКБ | 0-(200-1000)A | 5V/4V | Φ40мм | ±15V |
АХКЦ-ЕКБА | ДЦ 0-(200-1000)А | 4-20мА | Φ40мм | 12V/24V |
АХКЦ-ЕКБДА | АЦ 0-(200-1000)А | 4-20мА | Φ40мм | 12V/24V |
АХКЦ-ЕКЦ | 0-(500-1500)A | 5V/4V | Φ55мм | ±15V |
АХКЦ-ЕКЦА | ДЦ 0-(500-1500)А | 4-20мА | Φ55мм | 12V/24V |
АХКЦ-ЕКЦДА | АЦ 0-(500-1500)А | 4-20мА | Φ55мм | 12V/24V |
АХКЦ-К | 0-(400-2000)A | 5V/4V | 64*16мм | ±15V |
АХКЦ-КАА | ДЦ 0-(400-2000)А | 4-20мА | 64*16мм | 12V/24V |
АХКЦ-КДА | АЦ 0-(400-2000)А | 4-20мА | 64*16мм | 12V/24V |
АХКЦ-Х | 0-(500-3000)A | 5V/4V | 82*32 | ±15V |
АХКЦ-КА | 0-(500-5000)A | 5V/4V | 104*36 | ±15V |
АХКЦ-ХБ | 0-(2000-8000)A | 5V/4V | 132*52 | ±15V |
0-(10000-20000)A | 5V/4V | 132*52 | ±15V | |
0-(25000-40000)A | 5V/4V | 132*52 | ±15V | |
АХКЦ-ХБАА | ДЦ0-(2000-8000)А | 4-20мА | 132*52 | 12V/24V |
ДЦ0-(10000-20000)А | 4-20мА | 132*52 | 12V/24V | |
ДЦ0-(25000-40000)А | 4-20мА | 132*52 | 12V/24V | |
АХКЦ-ХБДА | АЦ0-(2000-8000)А | 4-20мА | 132*52 | 12V/24V |
АЦ0-(10000-20000)А | 4-20мА | 132*52 | 12V/24V | |
АЦ0-(25000-40000)А | 4-20мА | 132*52 | 12V/24V |
5. Захтеви купаца
客户 有 一个 太阳能 混合 动力 系统 .ПВ 板, 电池 储能 与 柴油 发生器 电信 站, 三者 连接 到 同 一根 母线. 客户 想 用 直流 仪表 来 监测 母线 的 电流 电压. 他们 的 太阳能 系统 是 电信 基站, 辅助电源是ДЦ48В, 电流是ДЦ100А.
Купац има соларни хибридни систем. ПВ панел, складиште батерија и дизел генератор за телекомуникациону станицу，Сва 3 система су повезана на једну сабирницу. Желе да знају очитавање ват сати са сабирнице помоћу ДЦ мерача. А њихов соларни сајт је телеком сајт. напон напајања је ДЦ 48В, струја је ДЦ100А.
Библиографија
1. Решења за микро-мрежни систем предузећа 2021.04
