Апстракт: Ацрел бежични уређај за температуру директно преноси вредности температуре и влажности преко АТЦ600-Ц примопредајника и АТЕ200 температурног сензора, АХЕ бежичног сензора температуре и влажности и повезује се са ПЛЦ-ом корисника за контролу комуникације.
1. Преглед пројекта
Турски купац има пројекат који треба да промени жичано мерење температуре ПТ100 у бежично и да се повеже са ПЛЦ-ом преко 485 комуникационог порта нашег пријемника за аутоматску контролу температуре.
2. Презентација производа
Ацрел бежични температурни систем је погодан за 3-35кВ унутрашње прекидаче, укључујући уграђене-прекидаче, прекидаче за ручна колица, фиксне прекидаче и петље-мрежне прекидаче. Такође је погодан за 0.4кВ нисконапонске-напонске склопне зупчанике као што су фиксни прекидачи и фиоке. Бежични температурни сензори могу да се инсталирају на било којој тачки грејања у прекидачима, уређај користи технологију бежичног преноса података за пренос у реалном-времену надгледаних података о температури и приказује те податке на АРТМ-Пн локално. Поред тога, може се умрежити преко РС485 порта за даљински интелигентни надзор.
Бежични сензор температуре и влажности АХЕ100 се углавном користи за детекцију температуре и влажности унутар опреме као што су разводни ормари средњег и високог напона, прикључне кутије, прстенасти главни ормари, кутијски трансформатори и окружење просторије за дистрибуцију енергије. Модул усваја посебну шкољку, која има добар ефекат вентилације и изврстан изглед, који може ефикасно заштитити унутрашње компоненте и повећати век трајања.

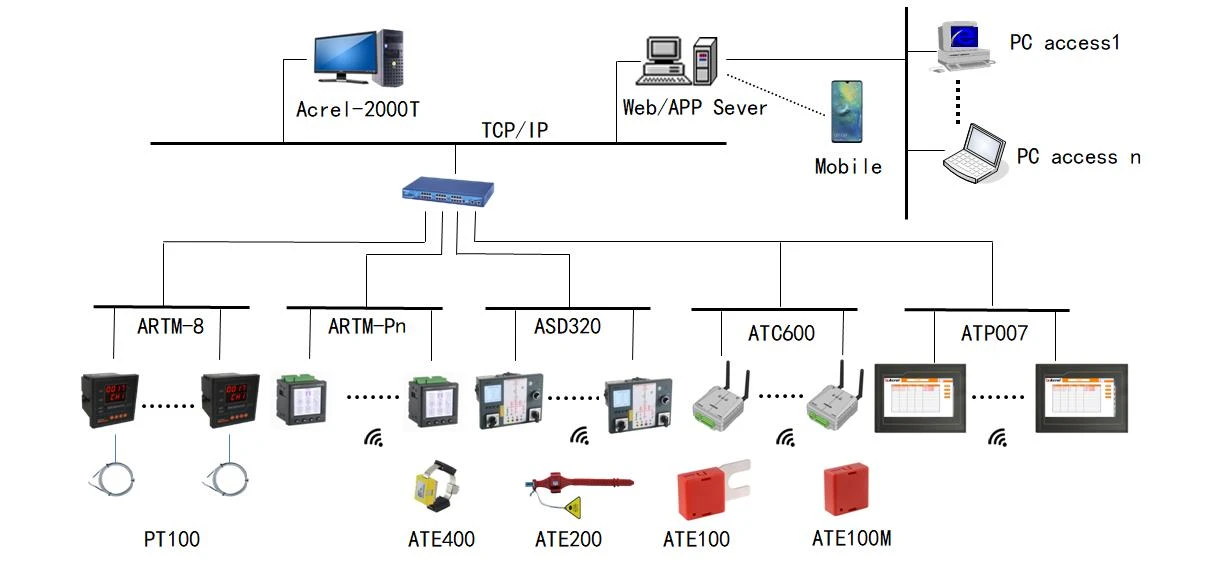

2.1. Топологија мреже

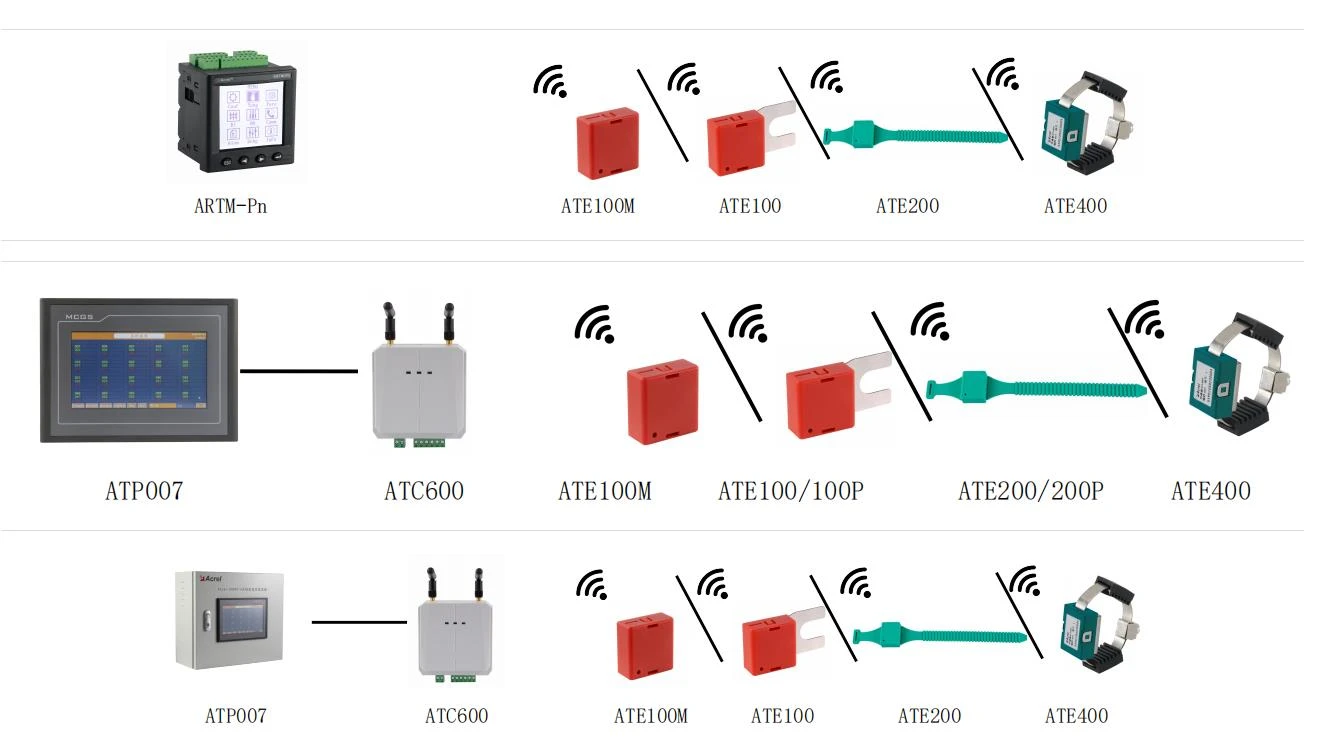

Слика 1
Слика 2
Поклапање екрана осетљивог на додир: АТЦ600-Ц:
Напомена: Екран осетљив на додир је повезан са АТЦ600-Ц преко РС485 интерфејса да би се реализовао централизовани приказ температуре и влажности, а један АТЦ600-Ц може да прими 240 сензора температуре и влажности.

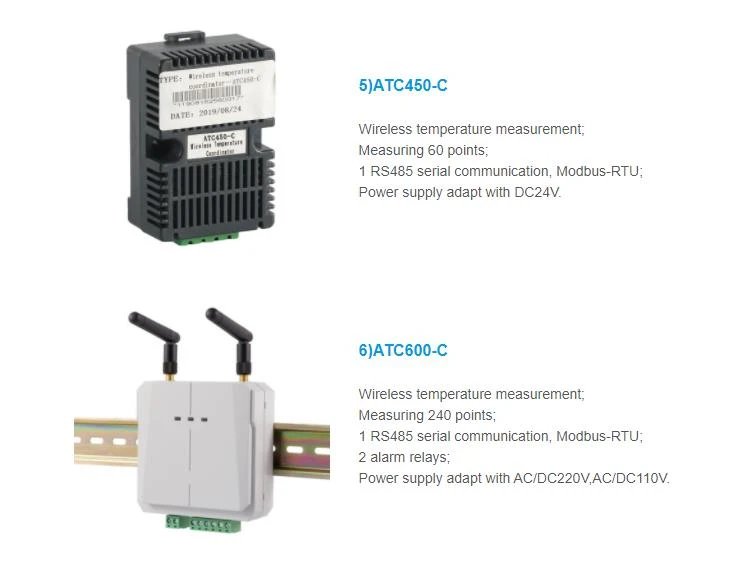

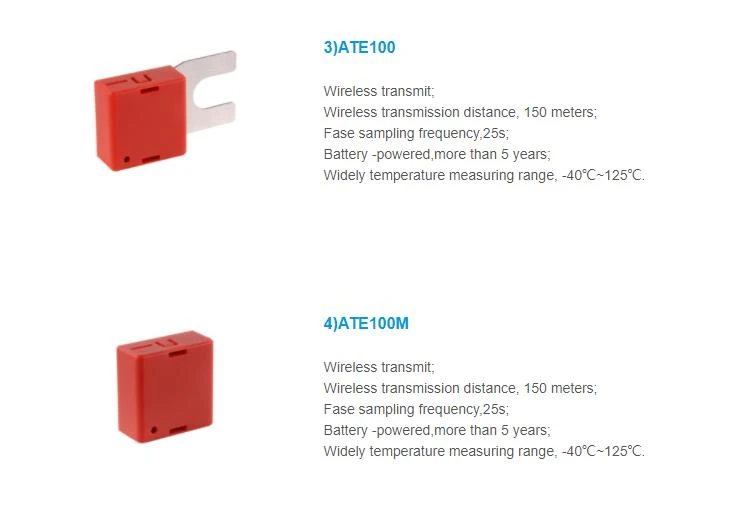

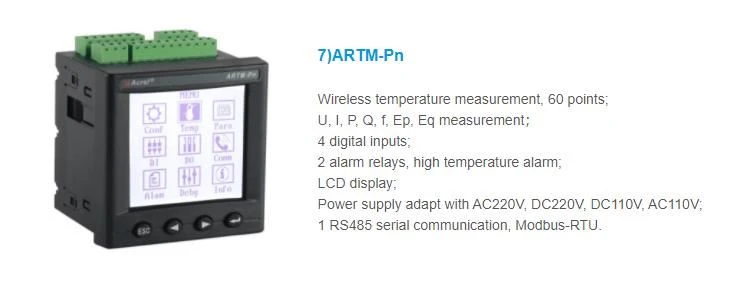

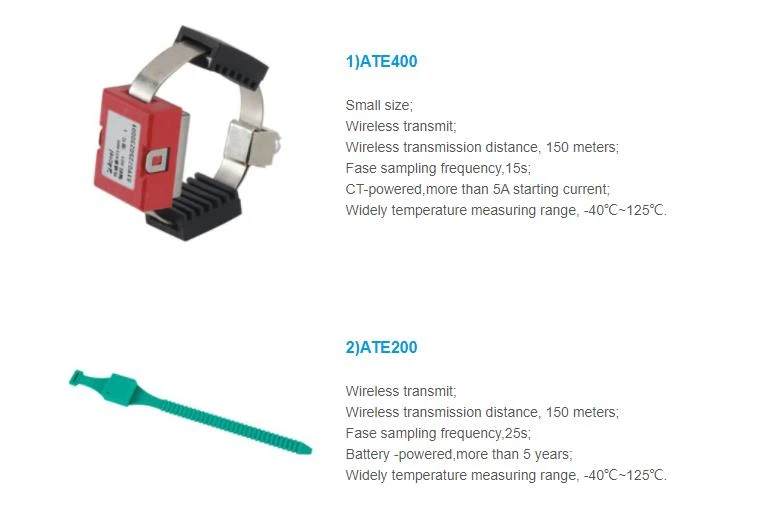

2.2 Повезани производи

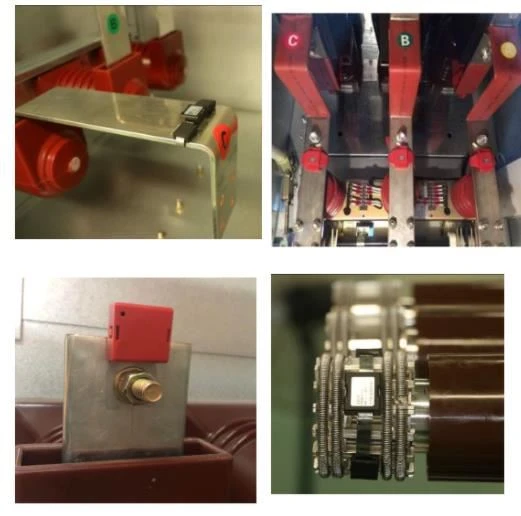

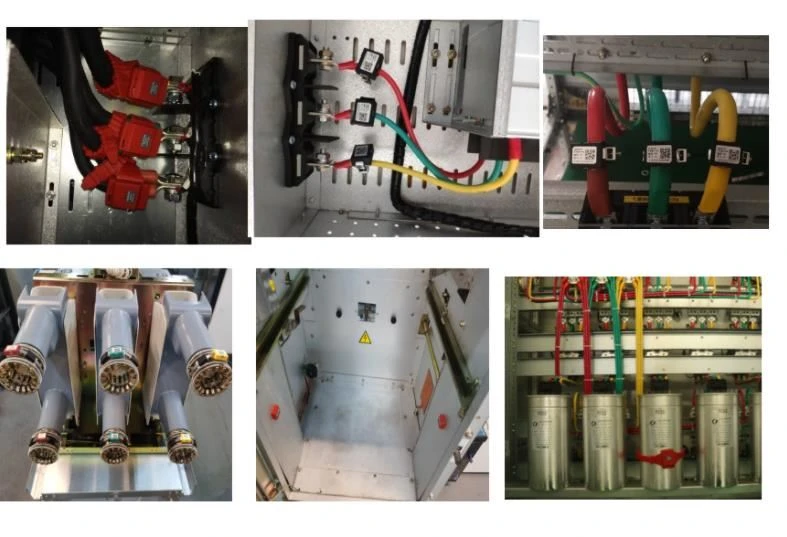

3. Слика за инсталацију
