Ацрел пружа решења за места Зимских олимпијских игара у Пекингу
1.Овервиев
The Beijing Winter Olympics will be grandly opened on February 4, 2022. This is a major landmark event at an important historical node in my country. It is an important opportunity to show the country's image, develop the country and inspire the national spirit. As the grand event draws nearer, as an important basic condition for hosting the Olympic Games, the construction of the venues for the Beijing Winter Olympics has always attracted much attention, and the stable and reliable operation of the power supply and distribution system of the venues is the top priority.The outdoor environment of the site is relatively harsh, and the temperature is as low as minus 20 degree . In order to ensure reliable power supply, each headquarters conducts power supply support capability tests according to the power supply duties, and tests the power supply tasks, main power supply and self-provided emergency power supply of each venue. Supply situation, operation of important loads, relay protection action, emergency response plan, spare parts, logistics support, etc. Acrel Electric provides solutions for intelligent monitoring of distribution boxes and environmental regulation in boxes for the Winter Olympics, and conducts online real-time management of power supply and power protection equipment such as cable branch boxes, ATS power boxes, and UPS power boxes. The edge computing gateway collects the electrical data, temperature and humidity, condensation, contact temperature and other data inside the indoor and outdoor power distribution cabinets and automatically adjusts them to achieve good operating conditions, realizing intelligent monitoring from the UPS to the low-voltage switch at the end of the venue for the Winter Olympics , to provide emergency support in a timely manner and improve the reliability of power supply.

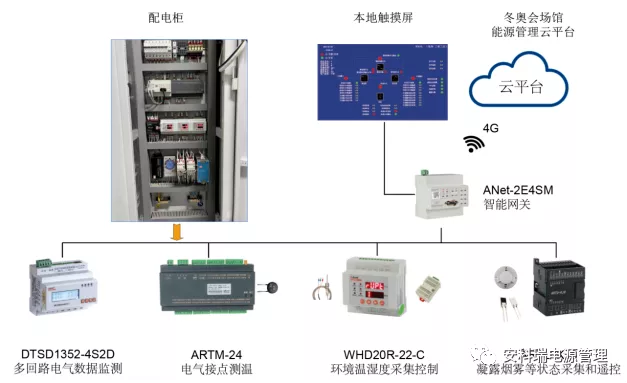

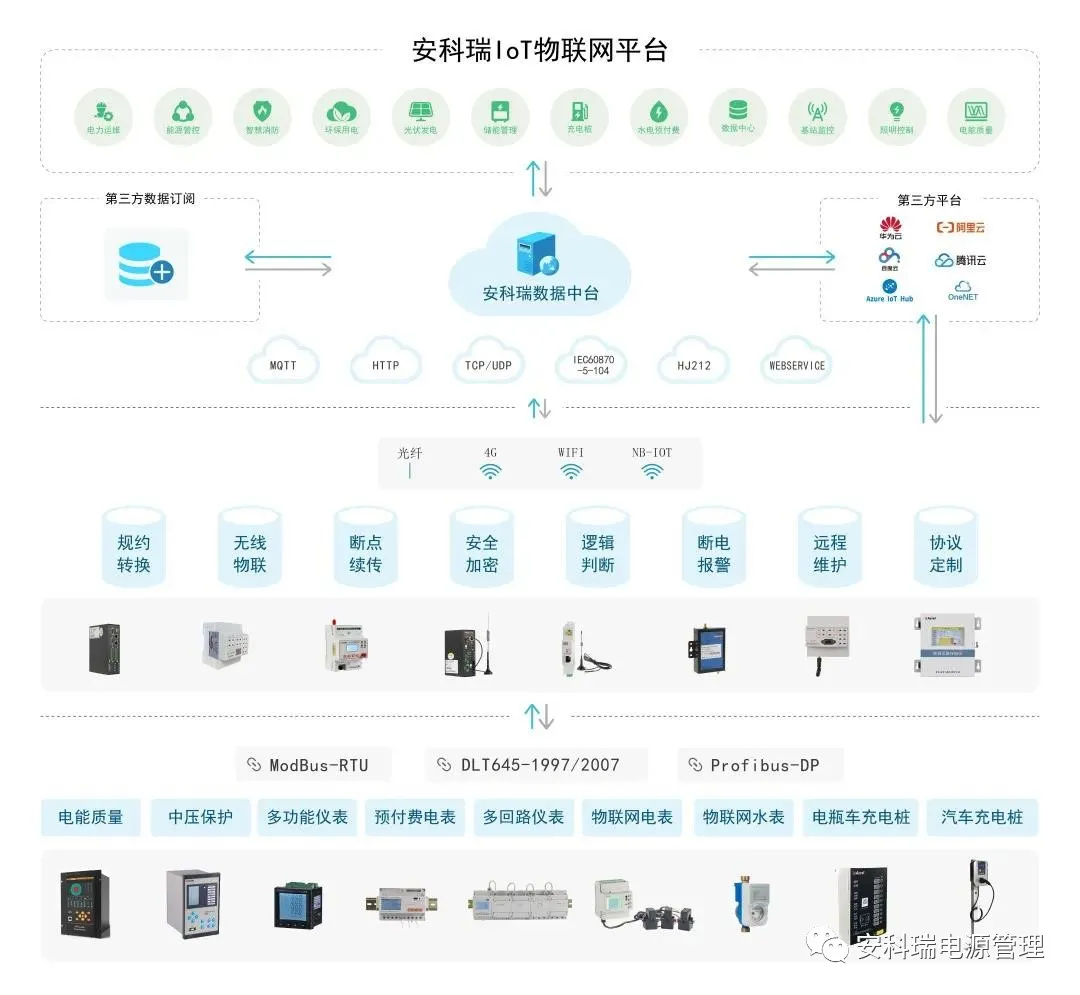

Систем се може поделити на три слоја: слој уређаја на терену, слој мрежне комуникације и слој управљања платформом.Field device layer: including DTSD1352-4S2D-MK, DTSD1352-4S2D, ARTM-24, WHD46-33-C,WHD20R-22-C, ARTU-KJ8 and other signal acquisition equipment, used to collect electrical operation in indoor and outdoor distribution boxes Parameters, electrical contact temperature, ambient temperature and humidity in the box, condensation, smoke and other data, and can be automatically controlled by the built-in logic of the ANet-2E4SM intelligent gateway to adjust the temperature and humidity to maintain a good operating environment inside the distribution box.Network communication layer: including ANet-2E4SM intelligent gateway. The gateway actively collects the data of the field device layer equipment, and can perform protocol conversion, data storage, and upload the data to the local touch screen and the designated server port through the 4G network. Temperature and humidity control equipment. Управљање платформом: велика платформа за управљање енергијом на Зимским олимпијским играма.Сајт углавном прати и контролише три типа разводних кутија, укључујући кабловске разводне кутије, аутоматске расклопне кутије АТС напајања и УПС кутије за напајање, како би се осигурао стабилан и нормалан рад разводних кутија у тешким хладним окружењима. Постоји више од 500 разводних кутија ова три типа укључених у даљински надзор, а решења за различите разводне кутије се такође мало разликују.3.1 Конфигуришите инвентар уређаја3.2 Имплементирајте функцијуПратите електричне параметре струјног круга разводне кутије. Када је температура у кутији прениска, притисните алармни сигнал и покрените грејање. Аларм за превисоку температуру конектора кабла.Откривена кондензација за покретање аларма за грејање и вентилацију Детекција статуса напајања утичнице. Усвојите ИЕЦ60870-5-104 протокол за отпремање на платформу за управљање енергијом на Зимским олимпијским играма преко АПН усмерене мреже.3.3 Конфигуришите инвентар уређаја
3.4 Имплементирајте функцију

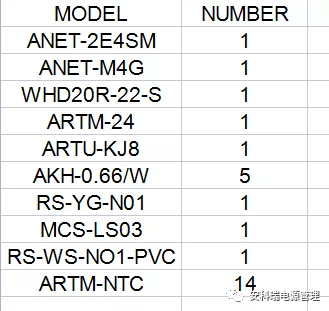

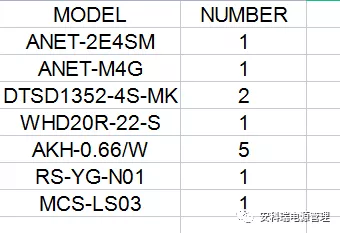

Када је температура у кутији прениска, притисните алармни сигнал и покрените прикупљање температуре конектора грејног кабла, аларм превисоке температуре. Аларм за кондензацију је детектован и вентилација грејања је активирана Димни аларми и аларми за температуру и влажност. Усвојите ИЕЦ60870-5-104 протокол за отпремање на платформу за управљање енергијом на Зимским олимпијским играма преко АПН усмерене мреже3.5 Конфигуришите инвентар уређаја
3.6 Имплементирајте функцијуКада је температура у кутији прениска, притисните алармни сигнал и покрените грејање. Унутрашњи аларм превисоке температуре. Грејање кондензације. Неправилан аларм за батерију. Аларм за квар претварача. Усвојите ИЕЦ60870-5-104 протокол за отпремање на платформу за управљање енергијом на Зимским олимпијским играма преко АПН-а усмерена мрежаThe opening of the Winter Olympics is imminent. In order to ensure the normal operation of the on-site power distribution system, Acrel arranged for engineers to maintain on-site and provide technical support for winning the tough battle of power protection for the 2022 Beijing Winter Olympics.Acrel has been deeply involved in intelligent power distribution for many years, and currently more than 14,000 solutions are running all over the country. The company has accumulated a lot of experience from terminal sensors, edge computing gateways to cloud platforms, and provides data support and solutions for weak links in power distribution systems in various environments to improve power supply reliability. Acrel will help this time with practical actions. The Winter Olympics were a complete success.
