Опис производа
 Ацрел мерни струјни трансформатор има примарни опсег мерења струје од 5-3000А, ниво тачности од 0,2 класе или 0,5 класе, трансформише високу струјну вредност у 5А или 1 А, намењен индустријском мерењу , и може се користити заједно са обрачунским мерачем електричне енергије, а мерење је тачно и поуздано. |
Наш струјни мерни трансформатор користио је преклопни дизајн, прелеп изглед и практично ожичење. Одабрани материјал преклопног поклопца од провидног поликарбоната може јасно видети ожичење секундарног кабла. Кружни комбиновани тип рупа се може користити као сигнал наизменичне струје који пролази кроз компоненте подешавања кабла и сабирнице и обично се користи у комбинацији са електричним мерним инструментима.

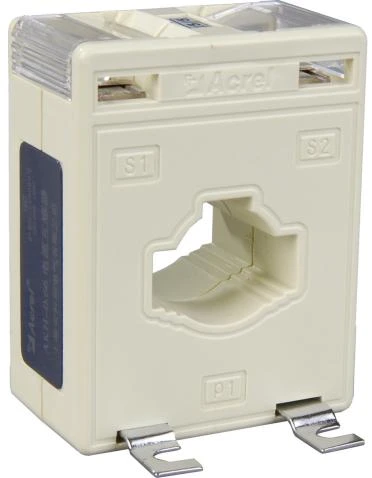

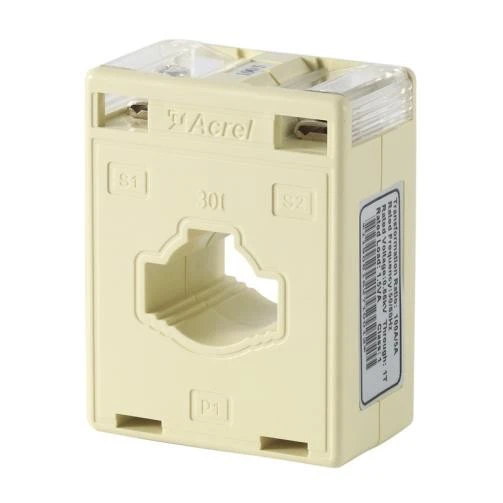

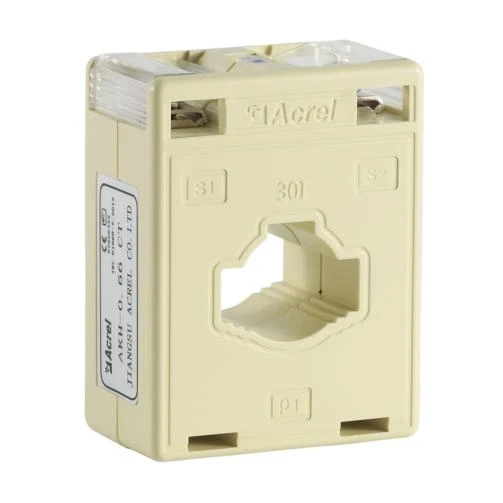

Изглед
 |  |
Параметерс
Ратио | Class Burden (VA/Ω) | Окреће се | Тип сабирнице (мм)/КОЛ | Пречник (мм) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 3010/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 4010/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 6010/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 8010/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
Димензије
Величина (мм) Режим | Димензије | Холе Сизе | Величина инсталације | |||||
W | H | D | a | e | Φ | M | N | |
30 I | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 I | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |

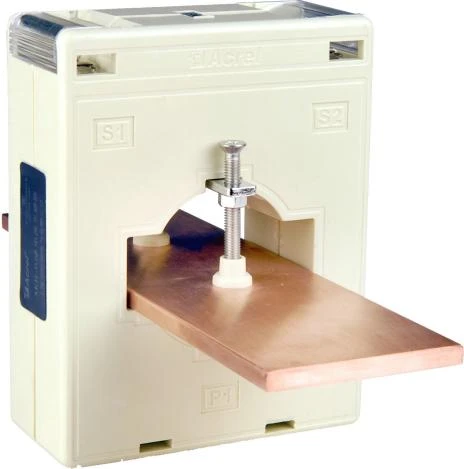

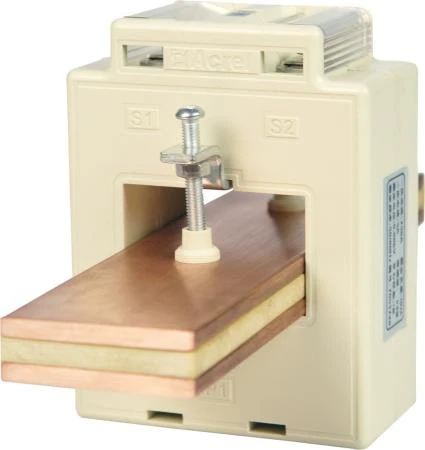

Ови ЦЕ{0}}сертификовани струјни трансформатори омогућавају да један кабл, више каблова или једна сабирница прођу кроз отвор ЦТ.
Користите окружење
● Rated working voltage AC {{0}}.66kV (equivalent to AC0.69kV, GB156-2003)
● Rated frequency 50-60Hz
● Ambient temperature -30 degree 70 degree
● Altitude Less than or equal to 3000m
● Power frequency withstand voltage 3000V/1min 50Hz
● Used in places where there is no direct rain or snow, no serious pollution and severe vibration
 |  |  |

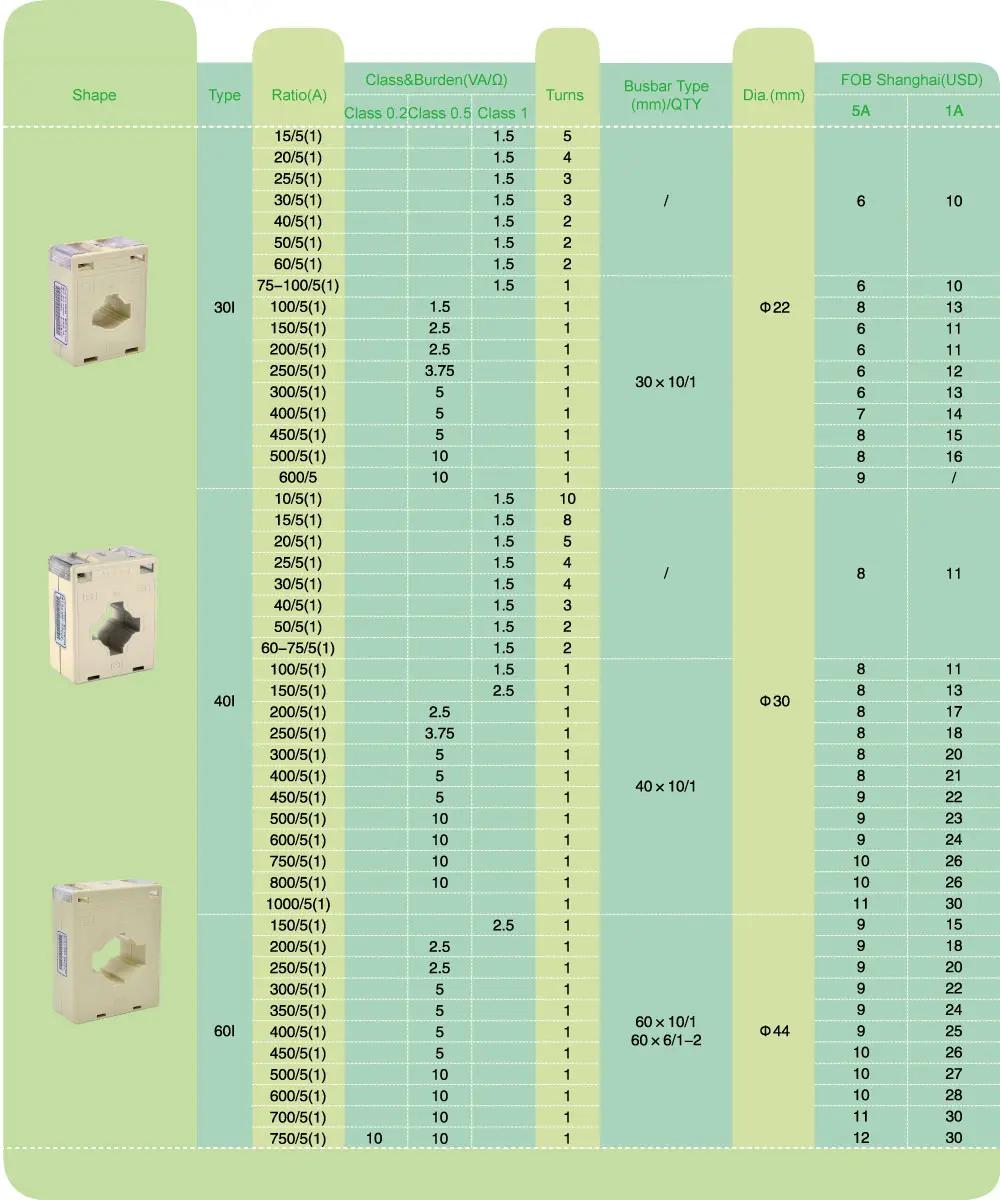

Цитат
Hot Tags: мерни струјни трансформатор
