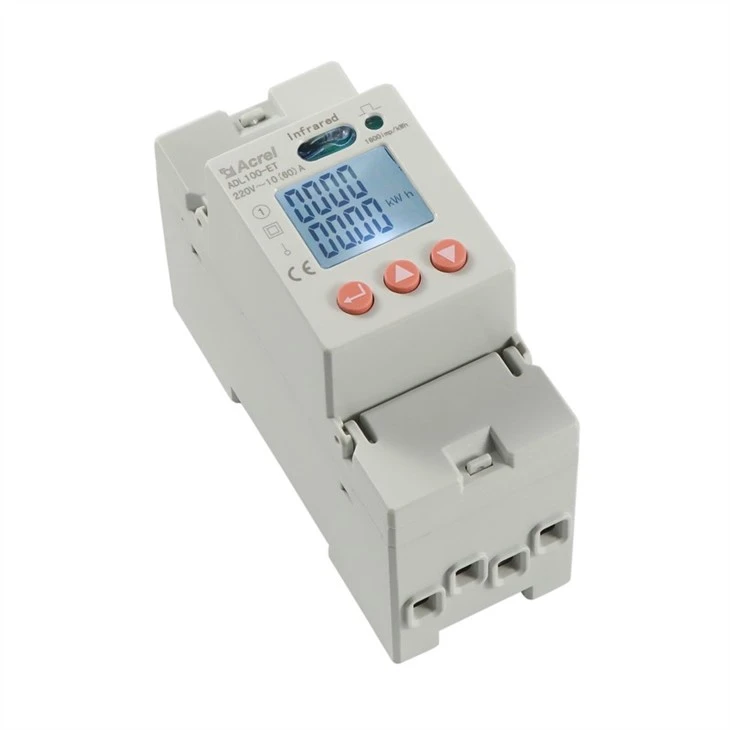

Једнофазни мерач кВх

● Референтни напон: АЦ 220В
● Улазна струја: 10（60）А
● Мала компактна величина
● Мерење различитих параметара електричне енергије
● Вишеструка/флексибилна тарифа
● РС485 (МОДБУС-РТУ)
● Модел: АДЛ100

Опис

АДЛ100 монофазни бројило је дизајнирано за једнофазно мерење активне енергије на нисконапонским системима, у исто време може да мери електричне параметре као што су напон, струја, снага и тако даље. Такође се може изабрати РС485. Овај мерач снаге има предности мање запремине, високе прецизности, добре електромагнетне компатибилности, једноставне инсталације итд. Сва бројила испуњавају сродне техничке захтеве електронских мерача снаге у ИЕЦ62053-21,ИЕЦ62053-22 стандардима.

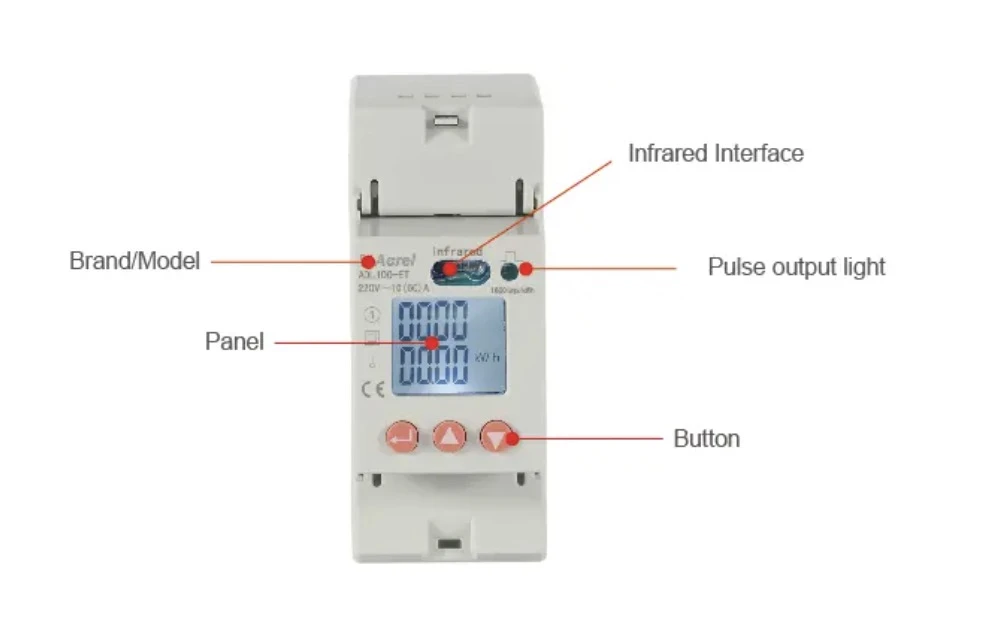

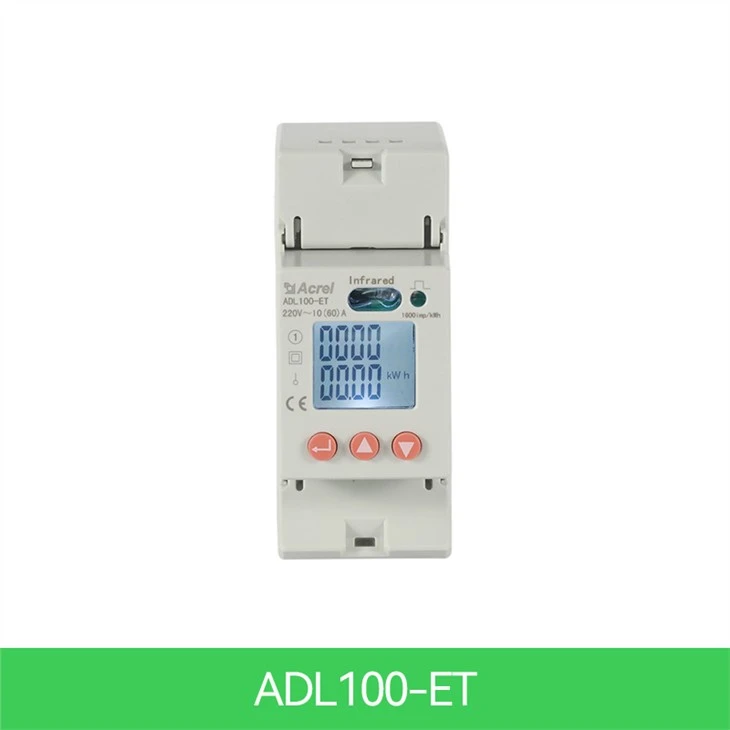

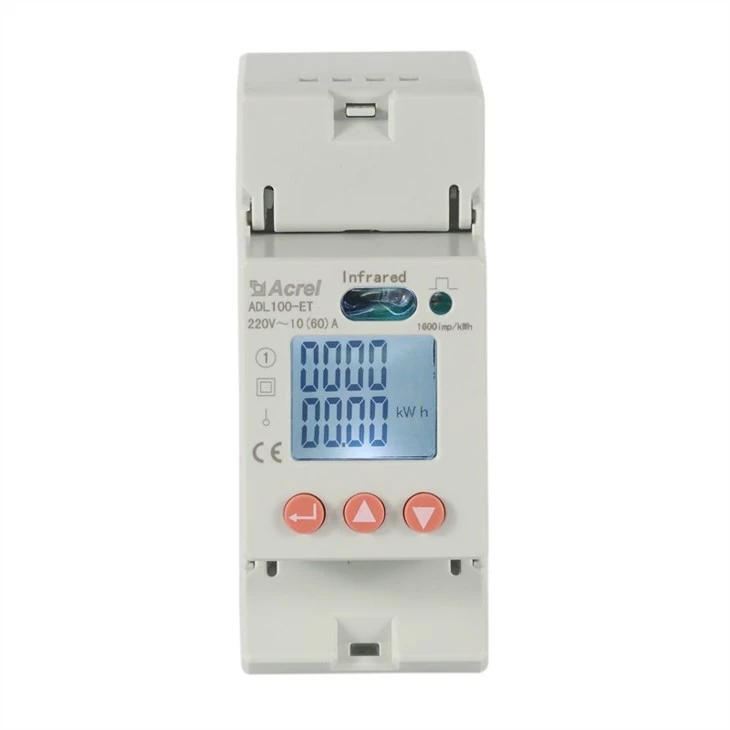

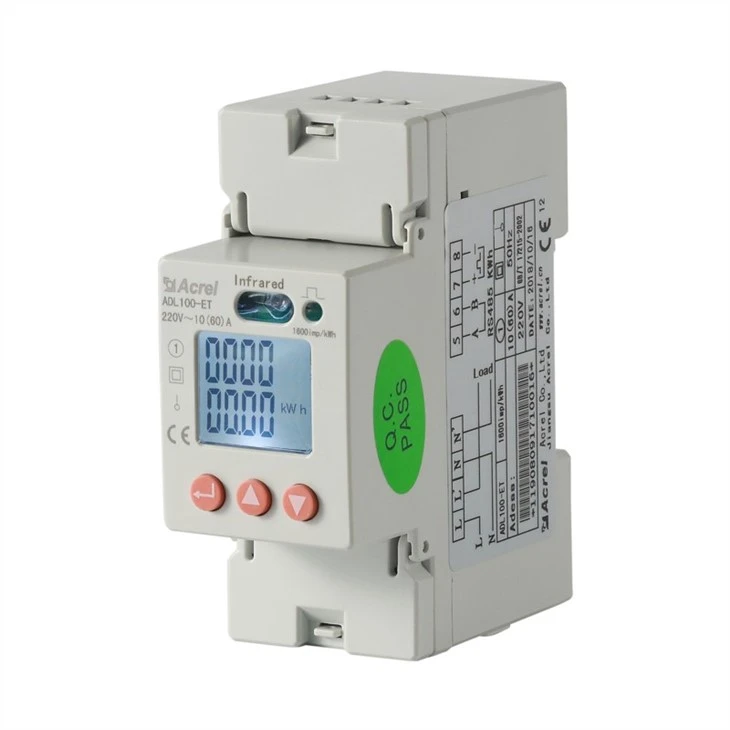

Изглед

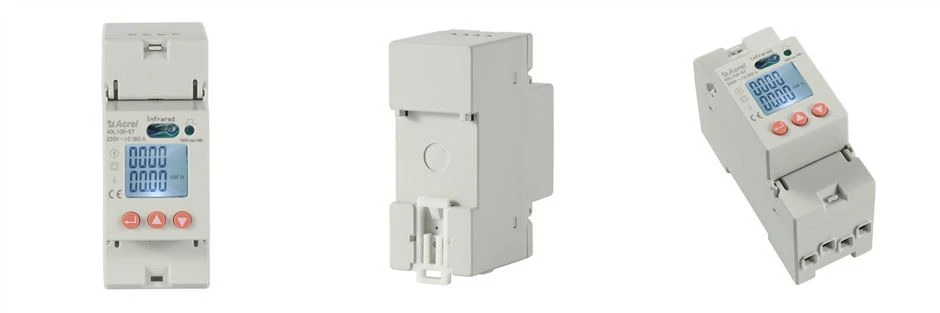

1.1

Параметар

Улазни напон	Референтни напон	АЦ 220В
	Референтна фреквенција	50Хз
	Потрошња енергије	<10VA
Улазна струја	Основна струја	10A
	Максимална струја	60A
	Стартна струја	4‰Иб
	Потрошња	<4VA (Maximum current)
Перформансе мерења	Тачност мерења	1цласс
Перформансе мерења	Опсег мерења	000000.00~99999999 кВх
Прецизност сата		Грешка Мања или једнака 0.5с/д
Активни пулс	Ширина пулса	80±20мс
Активни пулс	Пулсна константа	1600 имп/кВх, ЛЕД

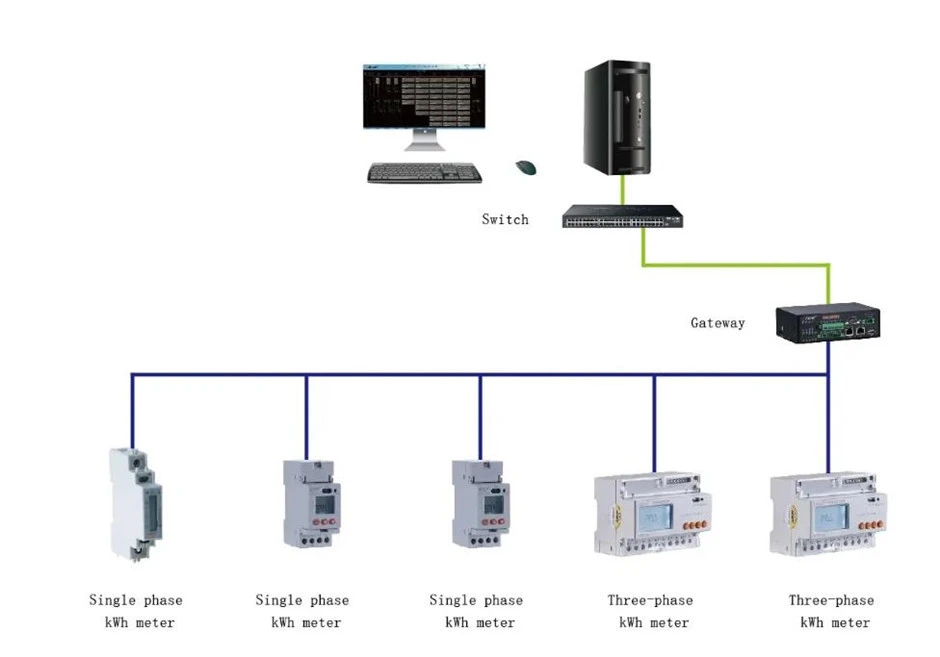

Комуникација	Интерфејс	РС485(А+,Б-)
	Режим везе	Оклопљени проводници упреденог пара
	Протокол	МОДБУС-РТУ

Функција

intro

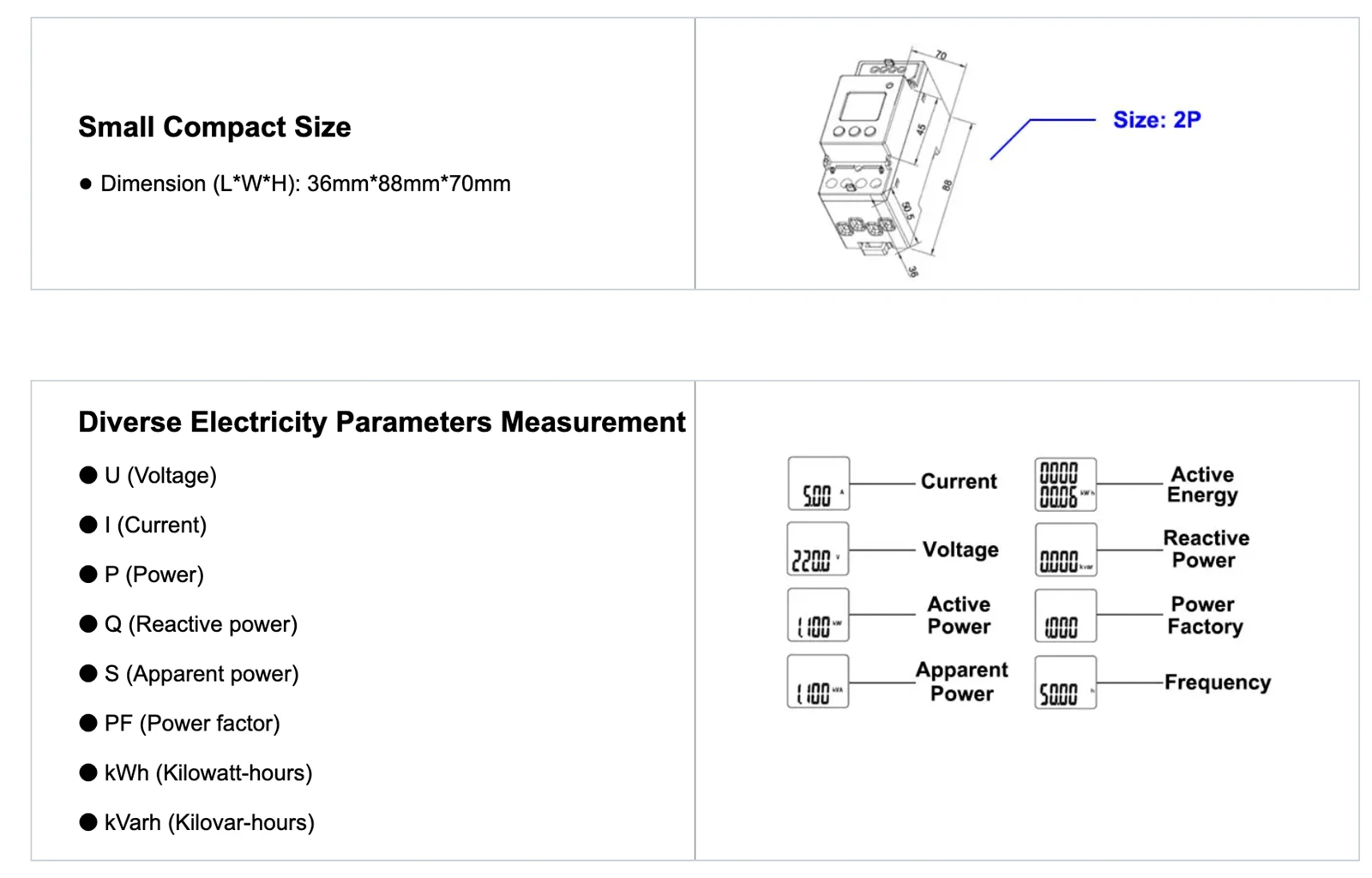

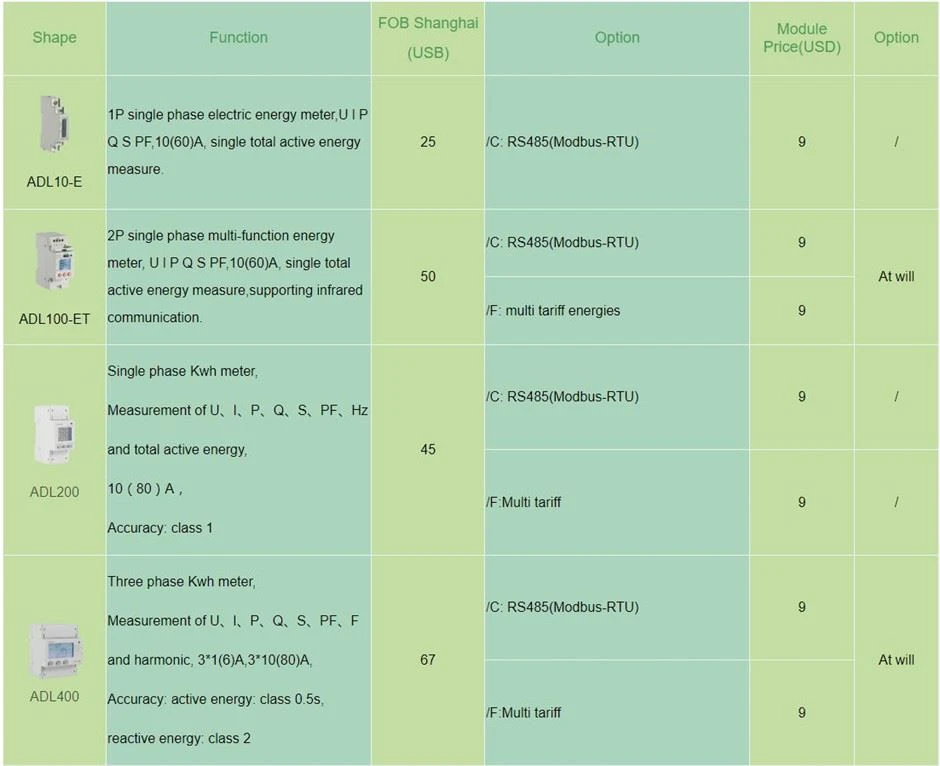

Функција	Опис функције	Функција обезбеђује
Мерење кВх	Монофазни активни кВх (позитивни и негативни)	■
Мерење електричних параметара	Напон, струја, активна снага, реактивна снага, привидна снага, фактор снаге и фреквенција	■
ЛЦД екран	ЛЦД од 8 бита	■
Програмирање кључева	3 тастера за подешавање параметара као што су код, адреса, брзина преноса, вишетарифни и комуникациони протокол	■
Пулсни излаз	Импулсни излаз активне енергије	■

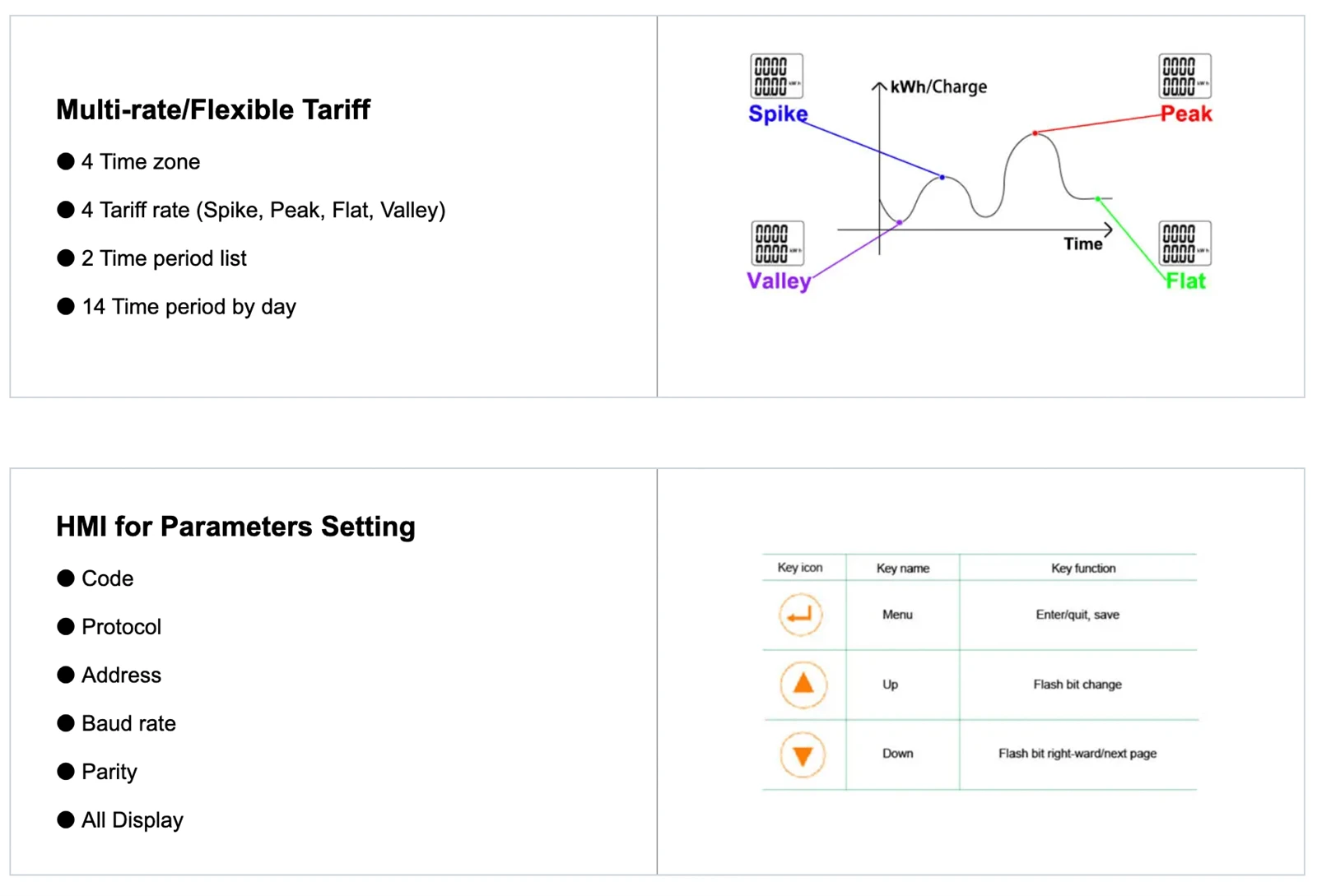

Вишетарифни	Прилагодите 4 временске зоне, 2 листе временских интервала, 14 временских интервала по дану и 4 тарифне стопе	□F
Комуникација	Комуникациони интерфејс: РС485, Комуникациони протокол: МОДБУС-РТУ	□C
Комуникација	Инфрацрвена комуникација	■

function-min

function2-min

Димензије

1.2_

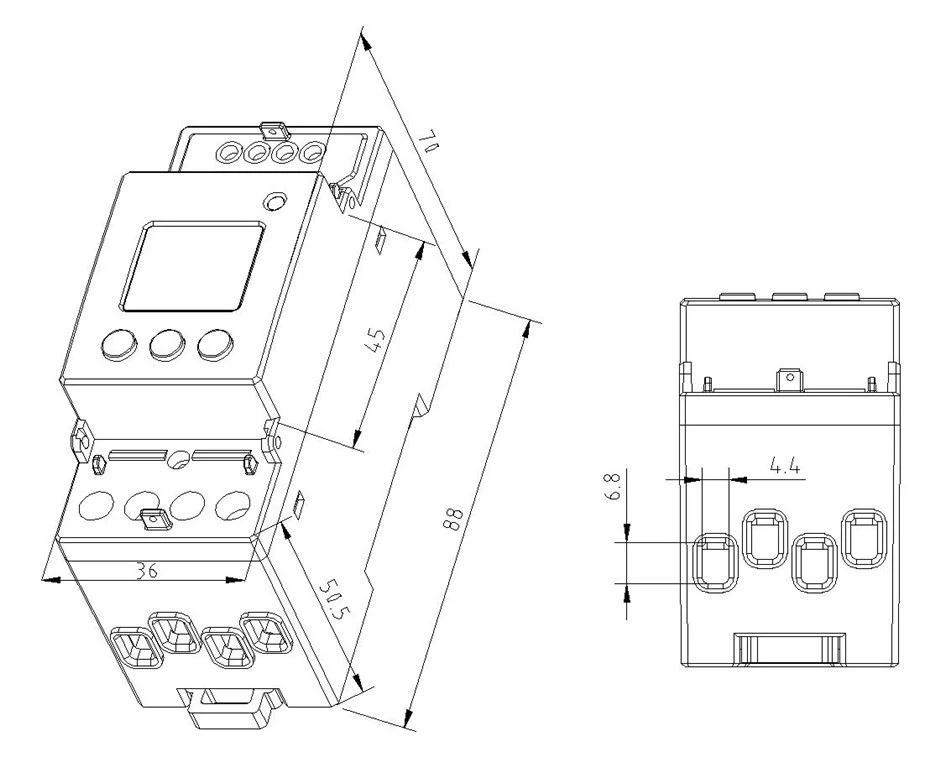

Димензије инструмента

Напомена: Обртни момент не би требало да буде већи од 4.0Н·м

1.3

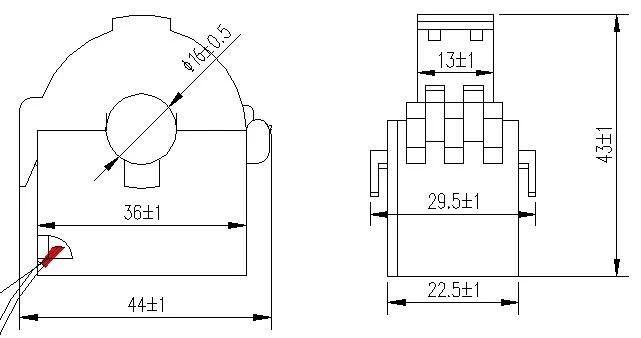

Спољне димензије трансформатора

Ожичење

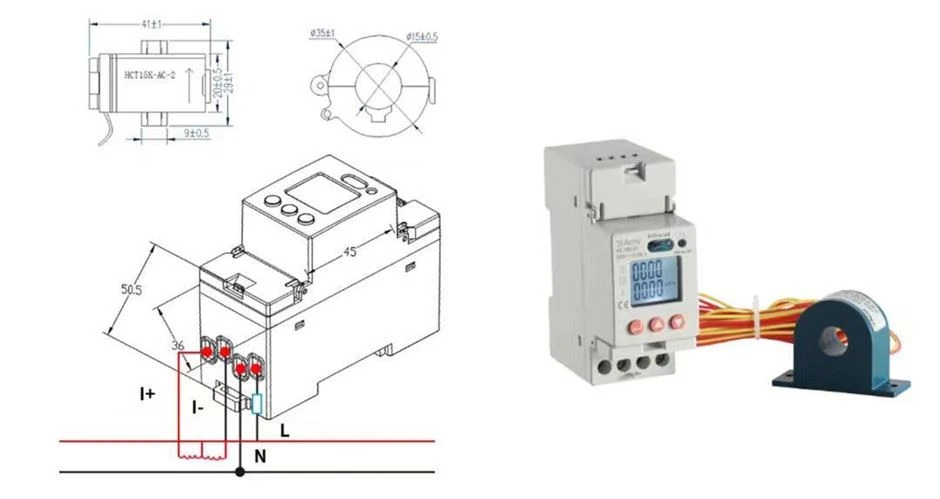

1.4_

1.5

10(60)A

Једнофазни електрични бројило АДЛ100 користио је метод директног повезивања. Обратите пажњу на смер улаза и излаза током ожичења и чврсто зашрафите, спречите ненормалан рад мерача.
