Опис

Користећи технологију узорковања наизменичне струје, бројила електричне енергије серије ПЗ могу директно или индиректно да мере многе трофазне електричне параметре мреже као што су струја, напон, снага, електрична енергија итд. Може се користити за локални приказ и повезати са контролном опремом за формирање мерног и контролног система.

Опремљен РС-485 комуникационим портом, који усваја компатибилан Модбус-РТУ протокол, бројила могу пребацити сигнал електричних параметара у стандардни аналогни излаз, са четвороканалним (двоканалним) прекидачким улазом / двоканалним прекидачким излазом. На основу различитих захтева, електрични параметри за однос трансформације, аларм, комуникацију итд., могу се подесити и контролисати помоћу тастера на предњој плочи.

Бројила серије ПЗ имају висок однос цене и перформанси и могу заменити традиционалне електричне претвараче и мерна мерила. Као напредна интелигентна, дигитална фронт-енд компонента за аквизицију, ова електрична бројила се широко користе у различитим контролним системима, СЦАДА системима и системима за управљање изворима енергије.

Карактеристике

1. Бројач трофазног мерача енергије има добро заптивање и ефекте против сметњи тако да може да обезбеди тачно мерење.

2. Већа прецизност за напон: класа 0.2, активна енергија: класа 0.5. Напон се може повезати на 660В.

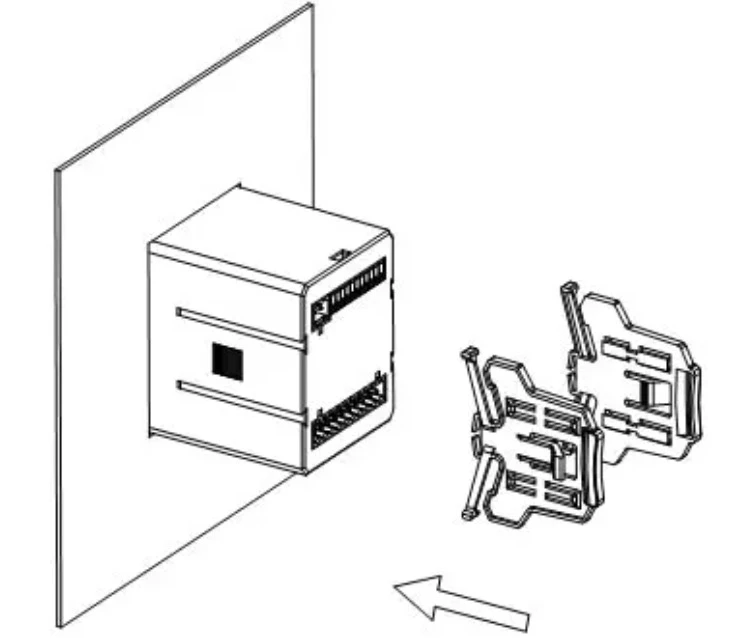

3. Дизајн 92*92/ 88*88 чини инсталацију практичнијом и штеди време.

4. Јасан ЛЦД/ЛЕД екран вам омогућава да јасније видите податке и спречава грешке.

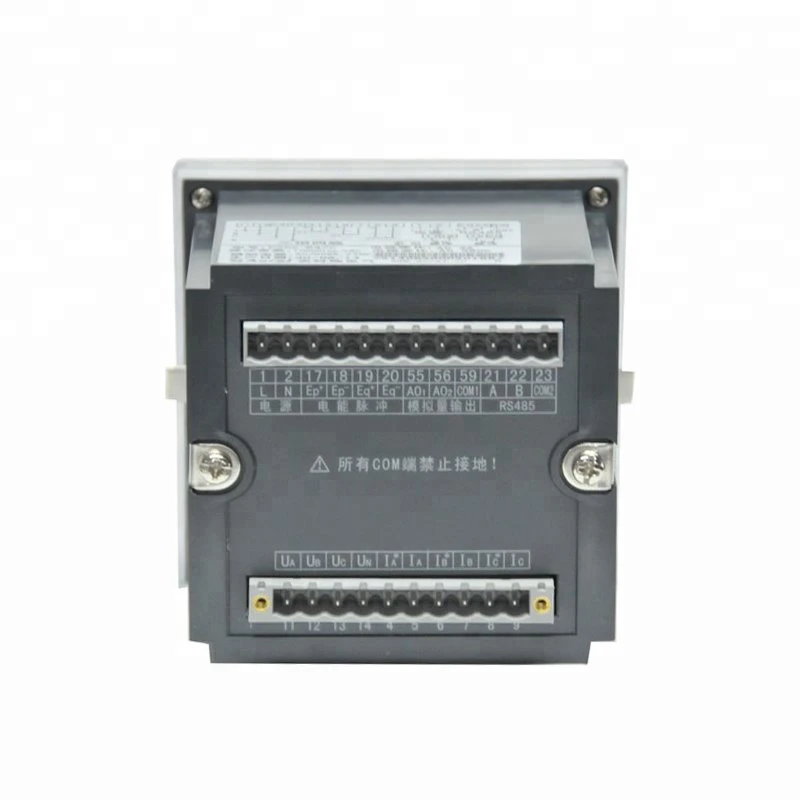

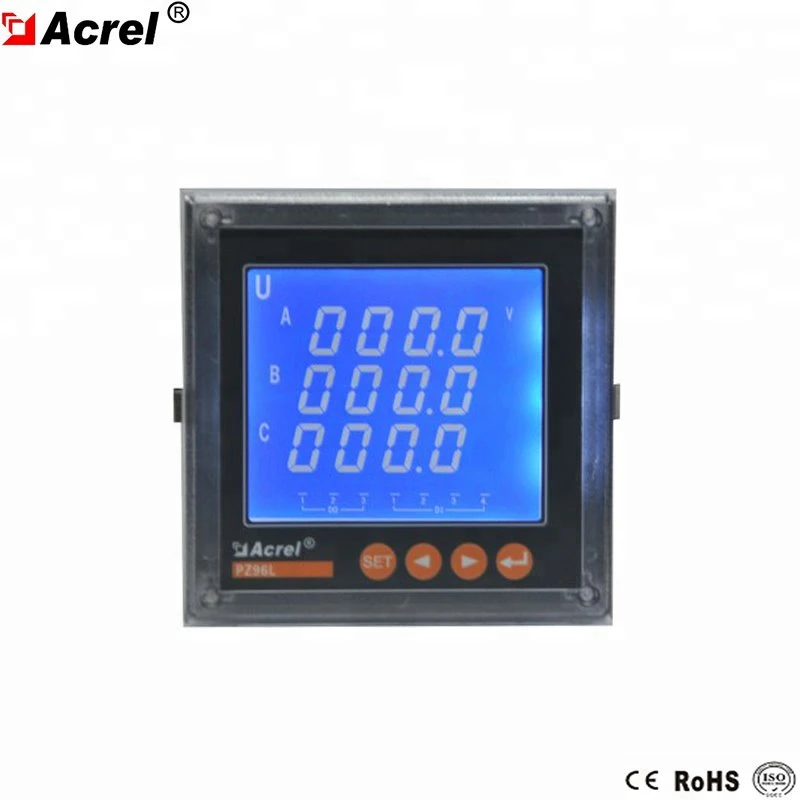

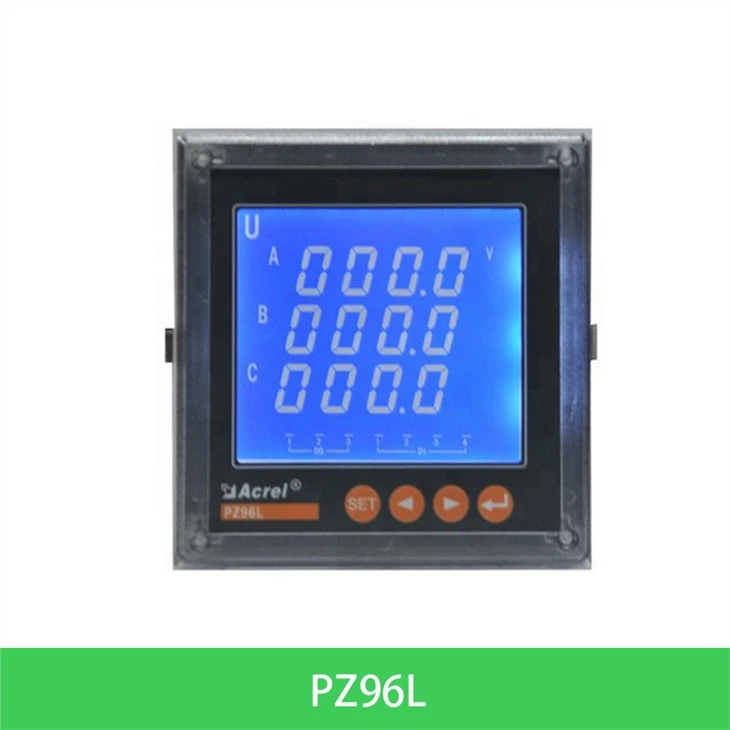

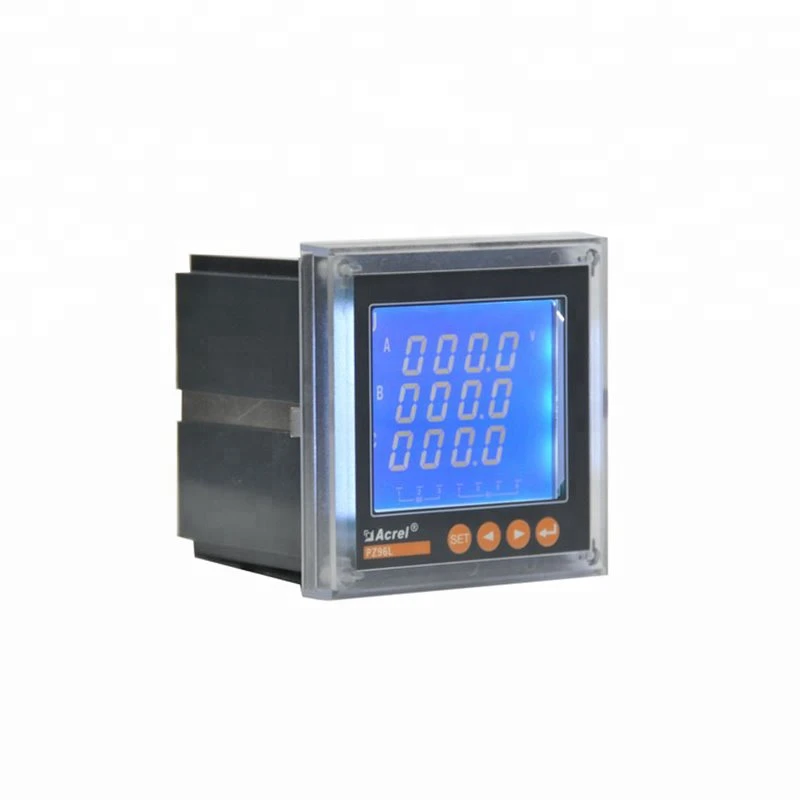

Изглед

Параметар

Пројекат			Параметар
Спецификација			3 фазе 3 жице, 3 фазе 4 жице
Улазни	Повежите се		45-65ҺЗ
	Фреквенција		3 фазе 3 жице, 3 фазе 4 жице
	Волтажа	преоптерећење: оцена 1,2 пута (континуирано); 10 пута оцена за 1 секунду
		потрошња енергије: < 0.2ВА
	Тренутни	преоптерећење: оцена 1,2 пута (континуирано); 10 пута оцена за 1 секунду
		потрошња енергије: < 0.2ВА
Излаз	Електрична енергија		Режим излаза: 2-канални импулс фото спрежника са отвореним колектором
			Импулсна константа: 10000, 40000, 160000 имп/кВх
	Комуникација		РС485 порт, Модбус -РТУ протокол
	Приказ		ЛЕД или ЛЦД дисплеј, подешавање множења снаге, аларм, индикација пребацивања по жељи; За 1-канални аналогни, прикажите одговарајућу програмабилну поставку
Функција	Преклопни улаз		2-канални или 4-канални пасивни режим сувог контакта
	Преклопни излаз		1 активни излаз фотоспојнице
			Режим излаза: 2-канални релејни излаз без контакта
	Аналог Оутпут		Режим излаза: 1, 2 или 4 канални излаз, 0 - 20мА,4 - 20 мА програмабилан
			носивост Мања или једнака 500Ω
Класа тачности	Фреквенција {{0}}.05Хз, реактивна електрична енергија 1 класа, остали 0,5 класа
Напајање	ДЦ100~350В; АВ 85~265В; (Да би инструментално ожичење превладало)		потрошња струје<5VA
Безбедност	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	Опсег		Модбус РТУ:1~ 247;
Животна средина	Температура	Рад: -10 степен ~ плус 55 степени складиштење: -25 степен ~ плус 75 степени
	Влажност	Мање или једнако 93 процента релативне влажности без кондензације
	Домет	Мање или једнако 2500м

Функција

Тип мерача

Основна функција

Облик

Опциона функција

ПЗ{0}}Е3/*

ПЗ96-Е4/*

ЕПИ/ЕПЕ, ЕКЛ/ЕКЦ мерење;

Мерење активне снаге, реактивне снаге, фактора снаге;

Трофазна струја, Напон, Мерење фреквенције

96 Скуаре

Пребацивање 4ДИ плус 1 импулс плус РС485 комуникација (/КЦ)
Свитцхинг2ДИ2ДО плус РС485комуникација(/ КЦ)
Свитцхинг4ДИ плус РС485комуникација(/КЦ)
2-канални излаз за пренос плус 2 импулса плус РС485 комуникација (/МЦ)

ПЗ96Л-Е3/*

ПЗ96Л-Е4/*

Ожичење

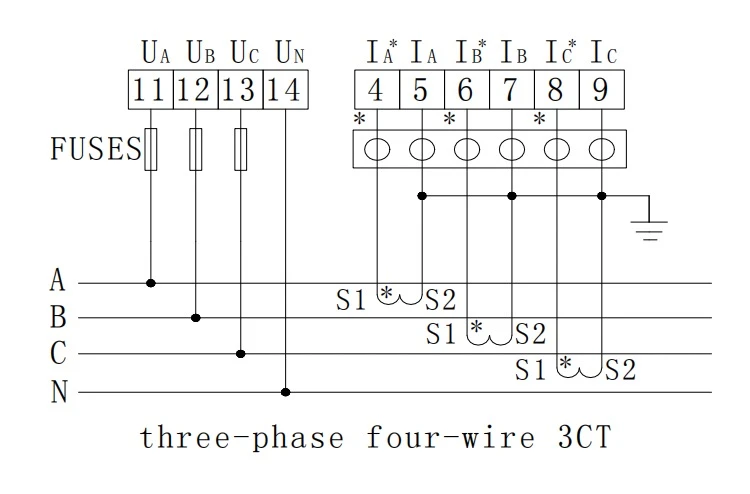

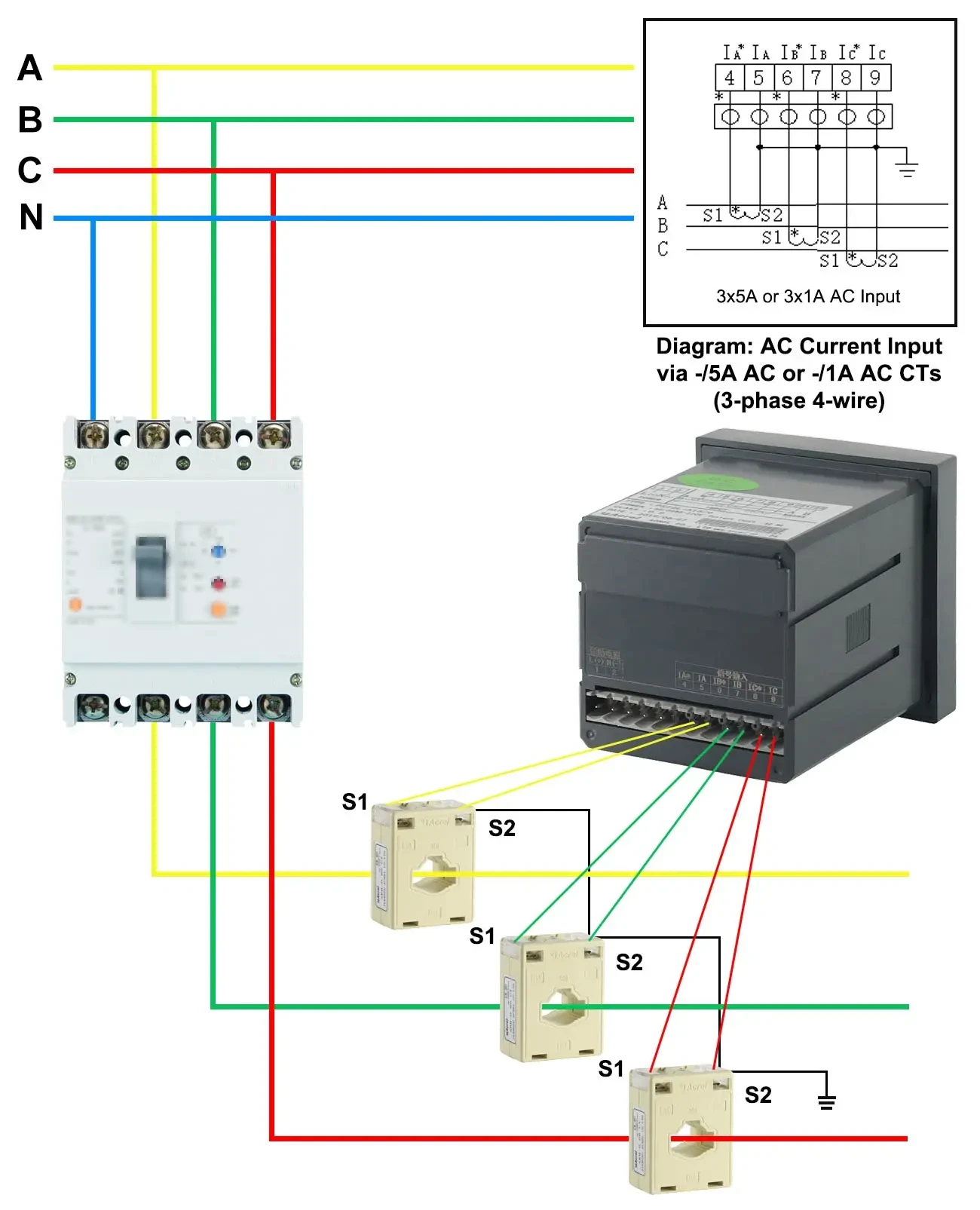

Слика 1 Трофазни четворожични 3ЦТ

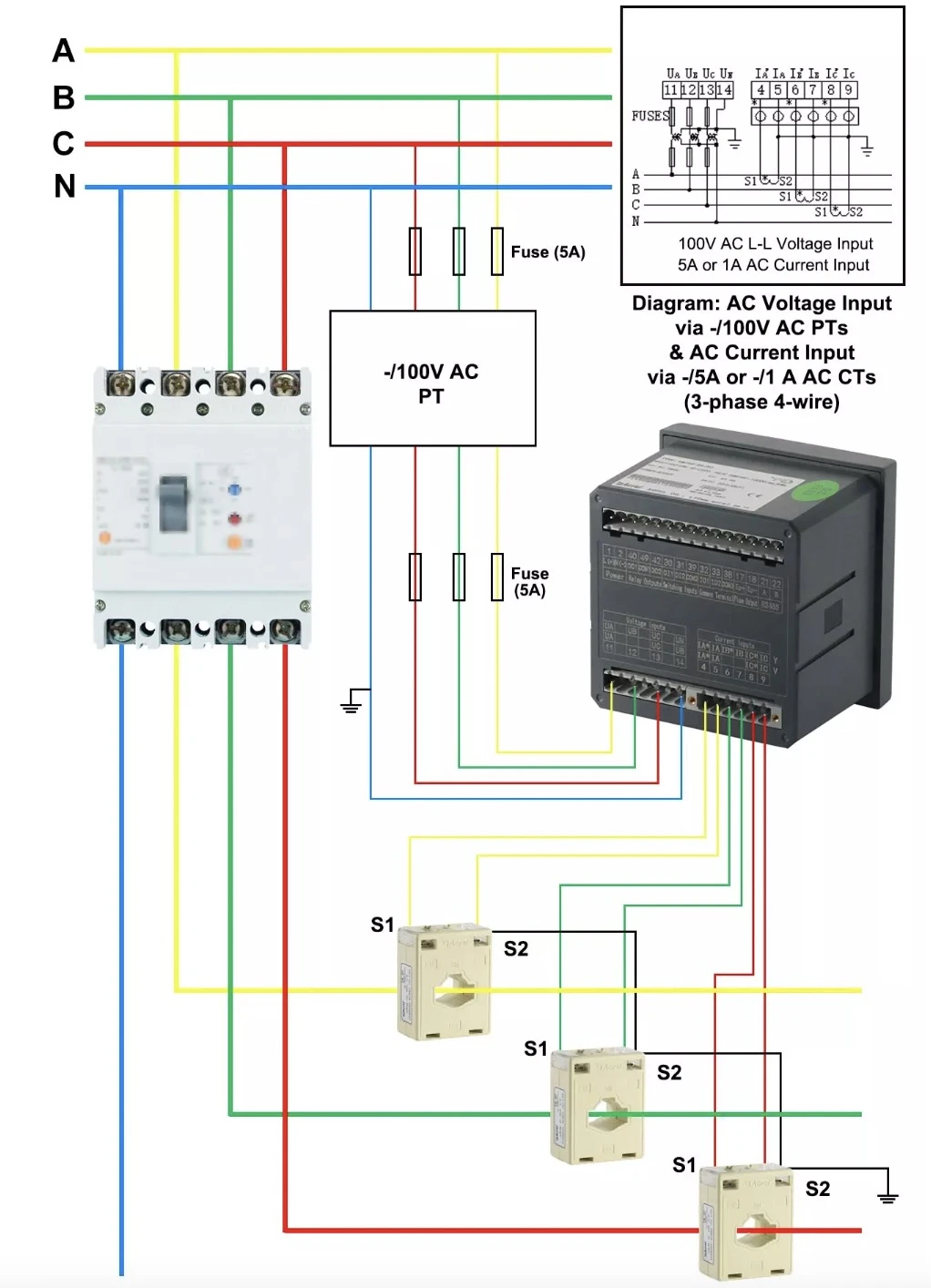

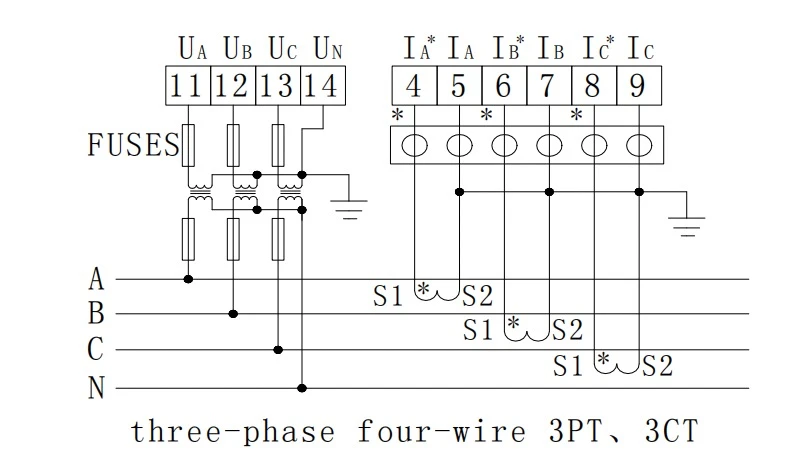

Слика 2 Трофазни четворожични 3ПТ, 3ЦТ

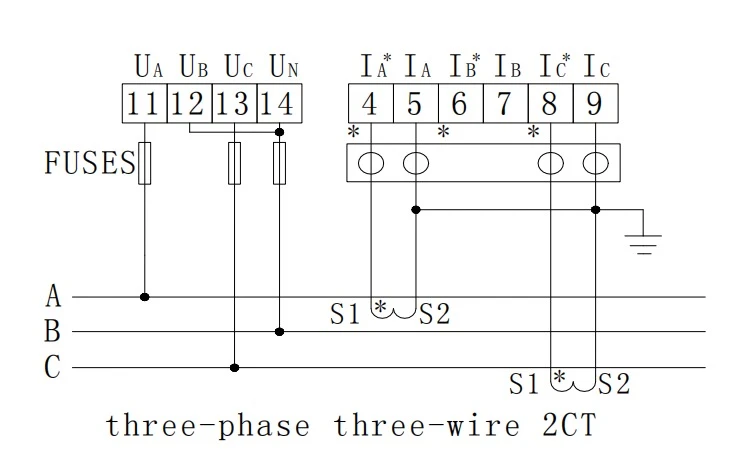

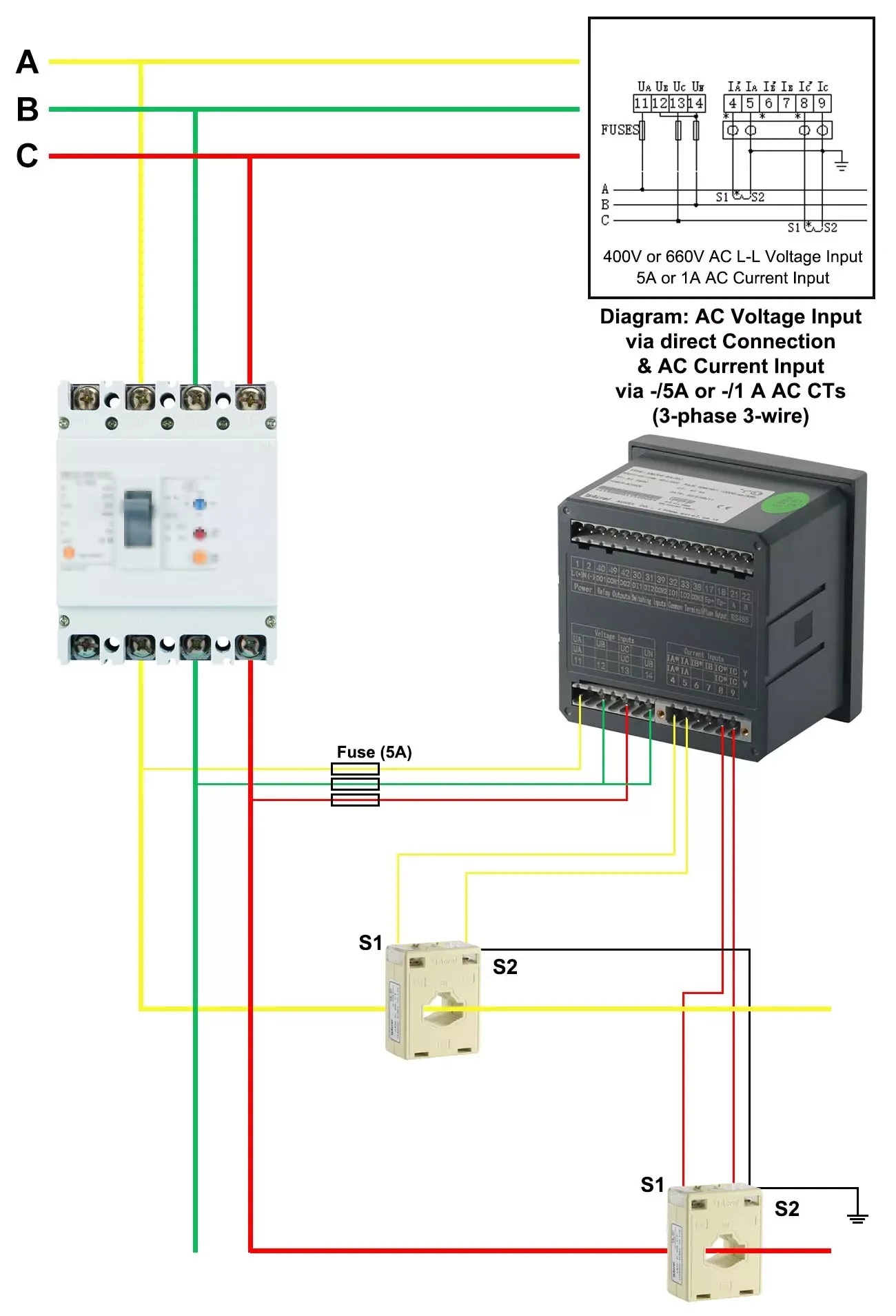

Слика 3 Трофазни трожични 2ЦТ

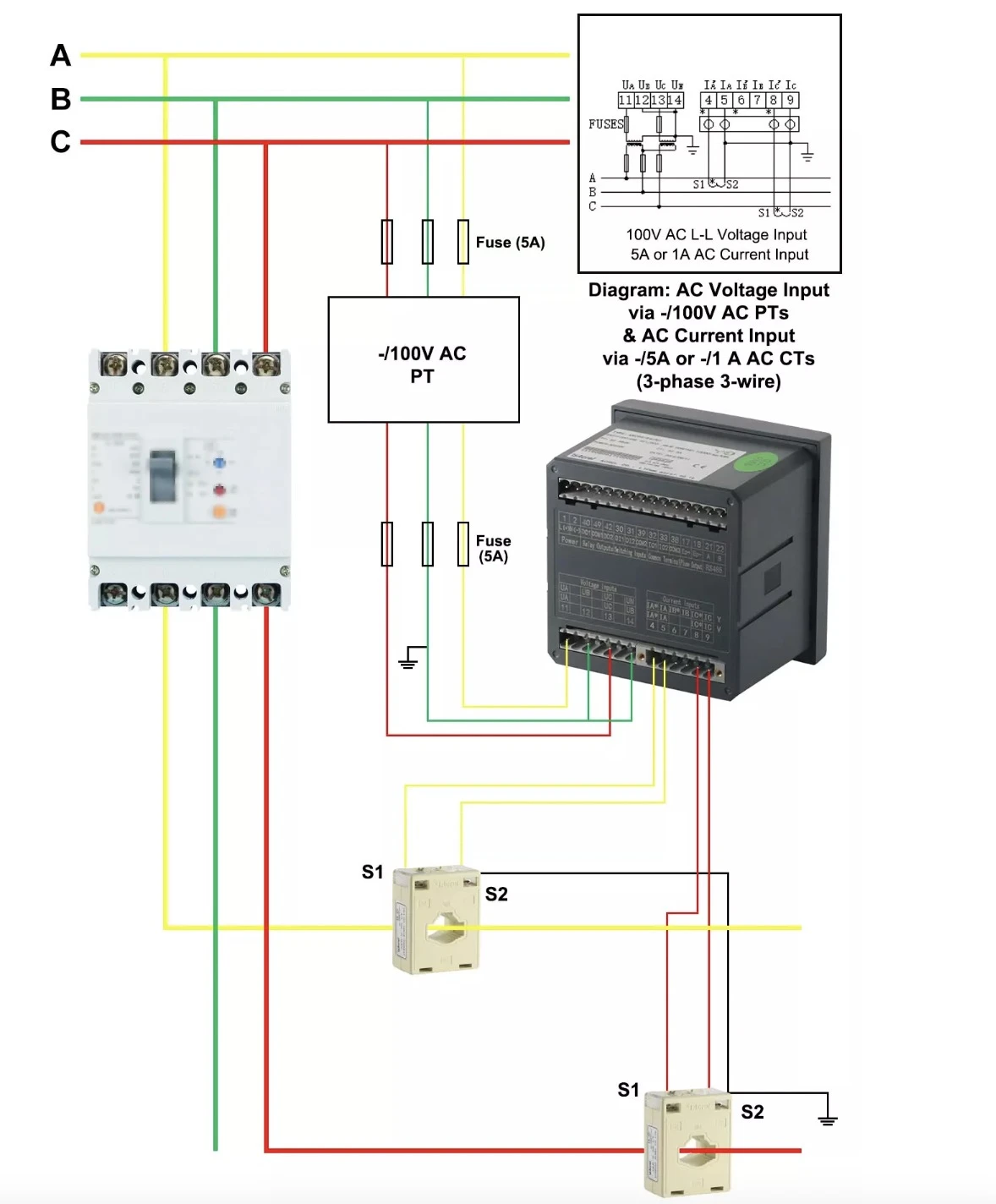

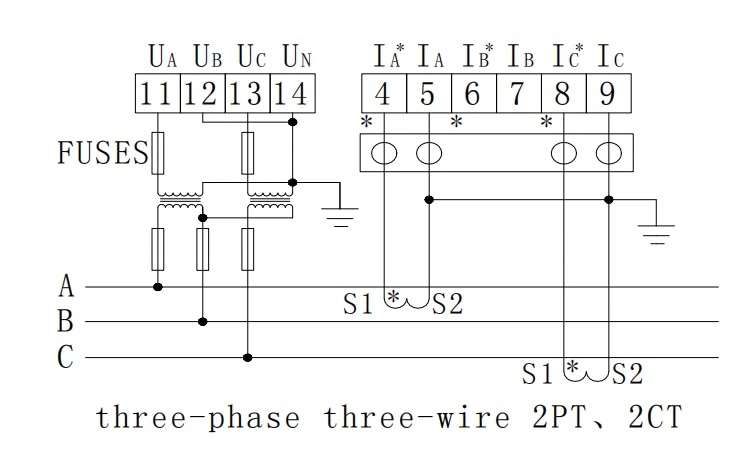

Слика 3 Трофазни трожични 2ЦТ 2ПТ
