Опис

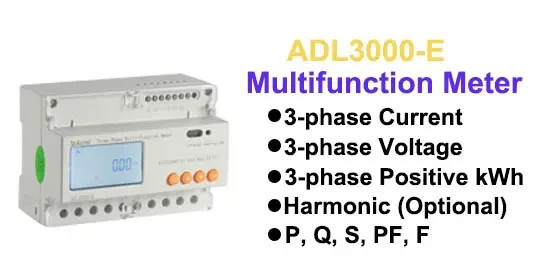

ДТСД1352 АЦ трофазни соларни мерач

АДЛ3000-Е је паметно бројило дизајнирано за системе напајања, индустријске и рударскепредузећа и комунална предузећа за обрачун потрошње електричне енергије и управљање потражњом за електричном енергијом. Има високу прецизност, малу величину и једноставну инсталацију. Интегрише мерење свих електричних параметара са свеобухватним мерењем електричне енергије и управљањем обезбеђује различите податке за претходних 12 месеци, проверава садржај 31. хармоника и укупан садржај хармоника, остварује даљинску комуникацију и даљински управљач са прекидачким улазом и релејним излазом, и има алармни излаз. Опремљен је РС485 комуникационим портом и прилагођен је МОДБУС-РТУ. АДЛ3000-Е се може користити у свим врстама контролних система, СЦАДА система и система за управљање енергијом. Сва бројила испуњавају одговарајуће техничке захтеве за бројила електричне енергије у ИЕЦ62053-21 и ИЕЦ62053-22 стандардима.

ЛЦД

Ефикасна и прецизна опрема за обраду и тестирање.

разне опционе функције

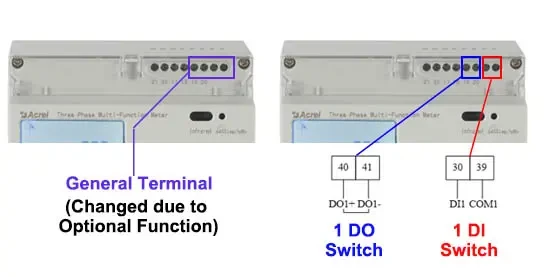

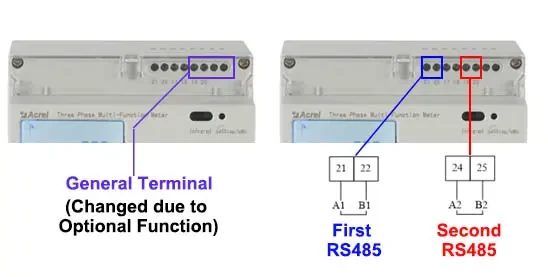

2 канала РС485, 1 дигитални улаз/1 дигитални излаз итд

соларна енергија Нулти извоз

Соларни инвертер Анти-Бацк мерач енергије протока

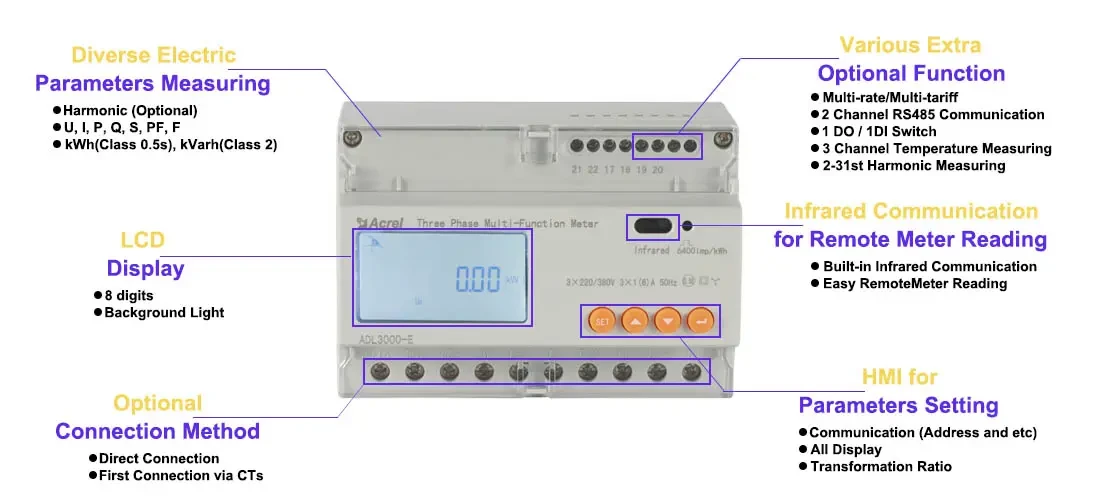

DTSD1352 Function introduction

Наша решења

Параметар

Број модела	ДТСД1352

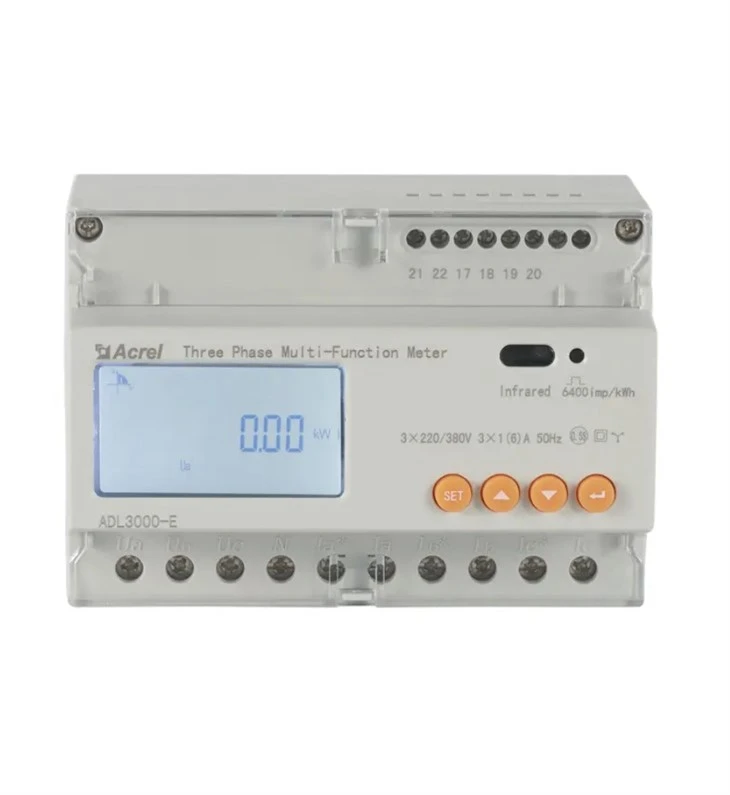

	Трофазни соларни мерач на Дин Раил
Волтаге	Референтни напон	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	Потрошња	<10VA(Single phase)
	Импеданце	>2MΩ
	Класа тачности	Грешка±0.2%

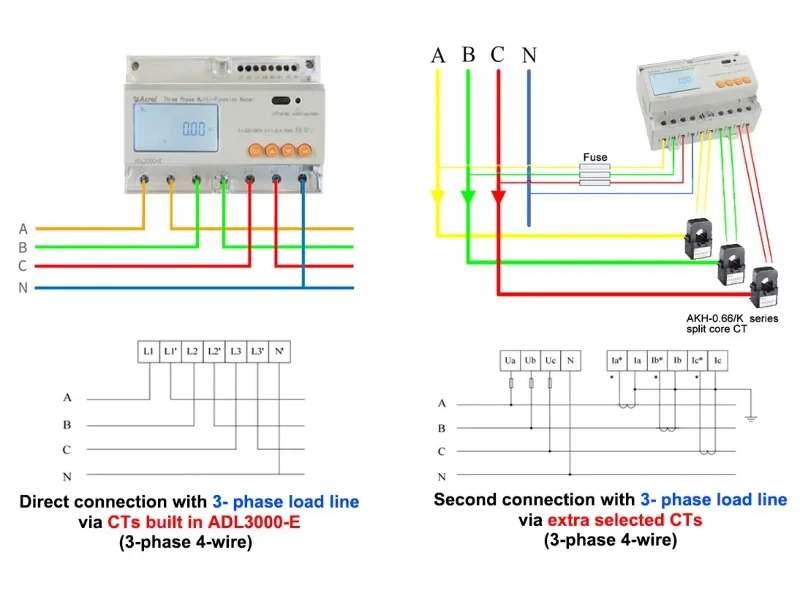

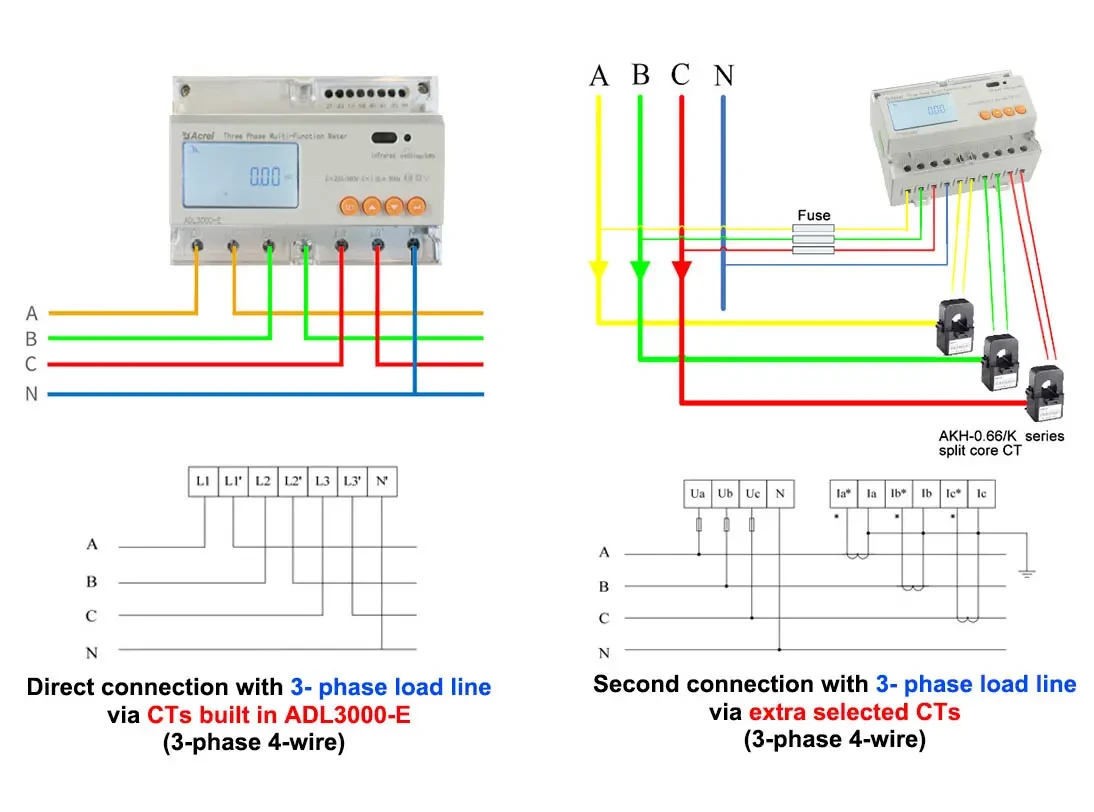

Цуррент	Улазна струја	3×1(6)А (друга веза са 3- линијом за фазно оптерећење преко додатно одабраних ЦТ) 3×10(80)А (директна веза са 3-линијом фазног оптерећења преко ЦТ уграђених АДЛ3000-Е)
	Потрошња	<1VA(Single phase rated current)
	Класа тачности	Грешка±0.2%
Резолуција мерења	Напон: {{0}}.01 В, струја: 0.01 А, снага: 0,01 кВ, енергија: 0,01 кВх
Повер		Активна, реактивна, привидна снага, грешка±0.5℅
Фреквенција		{{0}}Хз, грешка±0,2%

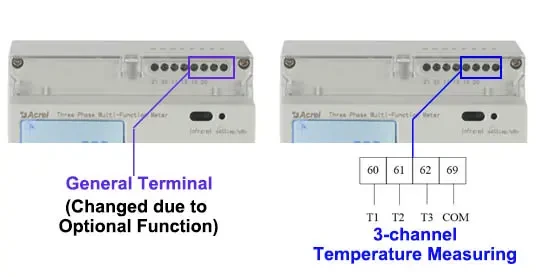

Температура		-40 степен -99 степен
Енергија		Активна енергија (класа тачности:0.5, 1), реактивна енергија (класа тачности 2)
Сат		Мање или једнако 0.5с/д
Излаз енергетских импулса		1 активни излаз оптокаплера, 1 излаз реактивног оптокаплера
Преклопни излаз		1 Преклопни излаз
Пребацивање улаза		1 улаз оптокаплера
Ширина пулса		80±20мс
Пулсна константа		6400имп/кВх, 400имп/кВх (одговара основној струји)
Интерфејс и комуникација		РС485: Модбус РТУ
Опсег комуникационе адресе		Модбус РТУ:1~ 247;
Бауд рате		1200бпс~19200бпс
Релативна температура		-25 степен ~+55 степен
Релативна влажност		Мање или једнако 95℅ (без кондензације)
