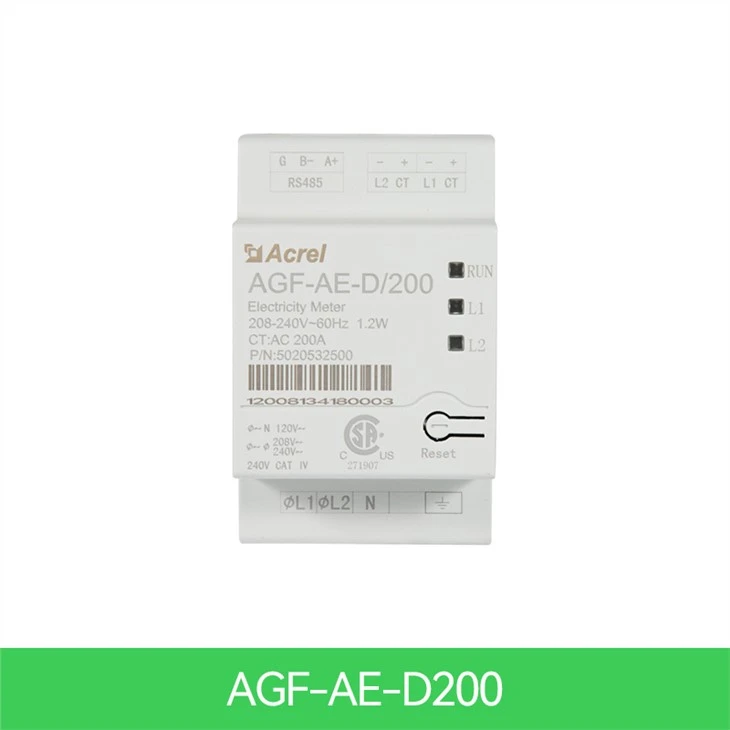

Мерач соларног система

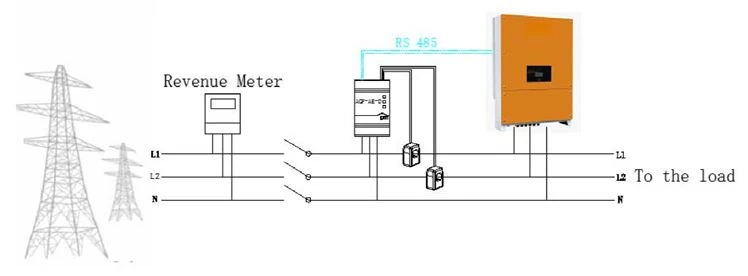

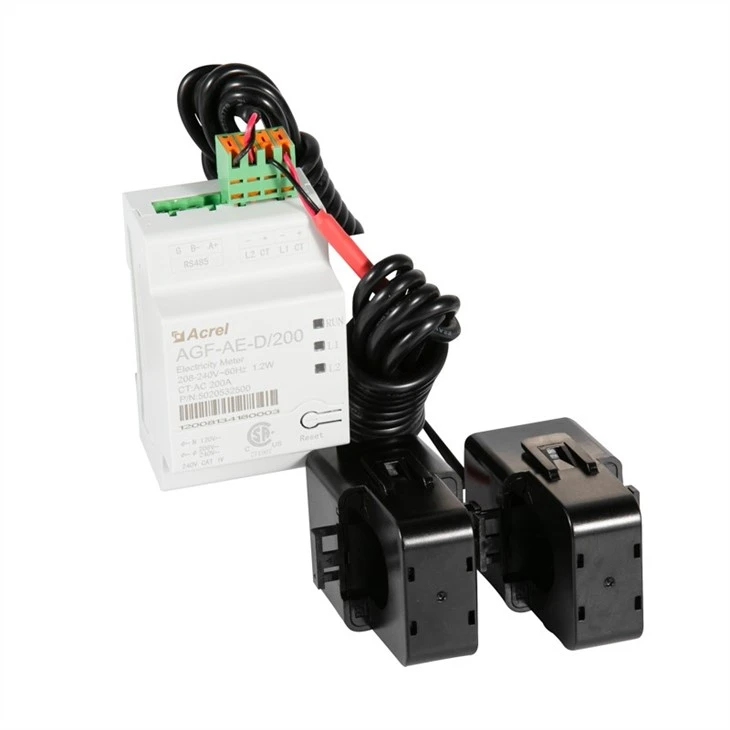

У систему са једним инвертером, бројило је директно повезано са претварачем. Ако ваш претварач има уграђен-мерач степена прихода (РГМ; претварач се назива инвертер{1}}разреда прихода), можете да повежете екстерни мерач на истој магистрали као и РГМ. Ацрел је АГФ-АЕ-Д/200 завршио извештај о испитивању емисија и зрачених емисија спроведених ЕМЦ и ФЦЦ класу Б за индустрију стамбених објеката.

Електро сервис бројила			Јединице
	АГФ-АЕ-Д/100	АГФ-АЕ-Д/200
Називни напон-ЛинетоН	120		V
Називни напон{0}}Линето Лине	208/240		V
Проширени опсег напона	88 посто 110 посто
АЦ Фрекуенци	60		Хз
Подржане мреже	Л1/Л2/Н/ПЕ
Потрошња струје	1.2		W
Комуникација
Комуникациони интерфејси мерача	РС 485
Време одзива	Мање или једнако 1		S
Прецизност мерача
Називна РМС струја	100	200	A
1 проценат -100 процената ЦТ струје	±0.5	±0.5	проценат
Цуррент Трансформерс
Број испоручених струјних трансформатора	2
Димензије	I.D:15O.D:35	70.554.539(ХВД)	мм
Усклађеност са стандардима
Сигурност	УЛ1741
Спецификације за инсталацију
Димензије (ХВД)	54.187.852		мм
Тежина	0.2		кг
Опсег радне температуре	-3055		степен
Релативна влажност (без кондензације)	5-90		проценат
Тип монтаже	ДИН{0}}шина, 35 мм

	Прецизност АГФ-АЕ-Д/100: 100А АГФ-АЕ-Д/200: 200А Фреквенција 60Хз Напајање (самостално напајање) АЦ85-265В или ДЦ100-350В; потрошња енергије мања или једнака 10ВА Улазна потрошња мање од 0.2ВА
Улазна потрошња Мање од 0.2ВА Димензија (ЛВХ) 54.187.852мм Инсталација ДИН 35 мм

Наш ПВ/Соларни инвертерски мерач енергије у систему са једним инвертером, мерач је директно повезан на инвертер. Ако претварач има уграђен-мерач степена прихода (РГМ; претварач се назива инвертером степена прихода), наши купци могу да повежу екстерни мерач на истој магистрали као и РГМ.

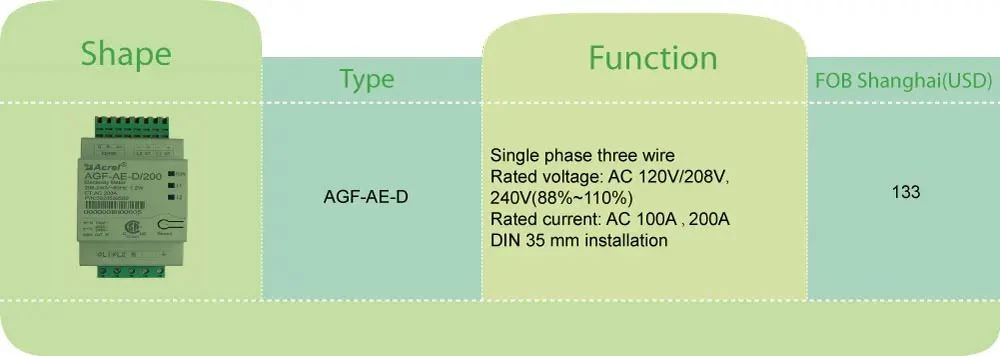

Тип	Опис функције
АГФ-АЕ-Д/100	1. Контрола снаге за фотонапонски систем / систем за складиштење енергије 2. Мерење пуне снаге, -брзо освежавање података 3. Дин Раил инсталиран 4. Једноставна инсталација помоћу 2 екстерна струјна трансформатора са подељеним језгром 0-100А
АГФ-АЕ-Д/200	1. Контрола снаге за фотонапонски систем / систем за складиштење енергије 2. Мерење пуне снаге, велика брзина освежавања података 3. Дин шина инсталирана 4. Једноставна инсталација помоћу 2 екстерна струјна трансформатора са подељеним језгром 0-200А

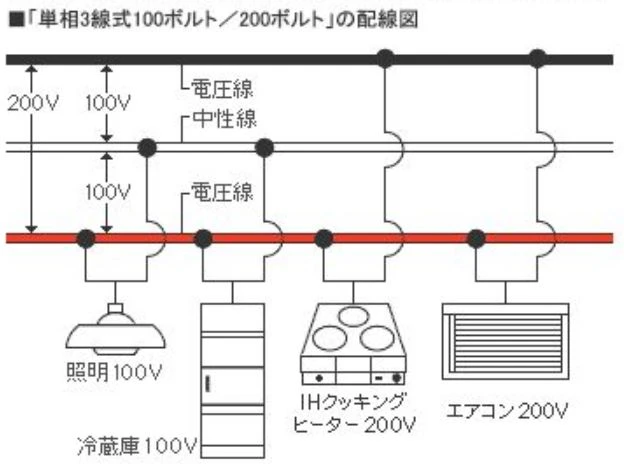

Једнофазна 2 канала 3 жица

Називни напон АЦ 120В/208В, 240В (88 процената 110 процената) Називна струја: АЦ 100А

Називна фреквенција: 60 ​​Хз

Комуникација: РС485, СунСпец протокол

УЛ1741 уграђен у излаз инвертера, претварача, контролера и опреме система за интерконекцију за коришћење са дистрибуираним енергетским ресурсима

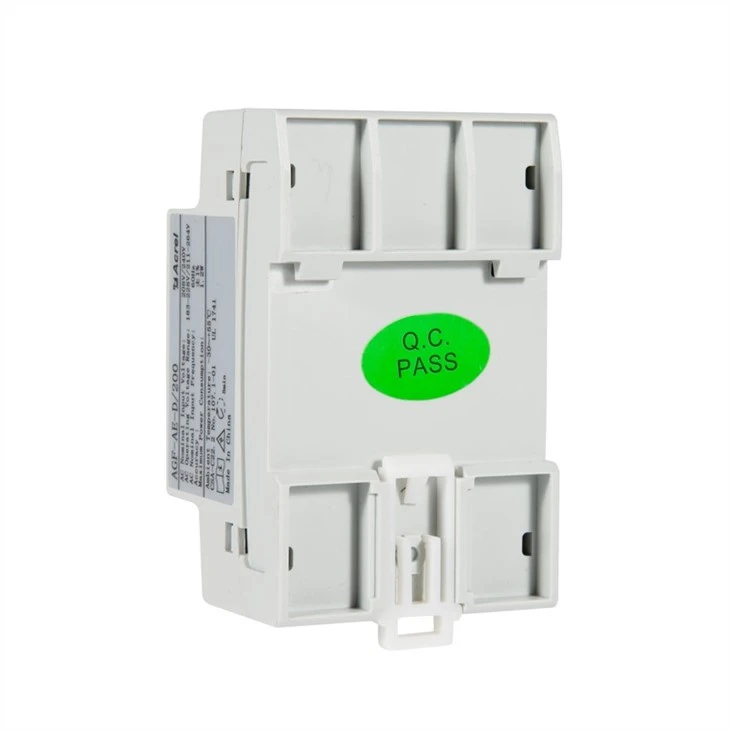

(Инсталација Дин шине од 35 мм)

1. Искључите напајање наизменичном струјом пре спајања струјних трансформатора.

2. Инсталирајте ЦТ око проводника који се мери. ЦТ са подељеним језгром могу да се отворе за 3 инсталације око проводника. Анилон везица за каблове може да се причврсти око врха ЦТ-а и спречи случајно отварање.

3. Инсталирајте ЦТ тако да стрелица показује на мрежу за мерење потрошње или извоза.

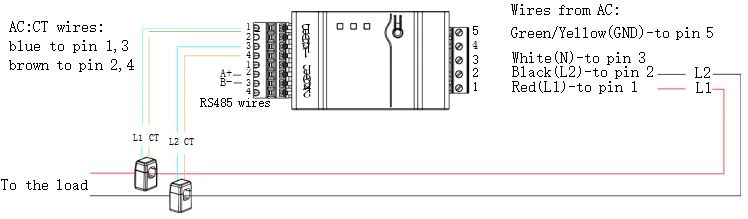

Ако повезујете мерач на претварач, погледајте дијаграм повезивања.

Струјни трансформатор је упакован заједно са мерачем.
